球阀型号编制方法详细说明书
|

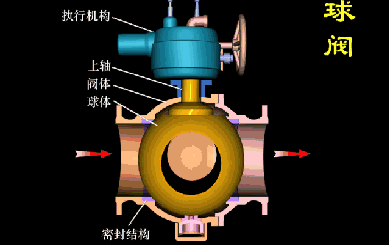

球阀型号编制介绍
球阀型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。球阀 型号的标准化对阀门的设计、选用、经销,提供了方便。 当今球阀的类型和材料种类越来越多,球阀型号的编制也愈来愈复杂。我国虽然有球阀型号编制的统一标准, 但愈来愈不能适应阀门工业发展的需要。目前,阀门制造厂一般采用统一的编号方法;凡不能采用统一编号方法的,各生产厂都按自己的情况制订出编号方法。
|
球阀型号、球阀型号编制方法、球阀型号表示方法
|
1. 球阀型号由七个单元组成按下列顺序编制。
|
|
Z—类型代号
|
9—传动方式代号
|
4—连接形式代号
|
1—结构形代号
|
H—阀座密封面或衬里材料代号
|
16—公称压力数值
|
C—阀体材料代号
|
2.类型代表用汉语拼音字母表示,按表1的规定。
|
|
2. 一单元、 阀门类型代号 (表1)
类型
|
代号
|
类型
|
代号
|
类型
|
代号
|
闸阀
|
Z
|
蝶阀
|
D
|
安全阀
|
A
|
截止阀
|
J
|
隔膜阀
|
G
|
减压阀
|
Y
|
节流阀
|
L
|
旋塞阀
|
X
|
疏水阀
|
S
|
球阀
|
Q
|
止回阀
|
H
|
|
|
|
6.五单元、球阀阀座密封面或衬里材料代号
用汉语拼音字母表示。按表14规定
阀座密封面代号(表14)
阀座密封面或衬里材料
|
代号
|
阀座密封面或衬里材料
|
代号
|
阀座密封面或衬里材料
|
代号
|
铜合金
|
T
|
巴氏合金
|
B
|
衬胶
|
J
|
橡胶
|
X
|
合金钢
|
H
|
搪瓷
|
C
|
尼龙塑料
|
N
|
渗氮钢
|
D
|
衬铅
|
Q
|
氟塑料
|
F
|
硬质合金
|
Y
|
渗硼钢
|
P
|
注:由阀体直接加工的阀座密封面材料代号“W”表示:当阀座和阀瓣(闸板)密封面材料不同时,用低硬度材料代号表示(隔膜阀除外)。
|
3.二单元、球阀传动方式代号
用阿拉伯数字表示,按表2的规定。
传动方式代号(表2)
传动方式
|
代号
|
传动方式
|
代号
|
电磁动
|
0
|
伞齿轮
|
5
|
电磁液动
|
1
|
气动
|
6
|
电液动
|
2
|
液动
|
7
|
蜗轮
|
3
|
气液动
|
8
|
正齿轮
|
4
|
电动
|
9
|
注:(1)手轮、手柄和板手传动以及安全阀、减压阀、疏水阀省略本代号。(2)对于气动或液动:常开式用6K、7K表示:常闭式用6B、7B表示:气动带手动6S表示。防爆电动用“9B”表示。
|
4.三单元、球阀连接形式代号
用阿拉伯数字表示,按表3的规定。
连接形式代号(表3)
连接方式
|
内螺纹
|
外螺纹
|
法兰
|
焊按
|
对夹
|
卡箍
|
卡套
|
代号
|
1
|
2
|
4
|
6
|
7
|
8
|
9
|
|
7.六单元、球阀公称压力数值,
按JB74-1994“管路附件公称压力,试验压力和工作压力”的规定。用于电站工业的阀门,当介质最高温度超过 530℃时按JB74-1994第5条的规定,标注工作压力。
|
5.四单元、球阀结构形式代号
用阿拉伯数字表示,按表4~13的规定。
球阀结构形式代号(表8)
球阀
结构形式
|
浮动球
直通式
|
浮动球
三通式
|
固定球
直通式
|
固定球
三通式
|
代号
|
1
|
L形
|
T形
|
7
|
8
|
4
|
5
|
|
8.七单元、球阀阀体材料代号
用汉语拼音表示,按表15的规定。
阀体材料代号(表15)
阀体材料
|
代号
|
阀体材料
|
代号
|
阀体材料
|
代号
|
灰铸铁
|
Z
|
铜合金
|
T
|
1Cr18Ni9Ti
|
P
|
可锻铸铁
|
K
|
碳钢
|
C
|
1Cr18Ni12Mo2Ti
|
R
|
球墨铸铁
|
Q
|
Cr5Mo
|
I
|
12Cr1Mov
|
V
|
注:PN≤16Kgf/cm2的灰铸铁阀体和PN≥25kgf/cm2的碳素钢阀体,省略本单元。
|
主要球阀型号:
V型球阀:VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H;
保温球阀:BQ41F、BQ641F、BQ941F;
不锈钢球阀:Q41F、Q641F、Q941F、Q41H、Q641H、Q941H;
衬氟球阀:Q41F46、Q641F46、Q941F46;
低温球阀:DQ41F、DQ41H、DQ41Y;
对夹式球阀:Q71F、Q671F、Q971F、Q71H、Q671H、Q971H、
高温球阀:Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL、
固定球阀:Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W;
涡轮球阀:Q341F、Q341H、Q341W、Q341Y;
焊接球阀:Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H;
偏心半球阀:Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940Y;
上装式球阀:SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F;
三通球阀:Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H;
四通球阀:Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。
|
球阀型号示例:
1、DQ41H-16P表示:D低温、Q球阀、4法兰连接、1浮动直通流道、H表示不锈钢、16压力为16公斤、P阀体为18-8系不锈钢;
2、Q645F-25C表示:Q球阀、6气动驱动、4法兰式、5T型三通流道、F氟塑料、25压力二十五公斤、C铸钢。
|
|
|
|
