阀门驱动装置的特点和选择 |
点击次数:1964 来源网站:http://www.wtfm.cc/ 发布时间:2012-12-22 |
一、阀门驱动方式的分类
按驱动机构的运动方式,阀门驱动装置分为直行程和角行程两种。
按驱动结构,阀门驱动装置分为:
阀门传动方式
|
|
手动驱动
|
手柄手轮式(包括通过中间齿轮减速)
|
|
弹簧杠杆式
|
|
电动驱动
|
电磁式
|
|
电动机式
|
|
气动驱动
|
1、隔膜式
|
|
2、气缸式
① 活塞气缸式
② 活塞齿条式
③ 活塞连杆式
④ 活塞拔叉式
⑤ 活塞螺杆式
|
|
3、叶片式
|
|
4、空气发动机式
|
|
5、薄膜和棘轮组合式
|
|
液动驱动
|
液压缸式
|
|
液压马达式
|
|
联动驱动
|
电液联动
|
|
二、各类阀门驱动装置的特点
特点
|

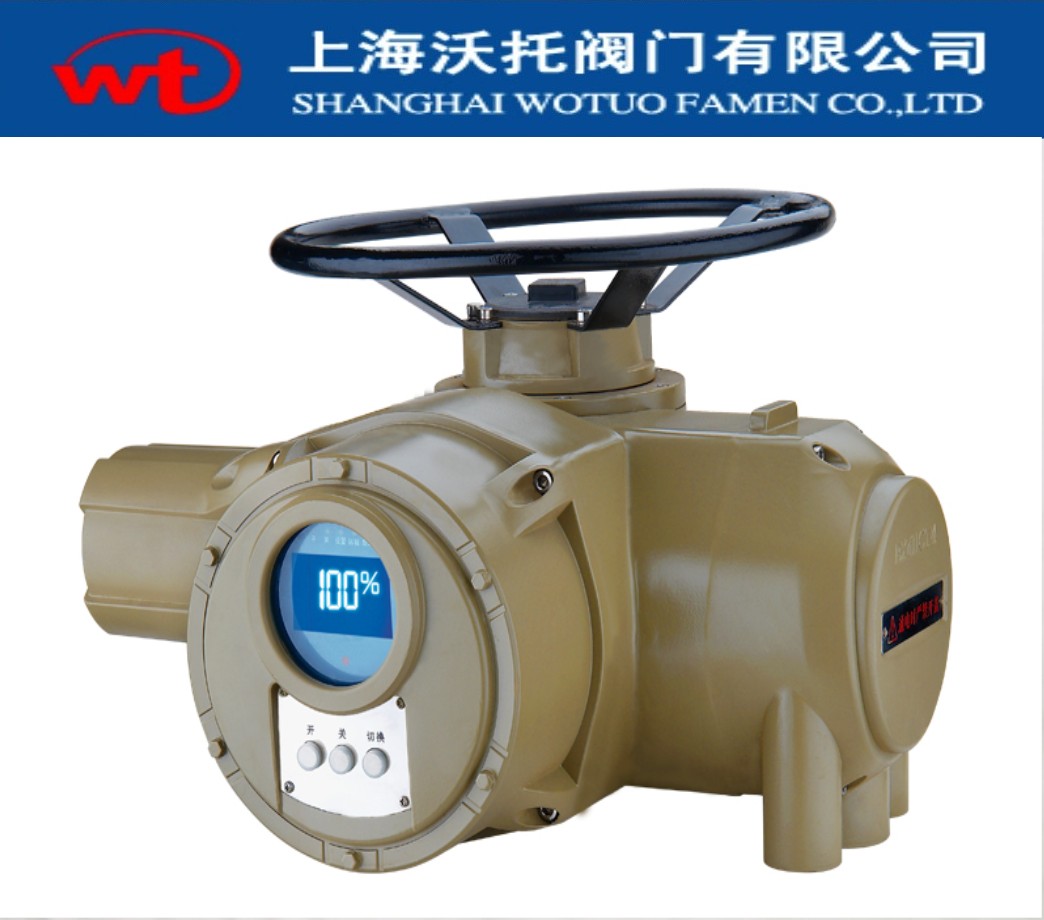

电动装置
|
优点
|
1、适用性较强,不受环境温度影响
2、输出转矩范围广
3、控制方便,能自由地采用直流、交流、短波、脉冲等各种信号,适于放大、记忆、逻辑判断和计算等工作
4、可实现超小型化
5、具有机械自锁性
6、安装方便
7、维护检修方便
|
缺点
|
1、结构复杂
2、机械效率低,一般只有25%~60%
3、输出转速不能太低或太高
4、易受电源电压、频率变化的影响
|
液动装置
|
优点
|
1、结构简单、紧凑、体积小
2、输出力大
3、容易获得低速或高速,能无级变速
4、能远距离自动控制
5、由于液压油的黏性而效率较高,有自润滑性能和防锈性能
|
缺点
|
1、油温变化引起油粘度的变化
2、液压元件和管道易渗漏
3、陪管,维修不方便
4、不适于对于信号进行各种运算
|
气动装置
|
优点
|
1、结构简单
2、气源容易获得
3、能得到较高的开关速度
4、可安装调速器,使开关速度按需要进行调整
5、气体压缩性大,关闭时有弹性
|
缺点
|
1、与液动装置相比结构较大,不适于大口径高压力的阀门
2、因气体有压缩性,所以速度不易均匀
|
三、阀门驱动方式的选择
阀门驱动方式的选择依据是:http://www.wtfm.cc/
- 阀门的形式、规格与结构
- 阀门的启闭力矩(管线压力、阀门的最大压差)、推力
- 最高环境温度与流体问题
- 使用方式与使用次数
- 启闭速度与时间
- 阀杆直径、螺距、旋转方向
- 连接方式
- 动力源参数:电动的电源电压、相数、频率;气动的气源压力;液动的液压源压力
- 特殊考虑:低温、防腐、防爆、防水、防火、防辐射等
