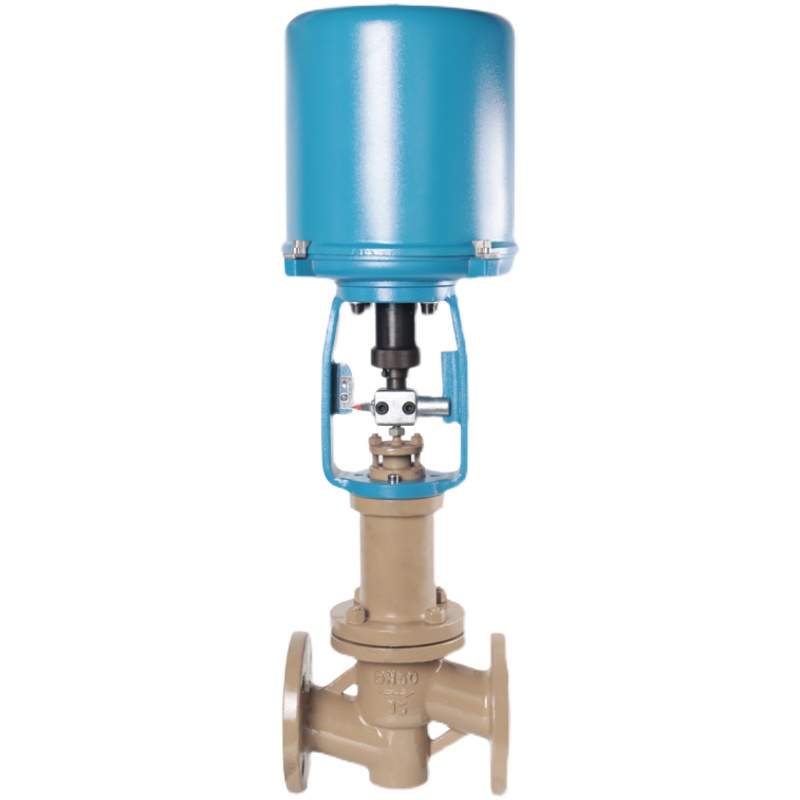

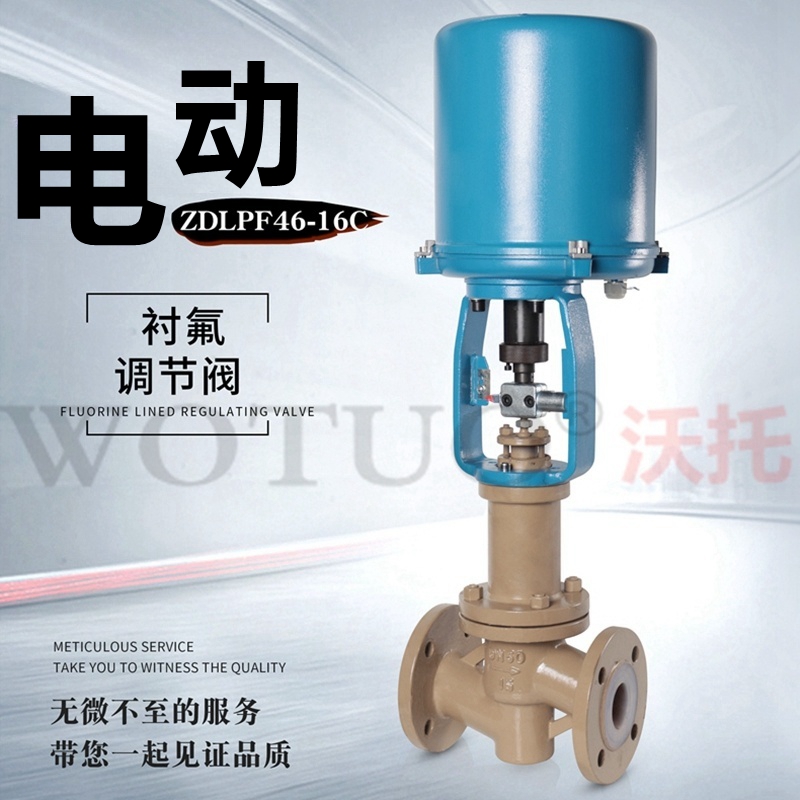

产品名称: |
电动衬氟调节阀 |
产品型号: |
ZDLPF46-16c |
产品口径: |
DN15~300 |
产品压力: |
1.6MPa |
产品材质: |
铸钢、不锈钢等 |
产品简介: |

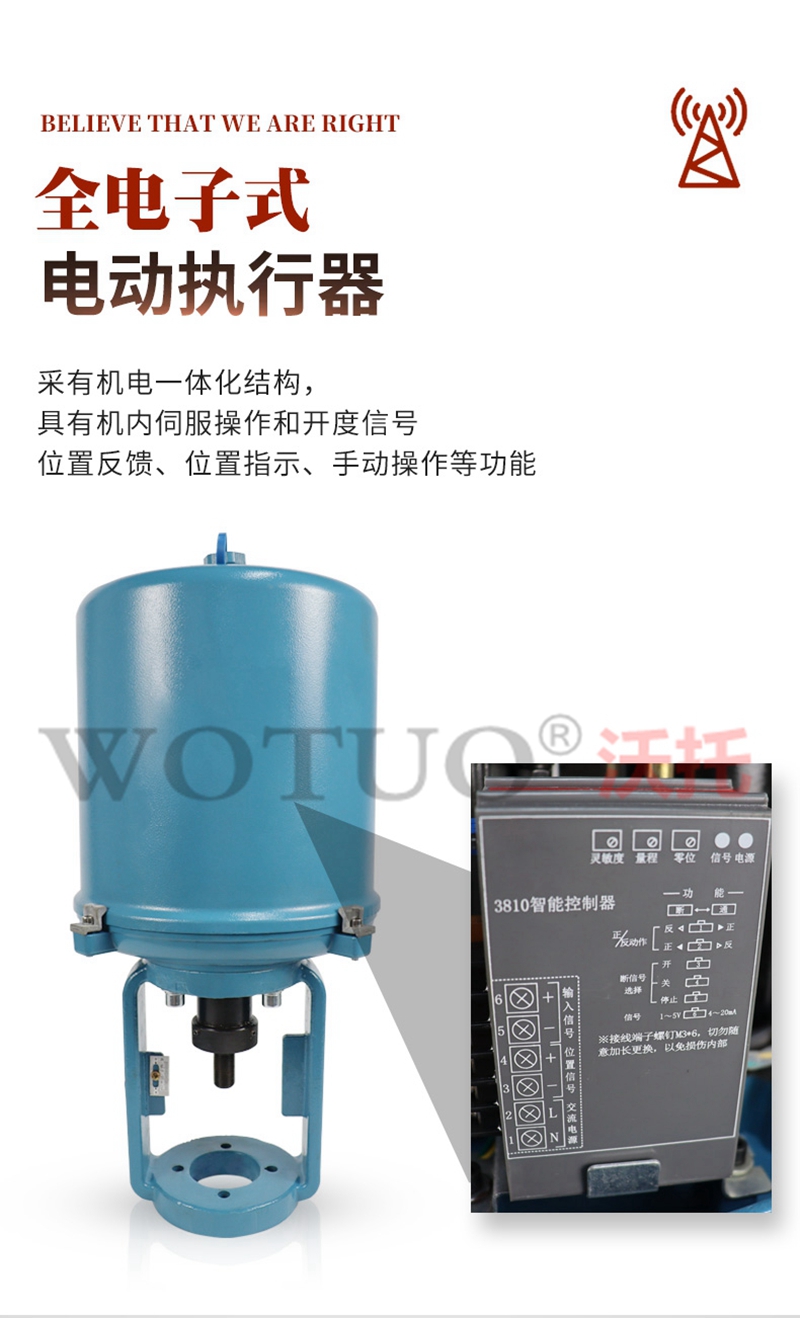

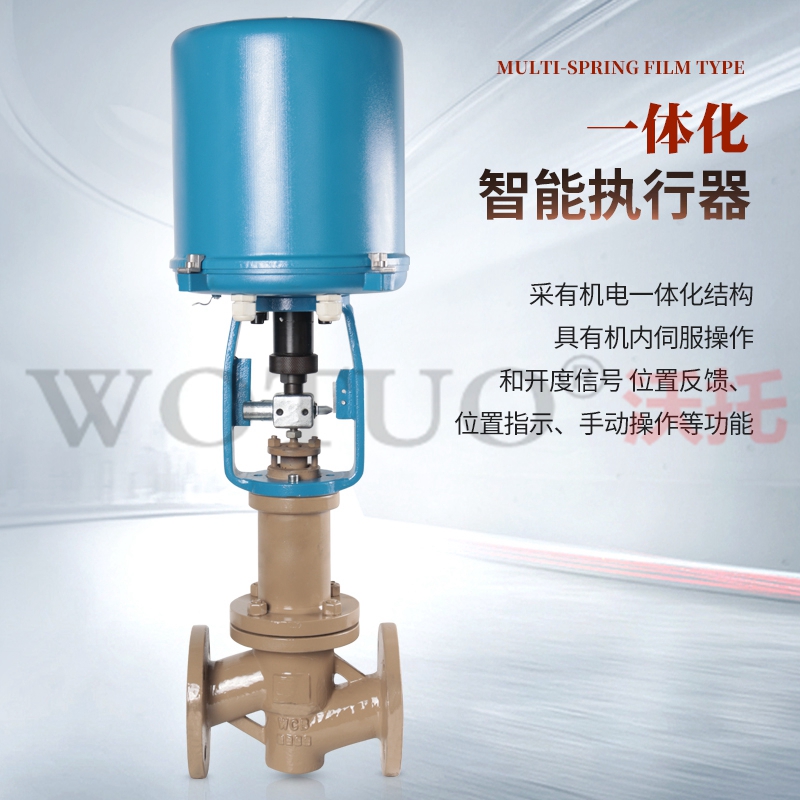

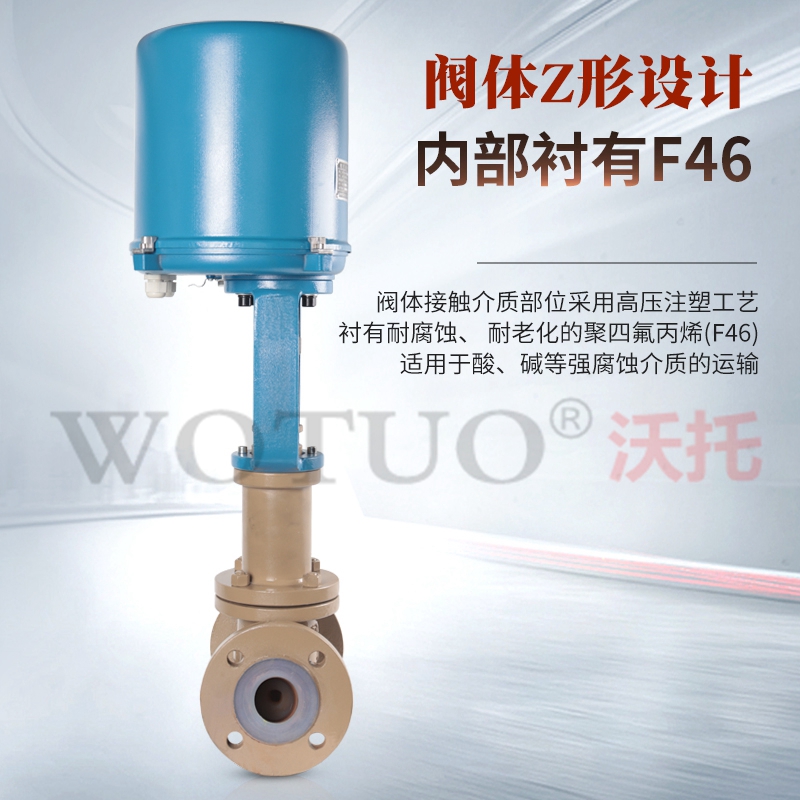

电动衬氟调节阀是由381L系列电子式执行机构和直通单座衬氟阀组成;该执行机构采用一体化的电子控制器模块,无需另配伺服放大器,且输出力大;阀体接触介质的部位均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),又采用聚四氟乙稀波纹管密封,电动衬氟调节阀适用于化工,石油,冶金,医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。 |
联系电话: |
021-57522756 |
|

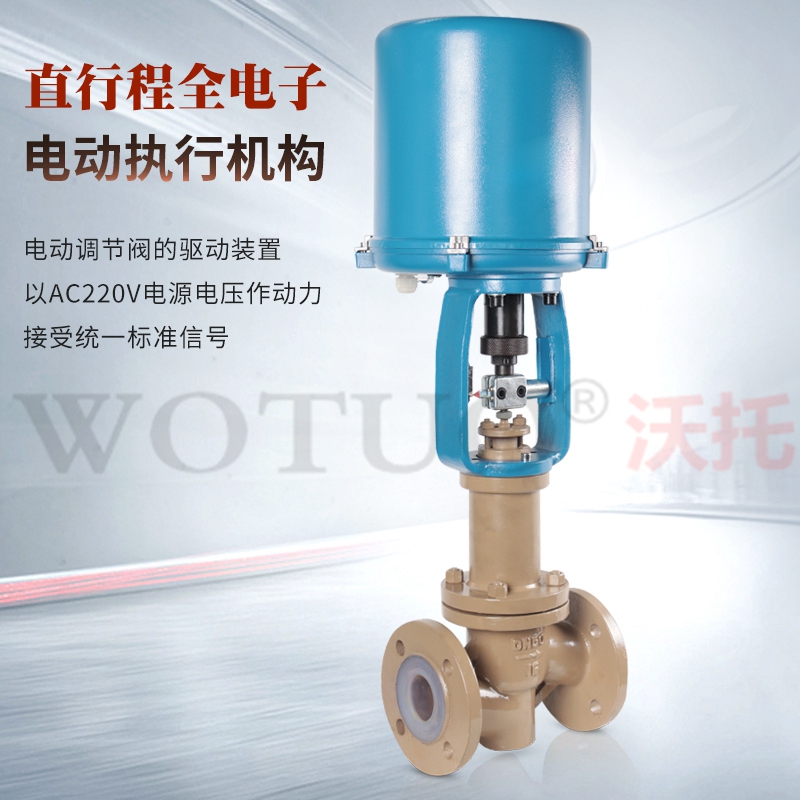

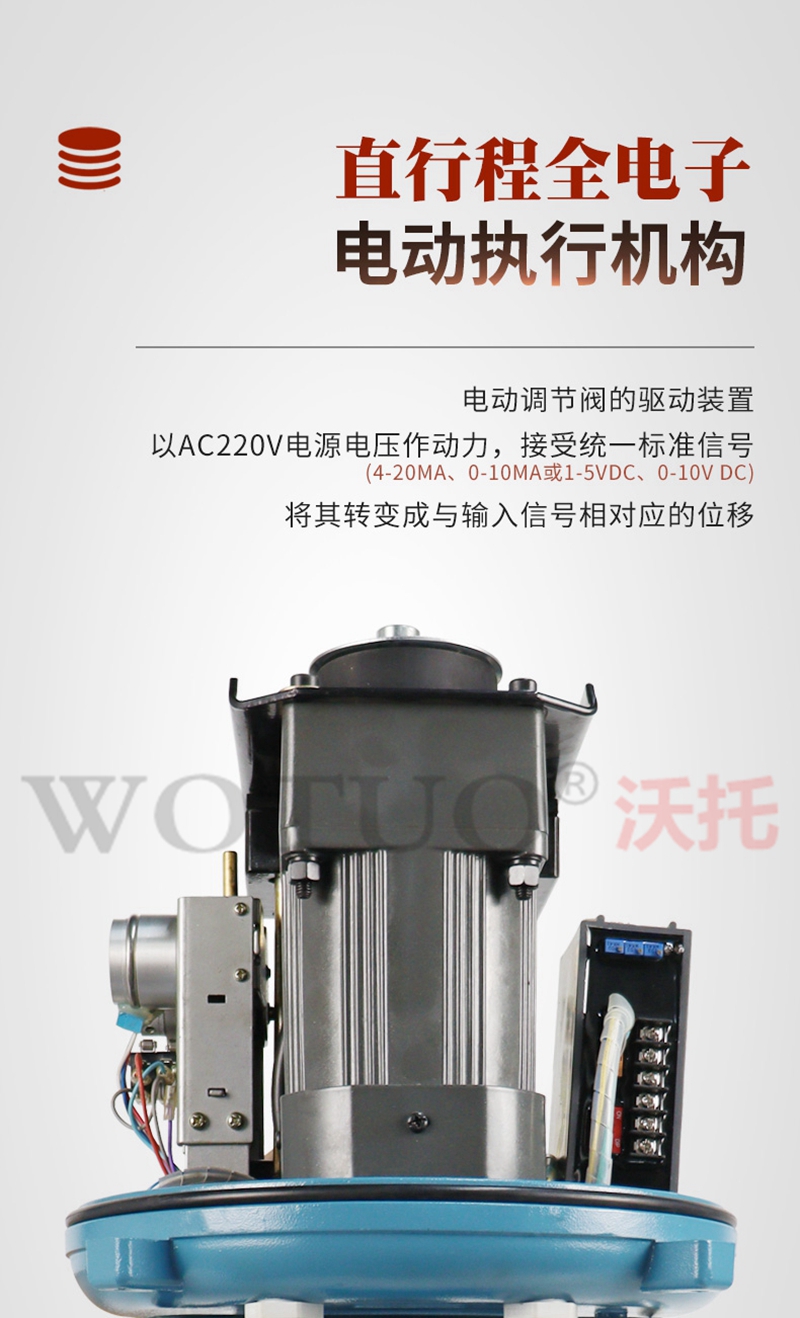

电动衬氟调节阀由低流阻直通衬聚四氟乙烯的单座阀,或与低流阻陈四氟套筒阀配用威盾3系列直行程电动执行机构组成,电动执行机构内有伺服放大器,无需另配用伺服放大器,有输入控制信号(4-20mADC或1-5VDC)及单相电源即可控制运转,阀体全衬四氟,耐强酸碱,耐腐蚀,实现对强酸碱腐蚀性介质的压力、流量、温度、液位等参数的调节。广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

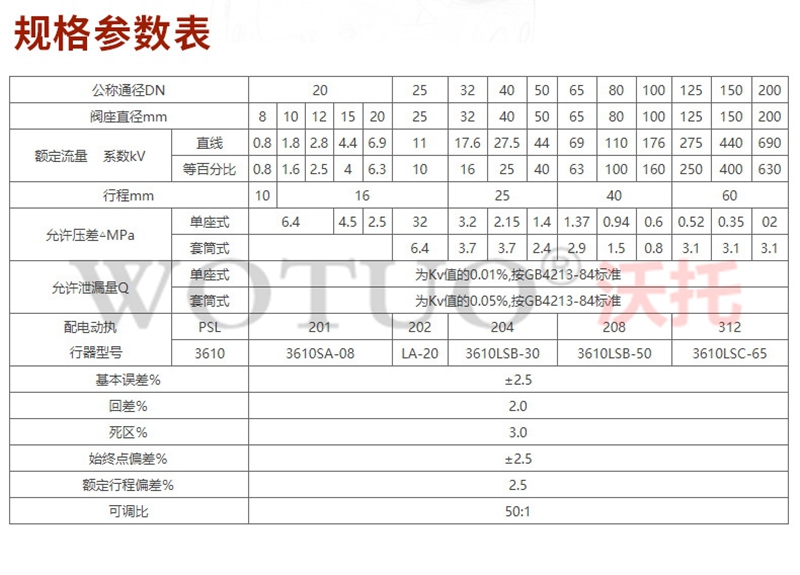

二、电动衬氟调节阀主要技术参数
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
阀座直径(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
额定流量系数(KV)
|
5.0
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
240
|
允许压差(MPa)
|
3.8
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0.6
|
公称压力(MPa)
|
1.6、2.5、4.0、6.4
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
阀芯形式
|
单座柱塞式衬氟阀芯
|
流量特性
|
快开特性
|
配置执行器类别
|
威盾3810系列、PSL系列等电动执行器
|
执行器参数
|
电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
|
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
|
环境温度:-25~+70℃、环境湿度:≤95%
|

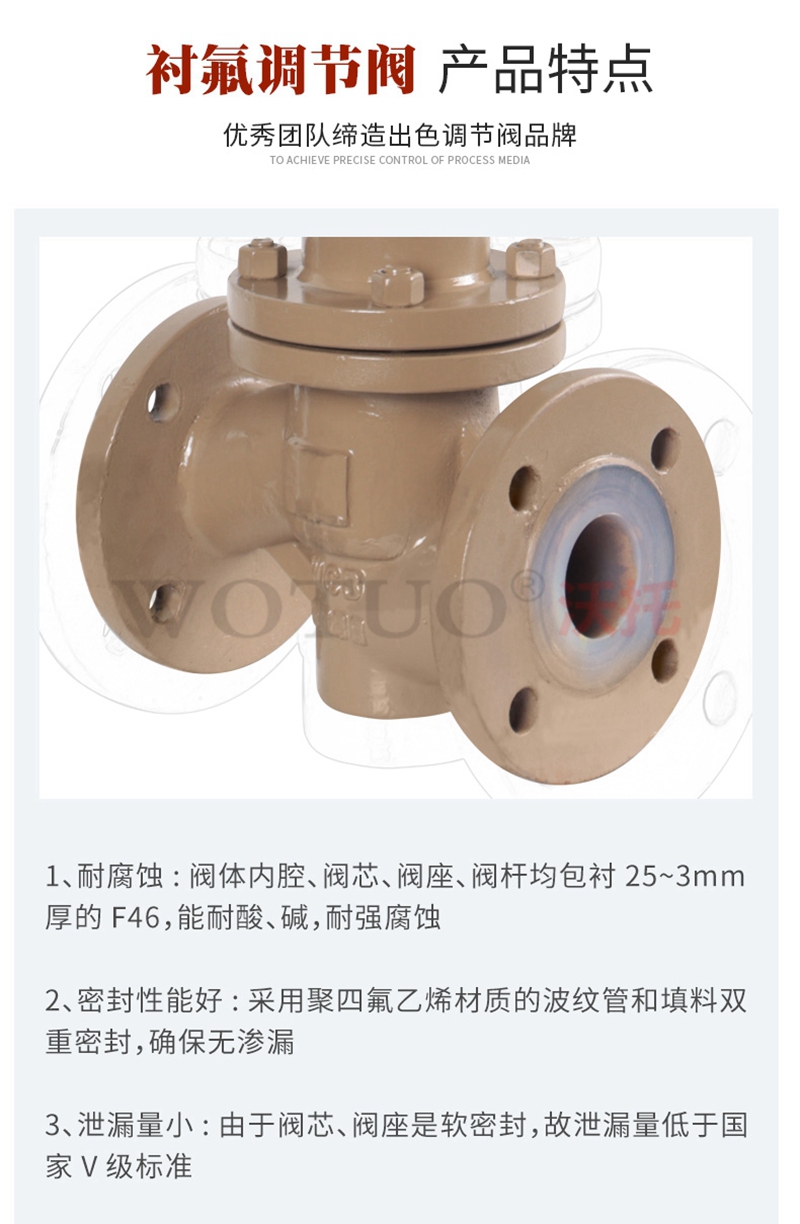

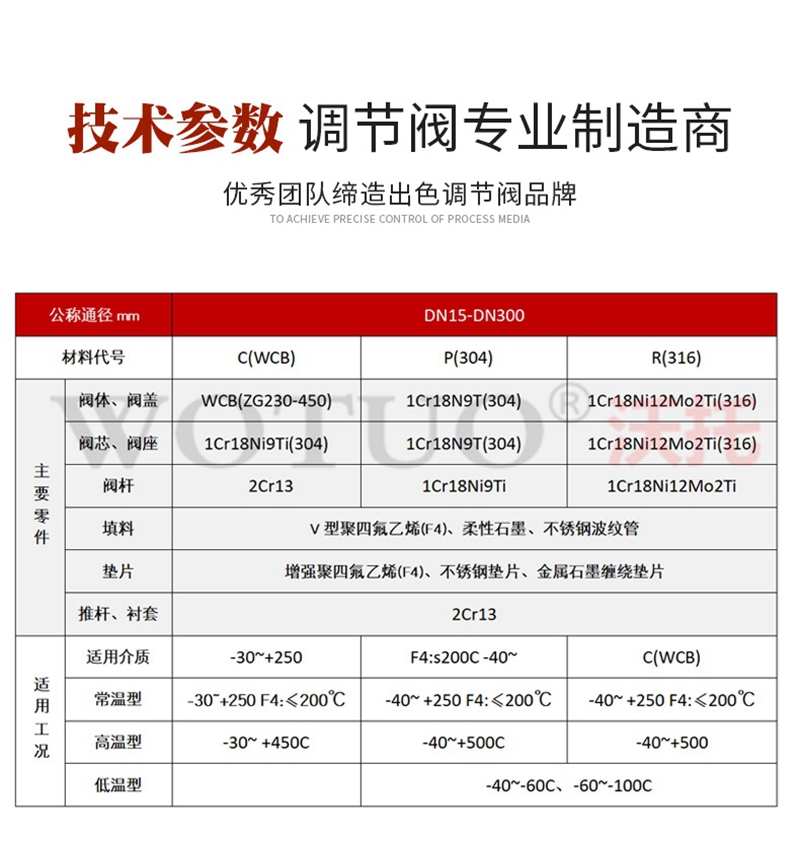

三、电动衬氟调节阀主要零件材料
阀体、阀盖
|
ZG230-450衬F46
|
阀座、阀芯
|
304衬F46
|
阀杆
|
304衬F46
|
导向套
|
304衬F46
|
波纹管
|
不锈钢+F46
|
四、电动衬氟调节阀主要性能指标
项目
|
指标值
|
基本误差%
|
配V3810L±2.5; 配PSL±1.0
|
回差%
|
配381L ±2.0; 配PSL±1.0
|
死区%
|
1.0
|
始终点偏差%
|
电开
|
始点±2.5
|
终点±2.5
|
始点±2.5
|
终点±2.5
|
电关
|
始点
|
±2.5
|
终点
|
±2.5
|
额定行程偏差%
|
≤2.5
|
泄露量L/h
|
0.01%×阀额定容量
|
可调范围R
|
30:1
|
|
|
|
|
