产品名称： |

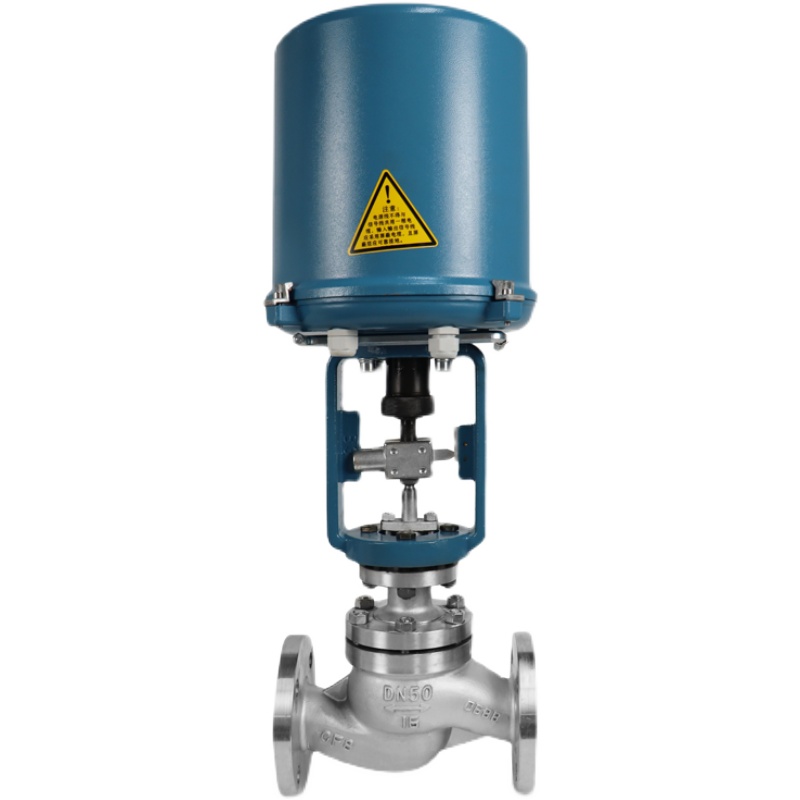

电动调节阀 |
产品型号： |
ZDLP-16P |
产品口径： |
DN15~DN300 |
产品压力： |
PN1.6 、 2.5 、 4.0 、 6.4MPa |
产品材质： |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
产品简介： |
ZDLP电动单座调节阀由PS系列和3810系列直行程电动执行机构和低流阻直通单座阀组成；电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节；电动调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点 |
联系电话： |
021-57522756 |
|
ZDLP电动单座调节阀,由PS系列和3810系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
电动单座调节阀型号表示方法
|
Z
|
执行机构
|
H
|
结构形式
|
-公称压力
|
阀体材质
|
公称通径
|
|
Z系列调节阀
|
R:电动3810L执行机构
D:电动PSL执行机构
|
H直行程
|
P:标准型单座调节阀
PF:软密封单座调节阀
PL:单座笼式调节阀
PG:带散热型单座调节阀
PV:波纹管型单座调节阀
PD:低温型单座调节阀
|
PN16=16
CL150LB=150 LB
JIS10K=10K
|
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质
|
DN25= DN25
NPS1〞=NPS1〞
|
|
如：Z型电动单座调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZRHP-16C DN50
|
电动单座调节阀性能
|
流量特性
|
直线、等百分比、快开
|
|
可调范围
|
50:1 (CV<6.3 30:1)
|
|
额定CV值
|
等百分比CV1.6~630 ，直线CV1.8~690
|
|
允许泄漏量
|
硬密封:IV级（0.01% 阀额定容量） 软密封:VI级（气泡级）
泄漏量标准:GB/T 4213
|
|
性能指标
|
|
气动
|
电动
|
|
基本误差%
|
±1.5
|
±1.0
|
|
回差%
|
≤1.5
|
≤1.0
|
|
死区%
|
≤0.6
|
≤1.0
|
|
始终点偏差%
|
±2.5
|
±2.5
|
|
额定行程偏差%
|
≤2.5
|
≤2.5
|
电动单座调节阀选用参数表
|
阀座直径（mm）
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数Cv
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
公称通径
|
行程
|
可选流量系数Cv（★标准型 ●推荐 ○定制）
|
|
DN20
|
16mm
|
●
|
●
|
●
|
★
|
|
|
|
|
|
|
|
|
|
|
|
DN25
|
●
|
●
|
●
|
●
|
★
|
|
|
|
|
|
|
|
|
|
|
DN32
|
25 mm
|
○
|
○
|
○
|
○
|
○
|
★
|
|
|
|
|
|
|
|
|
|
DN40
|
|
○
|
○
|
○
|
○
|
●
|
★
|
|
|
|
|
|
|
|
|
DN50
|
|
|
○
|
○
|
○
|
●
|
●
|
★
|
|
|
|
|
|
|
|
DN65
|
40mm
|
|
|
|
|
|
○
|
○
|
○
|
★
|
|
|
|
|
|
|
DN80
|
|
|
|
|
|
○
|
○
|
○
|
●
|
★
|
|
|
|
|
|
DN100
|
|
|
|
|
|
○
|
○
|
○
|
●
|
●
|
★
|
|
|
|
|
DN125
|
60mm
|
|
|
|
|
|
|
|
|
○
|
○
|
○
|
★
|
|
|
|
DN150
|
|
|
|
|
|
|
|
|
|
○
|
○
|
●
|
★
|
|
|
DN200
|
|
|
|
|
|
|
|
|
|
○
|
○
|
●
|
●
|
★
|
|
电动执行机构
|
金属密封最大允许压差（MPa）
|
|
型号
|
推力（N）
|
|
3810L-08
|
800
|
6.4
|
5.5
|
3.5
|
2.38
|
|
|
|
|
|
|
|
|
|
|
|
3810L-20
|
2000
|
6.4
|
6.4
|
6.4
|
4.77
|
3.05
|
1.86
|
1.19
|
0.76
|
|
|
|
|
|
|
|
3810L-30
|
3000
|
|
|
|
|
|
2.79
|
1.79
|
1.14
|
|
|
|
|
|
|
|
3810L-50
|
5000
|
|
|
|
|
|
4.66
|
2.98
|
1.91
|
1.13
|
0.6
|
0.47
|
|
|
|
|
3810L-65
|
6500
|
|
|
|
|
|
|
|
|
1.35
|
0.8
|
0.57
|
0.39
|
0.26
|
0.16
|
|
3810L-99
|
10000
|
|
|
|
|
|
|
|
|
|
|
|
0.61
|
0.42
|
0.20
|
|
3810L-160
|
16000
|
|
|
|
|
|
|
|
|
|
|
|
0.97
|
0.67
|
0.35
|

|
|
|
|
|
