排渣闸阀结构特点和安装制作标准 |
点击次数:2112 来源网站:http://www.wtfm.cc/ProList/T34 发布时间:2018-03-15 |
一、排渣闸阀的设计与制造标准:
设计与制造:GB12234 GB2595
法兰尺寸:GB9113 JB/T79
压力温度:JB/T74 GB9131
结构长度:GB/T12221
对焊连接尺寸:阀门技术,闸阀技术,中国阀门技术网,阀门技术网,闸阀技术网,千阀网
检验与试验:JB/T9092 GB13927
二、排渣闸阀的用途
排渣闸阀适用于公称压力PN1.6~6.4Mpa,工作温度0~100℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中的介质,适用介质为:灰水混合物,渣水混合物(渣水比1:6,最大料度<50MM)。

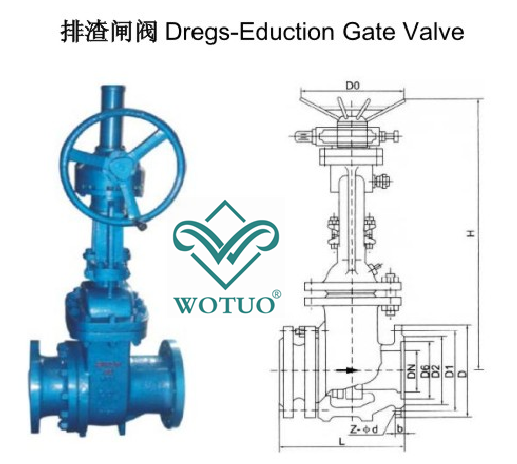

三、排渣闸阀结构特点
1.采用中法兰螺栓连接,支管两端为法兰连接或对焊连接。
2.启闭件采用半密封副强制密封,性能优良。
3.密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。
4.阀体出口流道结型合理,不存渣,启闭灵活,不卡阻。
5.阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性。
6.中大口径设置滚动轴承,启闭轻松。
四、排渣闸阀主要零件的材料说明
阀 体WCB阀 盖WCB支 架WCB闸 板WCB+耐磨合金WCB+陶瓷阀 杆2Cr13阀 座WCB+耐磨合金WCB+陶瓷密封环增强柔性石墨填 料增强柔性石墨阀杆
1、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接
2、启闭件采用半密封副强制密封,性能优良
3、密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠
4、阀体出口流道结型合理,不存渣,启闭灵活,不卡阻
5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性
6、中大口径设置滚动轴承,启闭轻松
六、排渣闸阀的安装注意事项:
1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
2、双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
4、带传动机构的闸阀,按产品使用说明书的规定安装。
5、如果阀门经常开关使用 , 每月至少润滑一次。
七、排渣闸阀的主要制作标准
(1)GB12232-89《通用阀门法兰链接铁质闸阀》
(2)GB12234-89《通用阀门法兰和对焊连接钢制闸阀》
(3)GB8486-87 《内螺纹连接闸阀、截至阀、球阀、止回阀通用技术条例》
(4)GB8465.1-87《内螺纹连接闸阀、截至阀、球阀、止回阀 基本尺寸 铁制闸阀》
(5)JB/T53162-94《闸阀产品质量分等》
(6)JB/T5298-91《管线用钢制平板闸阀》
(7)JB/Z243-85《闸阀静压寿命实验规程》
(8)JB/TQ64、8-88《铁质对夹式平板闸阀》
(9)JB/T53200-94《铁质对价平板闸阀 产品质量分等》
(10)JB/T53242-94《钢制平板闸阀 产品质量分等》 |
|
|
