    技术文章 Article 您的位置:首页>技术文章>安全阀含义,脉冲式安全阀原理
安全阀含义,脉冲式安全阀原理
点击次数:2371 来源网站:http://www.wtfm.cc 发布时间:2011-10-23

安全阀介绍

安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。安全阀是一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。当设备或管道内压力超过规定值时,即自动开启泄压,保证设备和管道内介质压力在规定数值以内,防止发生事故。阀门自动开启,介质从中泄出、减压;当压力回到正常值时,弹簧压力又将阀芯推向阀座,阀门自动关闭。安全阀类的作用是防止管路或装置中的介质压力超过规定数值,从而达到安全保护的目的。
安全阀的形式种类
1.重锤杠杆式安全阀
   重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。根据杠杆原理,它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力,并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。
   重锤杠杆式安全阀结构简单,调整容易而又比较准确,所加的载荷不会因阀瓣的升高而有较大的增加,适用于温度较高的场合,过去用得比较普遍,特别是用在锅炉和温度较高的压力容器上。但重锤杠杆式安全阀结构比较笨重,加载机构容易振动,并常因振动而产生泄漏;其回座压力较低,开启后不易关闭及保持严密。
2.弹簧微启式安全阀
   弹簧微启式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节,利用这种结构就可以根据需要校正安全阀的开启(整定)压力。弹簧微启式安全阀结构轻便紧凑,灵敏度也比较高,安装位置不受限制,而且因为对振动的敏感性小,所以可用于移动式的压力容器上。这种安全阀的缺点是所加的载荷会随着阀的开启而发生变化,即随着阀瓣的升高,弹簧的压缩量增大,作用在阀瓣上的力也跟着增加。这对安全阀的迅速开启是不利的。另外,阀上的弹簧会由于长期受高温的影响而使弹力减小。用于温度较高的容器上时,常常要考虑弹簧的隔热或散热问题,从而使结构变得复杂起来。
3.脉冲式安全阀
   脉冲式安全阀由主阀和辅阀构成,通过辅阀的脉冲作用带动主阀动作、其结构复杂,通常只适用于安全泄放量很大的锅炉和压力容器。

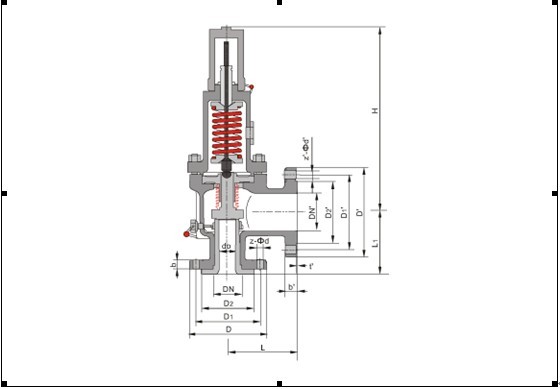

4.弹簧式安全阀
弹簧式安全阀按照介质排放方式的不同,又可以分为全封闭式、半封闭式和开放式等三种。
1.全封闭安全阀
   全封闭式安全阀排气时,气体全部通过排气管排放,介质不能间外泄漏,主要用于介质为有毒。易燃气体的容器。
2.半封闭式安全阀
   半封闭式安全阀所排出的气体一部分通过排气管,也有一部分从阀盖与阀杆间的间隙中漏出,多用于介质为不会污染环境的气体的容器。
3.开放式安全阀
   开放式安全阀的阀盖是敞开的,使弹簧腔室与大气相通,这样有利于降低弹簧的温度,主要适用于介质为蒸汽,以及对大气不产生污染的高温气体的容器。
安全阀安装与维护
1、安全阀应垂直安装在锅商、集箱的最高位置。在安全阀和锅筒或集箱之间,不得装有取用蒸汽的出口管和阀门。
2、杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
3、对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm;对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mm。
4、安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。
5、安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。安全阀排气管底部应装腔作势有接到安全地点的疏水管,在排气管和疏水管上都不允许装设阀门。
6、额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀;额定蒸发量小于或等于0.5t/h的锅炉,至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。
7、压力容器的安全阀最好直接装在压力容器本体的最高位置上。液化气体贮罐的安全阀必须装设在气相部位。一般可用短管与容器连接,则此安全阀短管的直径应不小于安全阀的阀径。
8、安全阀与容器之间一般不得装设阀门,对易燃易爆或黏性介质的容器,为了安全阀的清洗或更换方便,可装设截止阀,该截止阀在正常操作时必须全开并加铅封,避免乱动。
9、对易燃易爆或有毒介质的压力容器,安全阀排出的介质必须有安全装置和回收系统。杠杆式安全阀的安装必须保持铅垂位置,弹簧安全阀也最好垂直安装,以免影响其动作。安装时还应注意配合、零件的同轴度和应使各个螺栓均匀受力。
10、新装安全阀应附有产品合格证,安装前要进行复校,加以铅封并出具安全阀校验。
11、安全阀的出口应无阻力,避免背压现象,若装设排泄管,其内径应大于安全阀的出口通径,安全阀排除口应注意防冻,对盛装易燃或有毒、剧毒介质的容器,排泄管应直通室外安全地点或有进行妥善处理的设施,排泄管不准装设任何阀门。
12、承压设备与安全阀之间不得装有任何阀门,对盛易燃、易爆、有毒或粘性介质的容器,为便于更换、清洗,可装截止阀,其结构和通径尺寸不应妨碍安全阀的正常运行。正常运行时,截止阀必须全开并加铅封。
 安全阀选博通安全阀,整定压力,是指安全阀阀瓣在运行条件下开始开启时的预定压力,是在阀门进口处测量的表压力。在该压力下,在规定的运行条件下,由介质压力产生的使阀门开启的力同使阀瓣保持在阀门上的力相互平衡。在该压力下,开始有可测量的开启高度,介质呈可由视觉或听觉干支的连续排放状态。

顺便说一下安全阀的其他自己常用的名词:

排放压力,是指整定压力加超过压力(超过压力是指超过安全阀整定压力的压力增量,通常用整定压力的百分数表示),亦即指阀瓣达到规定开启高度时的进口压力。排放压力的上限需服从国家有关标准或规范的要求。

回座压力,安全阀排放后其阀瓣重新与阀座接触,即开启高度变为零时的阀进口压力。
起跳压力是实际动作压力。
