偏心半球阀原理,偏心半球阀的工作原理 |
点击次数:2159 来源网站:http://www.wtfm.cc 发布时间:2012-06-25 |
偏心半球阀的工作原理
偏心半球阀属于球阀的一种,其工作原理与球阀相近,偏心半球阀是靠旋转阀链来启闭阀门,其特点是体积小,开关方便,并且偏心半球阀支持大口径,密封性能相对球阀好很多,不易被腐蚀。
偏心半球阀在管路中主要是用来做切断、分配和改变介质的流动方向的一种球阀。
二片式球阀,三片式球阀,是近年来被广泛采用的一种新型阀门,适用领域广泛。
那么偏心半球阀的工作原理是怎么样的呢?我们就做个简单说明下,偏心半球阀就是简单的靠旋转阀链来使阀门畅通或闭塞。
偏心半球阀的开关轻便,体积较小,可以做成很大口径,密封可靠,结构较简单,在维修时方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
偏心半球阀和法兰闸阀是同属一个类型的阀门,区别就在于偏心半球阀的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
偏心半球阀的偏心原理分析:
采用偏心曲轴,使得球冠中心线与阀门流道中心线偏离一个偏心距a(如偏心半球阀的偏心原理分析图)。在阀门开启时,曲轴转过一个很小的角度,球冠就会离开阀座,球冠和阀座不再接触;反之,在阀门关闭过程中,只有在关闭瞬间,球冠才和阀座接触。这种结构使得球冠和阀座得到充分的保护,最大限度地减少了磨损,延长了阀门的使用寿命。
结语:偏心半球阀更加适用于铝业、纤维、石油气、纸浆等行业,其能够有效的应对冲蚀磨损严重的行业、以及环境恶劣的工况。
相关产品:氧气球阀、卡套球阀、氧气截止阀、氧气减压阀

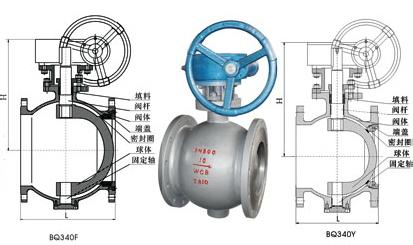

偏心半球阀的原理分析图
 |
|
|
