    技术文章 Article 您的位置:首页>技术文章>液化气截止阀说明书,液化气截止阀使用说明书
液化气截止阀说明书,液化气截止阀使用说明书
点击次数:3790 来源网站:http://www.wtfm.cc/ProList/T29 发布时间:2015-10-17

一、液化气截止阀用途和性能规范

本截止阀使用于城市燃气,液氨,液化气等管道,也使用于炼油厂,石油化工厂,火力发电厂的冷却系统,作为控制介质截止的启闭装置。

二、液化气截止阀操作原理和结构说明

1、手轮顺时针方向转时 ,阀杆向下移动,阀瓣下降使密封面密合 ,将通路切断.逆转时则开启,阀杆提到最高点上密封起作用。

2、本截止阀增加了一个上密封.在截止阀开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用,并可带压更换复合软成形填料。

3、本截止阀采用 PTFEF)或巴氏合金(B)制品作密封面,填料为复合软成形填料(PTFE+丁晴橡胶+弹簧),上密封也为软材质,密封性能较好.

三、液化气截止阀特点说明

1.开关轻松,密封性能好。

2. 阀杆填料自动密封:填料采用( PTFE+丁晴橡胶)复合软成形填料,下增加弹簧自动补偿,利用管道压力产生自动密封,密封填料磨损弹簧自动补偿。(详见图 4

3.密封填料损坏带压更换填料。(手轮逆时针方向转到顶点,上密封产生密封,拿下手轮,松开填料室,拿下填料室,更换复合软成形填料( 13号)(PTFE+丁晴橡胶 +弹簧)。

4.阀杆耐磨攻能:填料室增加 PTFE14号),使阀杆不会和填料室摩擦,增强阀杆使用寿命。

5.开启时将阀杆提到最高点,令填料与上密封同时起密封作用. 关闭时关闭力不要过大,以免破坏密封面.

 四、液化气截止阀密封材料特点说明

聚四氟乙烯 PTFE 代号:(F

巴氏合金代号:(B

优点:耐温( -196~120℃),耐腐:耐强酸强碱、水和各种有机溶剂。无毒害/不粘附/高润滑/耐气候机械性质较软,有塑料王之称。

特点:因其呈白色,又称白合金,低硬度轴转动的材料。熔点:固相点温度为 240℃,液相点温度为 370℃,最高使用温度不得超过 100℃,摩擦系数在有油时为 0.005,无油时为 0.28

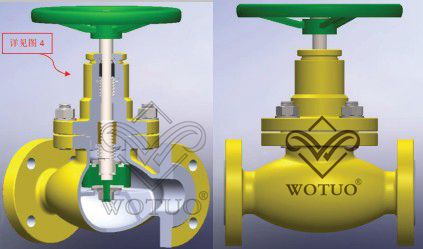

五、液化气截止阀外形图、剖面图

液化气截止阀外形图、液化气截止阀剖面图

六.液化气截止阀性能规范



强度试验压力 Mpa

空气密封试验压力 Mpa

低压密封试验(Mpa)

适用介质

16/2.5

3.75

2.75

0.3

液化气、天然气,液氨等非腐蚀性介质。

4.0

6.0

4.4

0.3

10K/150LB

3.0

2.2

0.3

20K/300LB

7.5

5.5

0.3

使用温度℃    (-80120)

七、液化气截止阀尺寸和连接尺寸PN1.6/2.5Mpa(参见图1

口径/压力

液化气截止阀主要连接尺寸

DN

NPS

L

ΦD

ΦK

Φd

C

f

z-Φd

H

ΦD0

mm

(in)

(mm)

(mm)

mm

(mm)

(mm)

(mm)

(mm)

(mm)

(mm)

15

1/2

 130

95

65

45

16

2

4-*14

207

120

20

3/4

150

105

75

55

16

2

4-*14

217

120

25

1

160

115

85

65

16

2

4-*14

219

120

32

190

140

100

75

18

2

4-*18

280

160

40

200

150

110

85

18

3

4-*18

330

200

50

2

230

165

125

100

20

3

4-*18

350

240

65

290

180

145

120

22

3

8-*18

400

280

80

3

310

195

160

135

22

3

8-*18

430

320

100

4

350

240

190

160

24

3

8-*23

465

360

125

5

400

270

220

188

28

3

8-*25

558

400

150

6

480

300

250

218

30

3

8-*25

611

400

200

8

600

360

310

278

34

3

12-*25

710

450

液化气截止阀结构图,液化气截止阀尺寸示意图

、液化气截止阀零部件材料

序号

零件名称

材料

序号

零件名称

材料

1

阀盖

碳素钢WCB

13

填料室

25#

2

密封圈

1010尼龙/PTFE

14

耐磨圈

1010尼龙

3

阀瓣

20Cr13/A105(电镀镍磷)

15

手轮

WCB

4

对开环

25#

16

六角螺母

A197-B7

5

阀瓣盖

45#

17

O型圈

丁晴橡胶

6

阀杆

20Cr13

18

垫片

1010尼龙

7

垫片

PTEF

19

阀盖

A105

8

阀杆螺母

QT400-18

20

上密封圈

1010尼龙/PTEF

9

六角螺柱

A193-B7

21

阀瓣压片

25#

10

六角螺母

A194-2H

22

六角螺母

A104-2H

11

弹簧

F304

23

弹性垫片

45#

12

复合填料

F4+丁晴橡胶

13

填料室

25#

九、液化气截止阀可能发生的故障及其解决方案

部件

图像

原因

消除方法

阀盖连接处泄漏

阀盖连接处泄漏

1.螺栓未拧紧或松紧不均匀;

2.法兰密封有损伤或夹有污物; 2.垫片失效

1、均匀拧紧螺栓;

2、修整密封面或清除污物;

3、更换垫片.

填料处泄漏

填料处泄漏

1、填料未压紧;

2、填料失效.

1、将填料压盖均匀压紧;

2、更换复合软成形填料检修.

密封面泄漏

液化气截止阀密封面泄漏

1、密封面间夹有污物;

2、密封面有损伤.

1、清除干净;

2、修整填料体密封面或更换 PTFE密封垫.

阀杆转动不灵活

液化气截止阀阀杆转动不灵活

1、丁晴橡胶+弹簧损坏(1)点;

2、阀杆与阀杆螺母的螺纹有损伤或积有污物.

1、更换丁晴橡胶+弹簧/PTFE填料.

2、拆开修整或清除污物.

十、液化气截止阀的使用保管注意事项

1、截止阀在日常保管时应将对各个通路用塞子或封盖封闭,存放在干燥通风的室内,长期存放应经常检

2、查,消除污垢,并在加工面上涂防锈油防止锈蚀.

3、安装前应将本阀清洗干净,将各螺丝连接处拧紧 . 本阀可安装在任何工作位置 ,但应便于操作和维修

4、本阀只能单向截断 ,安装时必需注意截止阀流向道标志,并将要保护本阀的各部件的清洁防止锈蚀.

5、订货须注明法兰密封形式.

6、必需正确使用本阀 ,如不按照本公司的使用说明,造成的损坏责任一切自负.

7、使用前请仔细阅读本说明书.
