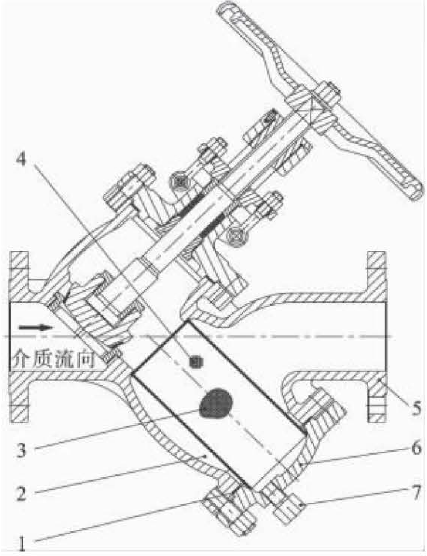

过滤式Y形截止阀（图1 ）在使用过程中主要用于切断和导通介质，对介质进行过滤净化。此阀密封形式为硬密封（也可以作成软密封） 。手轮顺时针转动阀门关闭，逆时针转动阀门开启。过滤式Y形法兰截止阀由阀体、阀座、阀盖、阀瓣、阀杆、传动机构、过滤网、滤芯及密封件和安装件等组成。在阀体出口通道内设有过滤装置。过滤装置由与出口通道连通的过滤室、安装于过滤室内的过滤网以及过滤室端盖组成。当阀瓣开启时，介质由阀体迸口通道通过阀座进入过滤网，过滤后从阀体出口通道流出，使出口介质得到过滤净化。过滤网由金属丝网制成圆筒形状，在金属丝网里面设置滤。滤芯为与金属丝网相同形状的多孔不锈钢圆筒，与金属丝网紧贴安装，增加金属丝网的强度，防止金属丝网被介质冲刷变形。过滤室端盖上设有排污阀，打开排污阀可以排放过滤室内的杂质，过滤室端盖与阀体之间设有密封垫。

        在阀门关闭状态下，打开过滤室端盖即可取出滤网进行清洗或更换。阀杆与阀体进出口通道轴线之间构成Y 形， 阀座密封面与阀体进出口通道轴线之间成α 角， 而介质流动方向保持不变， 可减小介质流阻和压力损失。此阀仅在全开或全关状态下使用，不能调节流量。阀瓣与阀杆用阀瓣螺母连接，间杆上端设有阀杆螺母和手轮， 通过转动手轮实现阀瓣的开启和关闭。阀盖与阀体之间设有密封垫， 阀盖与阀杆设有密封填料，保证阀门密封。

过滤式Y形截止阀按时1873标准设计制造。法兰连接形式按ASME B16. 5 标准设计， 检验和试验执行API 5 98 标准。

         过滤式Y形截止阀的阀杆与阀体进出口通道轴线之间构成Y形阀轩的开启高度相比直通式截止阀的阀杆开启高度降低约30% ，所以，适用于安装空间受限的管道。一般截止阀阀瓣开启高度为公称通径的25～30% ，而过滤式Y形截止阀在不增加阀体高度的前提下，控制阀轩的行程，阀瓣开启高度可以为公称通径的50% ，减少了介质对阀瓣密封面的直接冲蚀， 延长了阀瓣密封面的寿命。

        直流式流道阀座密封面与阀体进出口通道轴线之间成α角，介质流道接近直线型，介质流动方向几乎不改变， 可减小介质流阻和压力损失。

        在管道上通常是控制阀和过滤器同时使用控制和净化介质。而过滤式Y形截止阀的一体化结构同时具有介质的切断、导迪、节流和过滤净化功能，相对降低了阀门自重和生产成本， 减少了管道的安装空间及阀门与管道连接处的泄漏点，改善了管道的受力状态， 降低管道附加应力的产生。改变过滤网目数就能够适合各种不同介质的净化。在阀门关闭状态下， 在管道上就可以更换过滤网或者排污，维护方便。

        过滤式Y型截止阀适用于石油、化工、天然气、水处理、冶炼、电力、食品、造纸、电子、纺织、制药、煤炭及矿山等带有固体颗粒介质的工况， 工作温度范围为一29～425℃（改变结构形式最低温度可达到一196 ℃ ）。
