调节阀型号,调节阀型号编制方法,调节阀型号表示方法 |
点击次数:3450 来源网站:http://www.wtfm.cc 发布时间:2022-05-02 |
调节阀型号编制方法说明
调节阀(控制阀)一般由执行机构和阀门组成,是工业自动化过程控制领域中的最终控制元件。通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数。调节阀的阀体种类很多,常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。
调节阀型号编制说明:
调节阀是阀门种类里较为复杂的控制元件,在工况运行中常常会因为选型的不当,参数的误差,产生一系列繁琐的问题。为减少和避免调节阀在工业运作过程中产生不必要的麻烦,以及阀门在管道中能够正常的作业,用户应对本调节阀型号编制方法进行详细的了解及认知。
调节阀型号编制一般表示为调节阀执行器大类、执行机构形式、执行机构特征、阀结构形式、公称压力、作用方式、变形产品等要素。(凡不能采用统一编号方法的,可按实际工况需要制订调节阀型号编制方法。)
调节阀型号编制方法:
执行器
大类
|
执行机构型式
|
执行机构
型式补充
|
阀结构形式
|
阀结构
形式补充
|
公称压力等级
|
整机作用方式
|
型式补充
|
Z
|
查看表格2
|
A:正作用
B:反作用
H:横气缸
|
查看表格4
|
查看表格5
|
以公称压力单位
MPa的10倍表示
|
查看表格7
|
查看表格8
|
举例 ZDLP-16P 电子式电动单座调节阀 压力1.6Mpa 不锈钢阀体
1,执行器代号:字母z表示执行器。
2,执行机构形式代号:
M
|
S
|
AZ/直行程,AJ/角行程
|
DL/直行程,DR/角行程
|
Z
|
气动薄膜式
|
气动活塞式
|
电动式(AW电动温度调节阀)
|
电子式(DW电子式温度调节阀)
|
自力式
|
3,执行结构特征代号:A:正作用 B:反作用 H:横气缸
4,阀结构形式代号:
直行程类阀
|
角行程类阀
|
Q
|
P
|
M
|
N
|
X/Q
|
S
|
T
|
W
|
O
|
L / T
|
V
|
切断阀
|
单座
|
套筒
|
双座
|
三通分流
三通合流
|
角形
|
隔膜
|
蝶阀①
|
O型球阀
|
L型三通球阀
T型三通球阀
|
V型球阀
|
自力式类阀
|
Y
|
H
|
C
|
V
|
W
|
压力调节阀
|
带指挥器压力调节阀
|
差压调节阀
|
微压调节阀
|
温度调节阀
|
5,阀结构形式补充代号:
直行程类阀
|
角行程类阀
|
自力式类阀
|
P
|
M
|
N
|
Z
|
E
|
E3
|
P
|
M
|
N
|
切断阀
单座
|
切断阀
套筒
|
切断阀
三通
|
刀形闸阀
|
偏心
|
三偏心
|
单座
|
套筒
|
双座
|
6,公称压力代号: 用阿拉伯数字表示,单位为兆帕(MPa),它是MPa的10倍。如:压力1.0MPA 等于公称压力为10公斤。
7,作用方式代号:
气动调节阀
|
电动调节阀
|
自力式压力调节阀
|
B
|
K
|
B
|
K
|
B
|
K
|
气开式
|
气关式
|
电开式
|
电关式
|
阀后压力调节
|
阀前压力调节
|

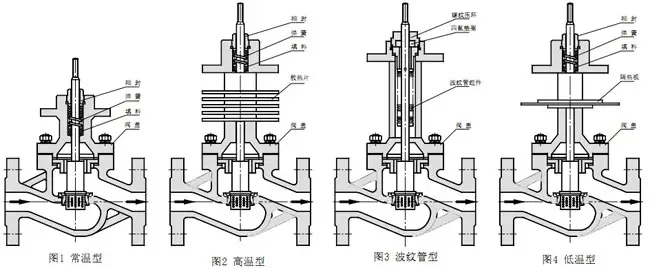

8,变形产品代号:
直行程类阀
|
无
|
D
|
G
|
W
|
Q
|
J
|
F
|
X
|
H
|
标准型
|
低温
|
高温散热
|
波纹管密封
|
调节切断
|
夹套保温
|
衬氟
|
橡胶
|
不锈钢/
硬质合金
|
角行程类阀
|
F4
|
F46
|
Je
|
R
|
Y
|
F
|
J
|
K
|
M
|
衬PTFE
|
衬FEP
|
衬胶
|
软密封
|
硬密封
|
衬氟
|
夹套
|
浮动球式
|
固定球式
|
调节阀作为过程控制中的终端元件,用户对它的重要性对比以前有了更新的认识。调节阀应用的好坏,除产品自身质量、用户是否正确安装、使用、维护外,参数正确地计算、阀门选型十分重要。很多人由于计算选型的失误,造成系统开开停停,有的甚至无法使用,设计人员应该认识调节阀在现场的重要性,必须对调节阀的型号编制及选型的了解予以重视。
|
|
|
