燃气电磁阀安装方法,燃气电磁阀安装使用说明书
点击次数:12097 来源网站:http://www.wtfm.cc/ProList/T125 发布时间:2014-03-13<

一、燃气电磁阀使用说明

本公司生产的燃气专用型系列产品被广泛用于燃气行业的各个自控领域。如城市煤气、焦化气、天燃气等管道的自动切断及远程控制,燃气锅炉的安全保护、窑炉加热等自控系统。

燃气专用型电磁阀又名燃气紧急切断阀,按现场环境不同分为普通型和防爆型,按控制方式不同分为常闭型、常开型、手开电关型(附带手动关阀装置)三种型式,按内部结构不同可分为隔膜式和活塞式,按介质压力不同可分为低压型和常压型,按工作时间不同分为间歇式工作制和长期工作制两种,按介质种类不同可分为天燃气、煤气、液化石油气、焦化气等。

燃气专用系列产品是我公司在参考国外多种样机的基础上,结合国内燃气行业的特点开发研制的一种新型多功能系列产品。

二、燃气电磁阀主要特点

1、采用独特的流线型球型阀体,流阻低,压力损失小。

2、线圈采用复合型优质漆包线,绝缘效果好,温升低。

3、铁芯采用耐蚀高导磁材料,起动力矩大,速度快,无剩磁现象。

4、膜片采用耐腐蚀的优质丁睛橡胶,外衬保护环套,能有效的延长产品的使用寿命。

5、控制线圈内置节能降温模块,不但可降低线圈温升且能节能,维持功率仅为正常耗能的1/3左右,并可大大延长线圈的使用寿命,进而避免了对电网及控制电路的冲击,对需长期通电的场合尤为适应。

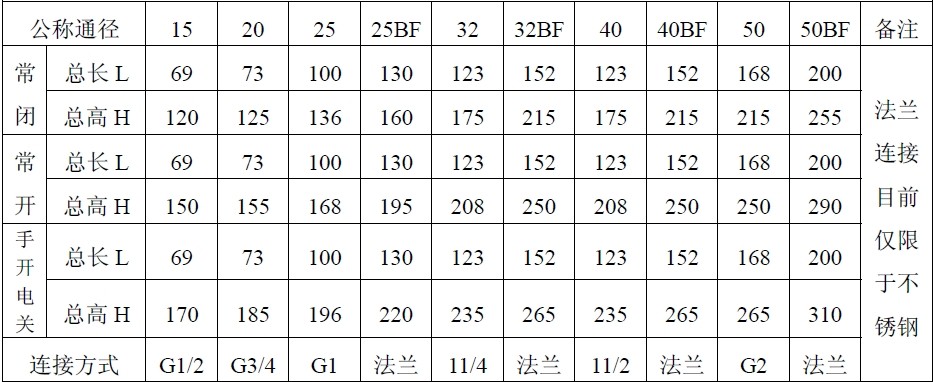

燃气电磁阀结构尺寸

三、燃气电磁阀主要技术参数

1、公称通径:DN15~DN300

2、连接方式:≤DN50英制管螺纹或法兰式

DN65标准法兰式

3、工作压力:隔膜式M型:I0~0.1Mpa II0~0.4Mpa

活塞式H型:I0~0.2Mpa II0~0.6Mpa

4、允许介质温度:M 型:≤80 H 型≤130

5、环境温度:-20~+40

6、电源电压:220VAC/DC 24VAC/DC(特殊电压可订做)

7、消耗功率:DN15~DN2015W DN25~DN5040W

DN65~DN100:(启动130W,维持50W

DN125~DN300:(启动300W,维持120W

8、响应时间:≤1S

9、工作介质:天燃气、城市煤气、液化石油气、纯净焦化气

10、阀体材质:≤DN50 锻铜体锻不锈钢体

DN65 铸铁体不锈钢体

11、防护等级:IP65

12、防爆等级:dIICT3

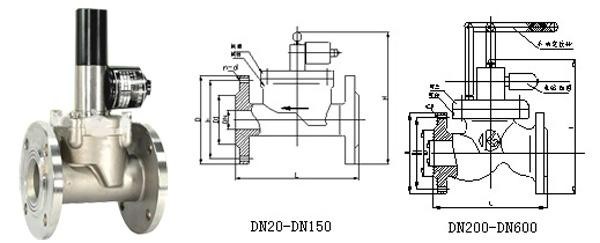

燃气电磁阀结构示意图

四、燃气电磁阀分类及用途

1、(BRQDF(常闭系列)与(BRQDF-K(常开系列)燃气专用电磁阀主要使用在燃气管道的自动控制系统,具有启闭快速、流通量大、压力损失小、密封性好等重要特点,如加装降温节能模块可用于长期工作环境。

工作原理:本系列燃气电磁阀系一次开阀的复合直动式结构,按其内部结构不同可分为隔膜式(M 型)和活塞式(H 型)两种类型。(详见图一、图二)

通电时,线圈激磁回路形成磁场并产生磁力,活动铁芯受电磁力的吸引带动阀杆克服自重和弹簧力直接开启阀口密封垫,这时介质按箭头方向通过阀门。

当电源切断时磁场消失,活动铁芯对塔簧之约束力被解除,在衔铁自重和弹簧力的共同作用下将阀口封闭,切断了被控介质的流通,阀即处在关闭位置。

2、(BRQDF-K 系列(防爆)燃气常开型电磁阀

工作原理:未通电时,阀门在弹簧⑥的作用下顶起铁芯⑧拉动阀杆⑩,使阀瓣组件脱离阀座,阀门处于开启状态;当电磁铁通电时,动铁芯⑧在电磁力作用下迅速向下推动并克服弹簧力的作用,使阀杆推动密封阀瓣,紧压阀座, 阻断阀口,电磁阀即处于关闭状态。

3BRQDF-SK 系列防爆手开电关燃气安全切断阀

本系列电磁阀属一种燃气紧急切断阀,因其具有优良的技术性能,压阻小及高可靠性,适用于天燃气、城市煤气、液化石油气等多种可燃气体,广泛用于供气管网控制系统,燃气锅炉房等安全防范系统。如与可燃气体泄漏监测装置配套连接,当仪器检测到可燃气体泄漏时,能自动快速的切断供气阀门的气源供给防止恶性事故的发生。

本系列产品是一种常开式的脉冲触发式防爆电磁阀。其在正常工作中处于常开位置,此时电磁阀处于断电状态,也不消耗电能,当事故发生时,阀门线圈瞬时通电并能触发阀门的快速关闭,随即进入自锁状态。此时即使撤去电源,阀门仍处自锁关闭状态,不会出现重新自动打开现象,只有待操作人员处理完事故,才能人工重新开启阀门恢复供气。

工作原理:手动拉杆⒁向上拉动使阀门处于打开状态,当电磁铁通电时(通电时间≤3秒),动铁芯向上吸动,滑动钢珠⑦处于放松状态,手动拉杆推动支撑,在弹簧③的作用下迅速向下滑动,带动膜片封闭阀口,电磁阀关闭:如需打开,将手动拉杆至定位位置时,听到卡嗒一声即可,如电关失灵或无电状态下,用力按下关阀拉套也可关闭阀门(见图三)。

五、燃气电磁阀结构外形尺寸

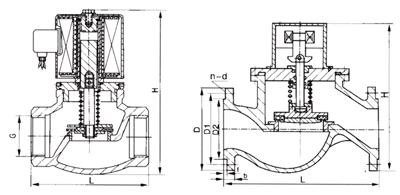

 燃气电磁阀连接尺寸图

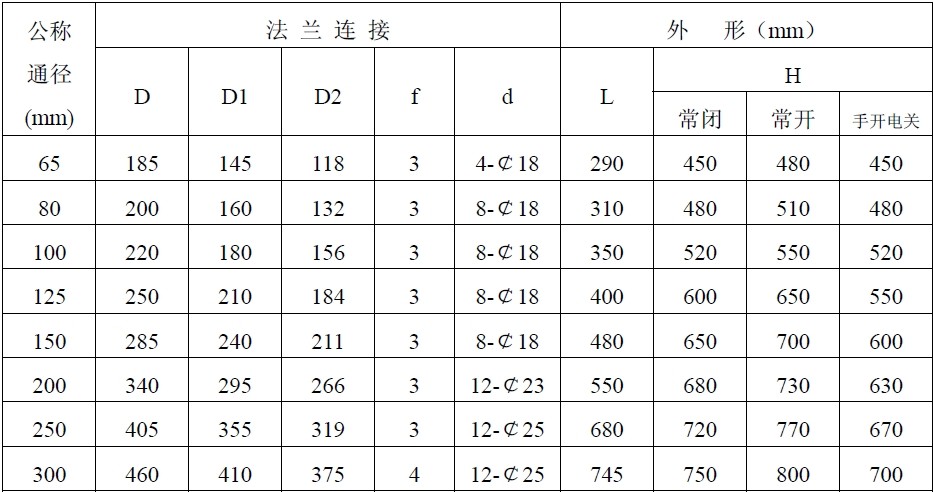

 燃气电磁阀结构连接尺寸

六、燃气电磁阀安装使用注意事项

1、安装时应选择振动较小的水平管道段为宜,阀必须直立,线圈朝上,倾斜度不允许超过15%,否则不能保证密封。

2、电磁阀铭牌上的参数应与实际使用要求相符。

3、电磁阀阀体上的箭头应与介质流向一致。

4、为保证电磁阀的正常使用,请在阀前加装燃气专用过滤器。

5、本阀自身不具防爆性能,若环境因素易引发可能发生的爆炸,请选用防爆型燃气电磁阀,并在订货时提出。

6、安装前请彻底吹扫管道,以避免异物损伤膜片造成电磁阀失灵。

7、当电磁阀发生故障时,为了及时隔离和便于维修,建议安装旁通(旁路)装置。

8、使用中若阀启闭失灵,可检查线圈是否断电;使用电源及介质压力是否

正常。

9、若阀有较严重的内外泄漏,可检查各密封垫是否破损;锁昆螺母是否松动等。

10、电磁阀暂不安装时,可存放在0~40℃,相对湿度≤80%无腐蚀气体的室内,不允许露天存放。

11、开箱后应先检查使用说明书、出厂合格证、装箱清单是否齐全。再按清单核对产品名称、型号是否相符,对照铭牌是否与订货单相符,若缺损或不符,应及时与我厂联系设法解决。

七、燃气电磁阀可能发生的故障及排除方法

接通电磁阀

电磁阀打不开

电源电压太低

线圈烧毁

介质压力与允许压力值不符

调整电压至使用范围内

更换线圈

调整管道介质压力

关闭电源

阀关不住或关闭不佳

介质压力与允许压力值不符

膜片损坏或有异物卡住

膜片上方塔簧偏斜

调整管道介质压力

更换新膜片清除异物

重新定位安装

八、燃气电磁阀保修范围及期限

1、本厂按国家规定对产品质量自售出之日起实行一年内保修。

2、有下列情况之一者不属保修范围:

①未按使用说明书上规定的安装方式安装产品造成阀损失。

②未在阀前加装脏物过滤器或过滤功能失灵而造成电磁阀损坏。

③露天存放或保管不善而造成阀内件生锈,导致阀失灵。

④因电压错接造成线圈或短路。

⑤因使用不当造成或损坏。

⑥在运输过程中不慎造成产品的损坏。

⑦易损件正常损坏。(膜片、密封垫)

⑧人为损坏或人为因素造成的损坏。

保修期满后本厂将对产品实行有偿维修,按成本价格收取零件费。
