一、蝶阀使用范围

本说明书包括了公称通径DN50mm~1600mm(2”~64”)、公称压力PN1.0MPa~4.0MPa(ANSI CLASS150~300)法兰和对夹连接的手动、齿轮传动、电动和气动操作蝶阀。

二、蝶阀用途

1、主要开启或关闭管道和设备的介质用，作调节、截流和止回使用。

2、根据介质选用阀门的材质。

①碳钢阀门适用于水、蒸汽、油品等介质。

②不锈钢阀门适用于腐蚀性介质。

③铸铁阀门适用于水、气体介质。

④适用温度取决于阀座的材质。

PTFE（聚四氟乙烯）≤130℃

不锈钢+复合体≤4

橡胶≤60℃

三、蝶阀结构特点

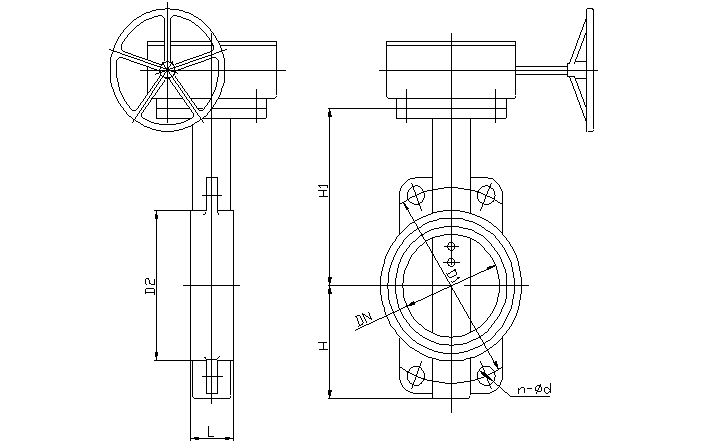

1、蝶阀基本结构见图1

2、易损件填料采用聚四氟乙烯或柔性石墨，密封可靠。

四、蝶阀操作

1、手动操作阀门采用手柄或齿轮传动装置、电动或气动蝶阀由电动装置或气动装置驱动，使蝶板旋转90°开启或关闭阀门。

2、对于手动（包括驱动装置的手轮）或扳手操作的蝶阀，除订货合同另有规定外，当面向手轮或扳手时，顺时针方向转动手轮或扳手阀门应为关。

3、电动、气动蝶阀的开启、关闭指示由电动装置、气动装置上的位置指示器标识。

五、蝶阀保管、保养、安装和使用摘要

1.阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

2.长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。

3.安装前应仔细核对阀门标志是否与使用要求相符。

4.安装前应检查阀门通道和密封面，如有污垢，应使用清洁布擦拭干净。

5.安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

6.安装时拧紧连接螺栓的拧紧力应均匀合适。

7.本蝶阀可以安装水平、垂直的管道上，安装位置应保证使用维修更换方便。

8.手动阀门在开启或关闭操作时，应使用手柄开、关，不得借用辅助杠杆或其它工具。

9.阀门使用应定期检查，检查密封面有无磨损及垫片填料。若损坏失效，应及时修理或更换。

10.电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”及“阀门气动装置使用说明书”。

六、蝶阀可能发生的故障、原因及消除方法 见表1

表1  可能发生的故障、原因及消除方法

可能发生的故障	发生故障的原因	消除方法
渗漏	1.安装不正确	1.调整蝶阀使之两侧管边中心对正 2.拧紧连接螺栓，使拧紧力均匀合适
	2.关闭不到位	1.检查开启指示是否到位 2.按执行机构说明书调整，使指示与实际开启状态同步 3.检查管道中有无卡滞物
	3.阀门零件损坏 ①阀座损坏 ②蝶板损坏	1.更换阀座 2.更换蝶板
驱动机构失效	1.连接键损坏脱落 2.锥销剪断	1.更换键 2.更换锥销
电动装置和气动装置故障	见“阀门电动装置说明书”和“阀门气动装置说明书”

七、蝶阀保修

制造厂对阀门投入使用一年内负责保修，但不超过发货期18个月。在保修期内，因产品质量原因均可免费修理或更换零件。
