一、止回阀说明范围

本说明书包括了公称通径DN15mm~600mm(1/2”~24”) 、公称压力PN1.6MPa~16MPa(ANSI CLASS150~900)螺纹端、法兰端、对焊端和承插焊端连接的旋启式、升降式止回阀。

止回阀流量系数表

公称通径 DN	通道直径  D	流阻系数 ξ	体积流量 qV	压力损失  △P	流量系数
					AV	KV
mm	m		m3/s	Pa	m3/h	m3/h
40	0.038	0.50	0.002268	1000	0.002268	81.008
50	0.050	0.50	0.003927	1000	0.003927	140.250
80	0.076	0.40	0.009073	800	0.010144	362.280
100	0.100	0.20	0.015708	400	0.024836	887.017
150	0.150	0.10	0.035343	200	0.079029	2822.470
200	0.201	0.08	0.063462	160	0.158654	5666.227
250	0.250	0.08	0.098175	160	0.245437	8765.605
300	0.300	0.07	0.141372	140	0.377832	13493.989

二、止回阀用途

1、本阀用于管道或装置中，防止介质倒流。

2、根据介质选用止回阀的材质。

3、 碳钢止回阀适用于水、蒸汽、油品等介质。

4、不锈钢止回阀适用于腐蚀性介质。

5、止回阀 适用温度：

① 普通碳钢止回阀适用温度为-29℃~+425℃

②合金钢止回阀适用温度≤550℃

③不锈钢止回阀适用温度为-196℃~+200℃

三、止回阀结构

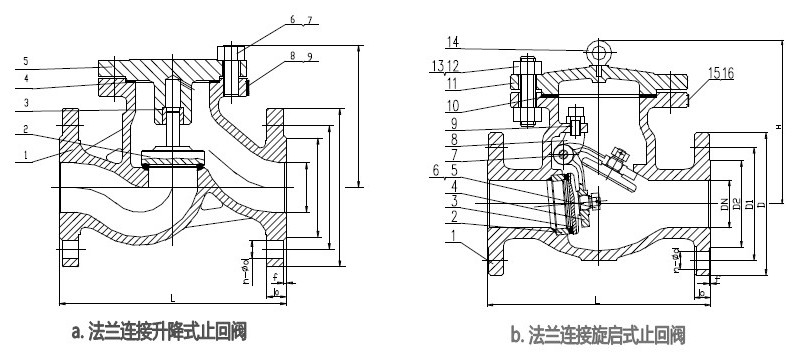

1、 止回阀基本结构见图1

2、易损件垫片采用聚四氟乙烯或柔性石墨，密封可靠。

四、止回阀工作原理

止回阀依靠介质本身的流动而自动开、闭阀瓣，防止介质倒流。

五、 止回阀保管、保养、安装和使用

1、 阀门应存放在干燥，通风的室内，止回阀通道两端应堵塞。

2、长期存放的止回阀应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。

3、安装前应仔细核对阀门标志是否与使用要求相符。

4、 安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。

5、安装前应注意止回阀上流向标记与介质流动方向一致。

6、升降式垂直瓣止回阀应安装在垂直管道上，升降式水平瓣止回阀和旋启式止回阀应安装在水平管道上。

7、使用中应注意阀门是否有异常声音和振动，为防止在管路中产生水锤效应，应注意管路介质压力波动情况。

六、可能发生的故障、原因及消除方法

表1 可能发生的故障、原因及消除方法

可能发生的故障发生故障的原因消除方法

1、阀瓣打不开或关不上

①摇杆与销轴配合太紧或有异物卡住：检查配合情况

②阀内有异物卡阻：消除异物阀体与阀盖连接处渗漏

2.法兰密封面损坏：均匀拧紧

3.垫片破裂或失效：重新修整、更换新垫片

4、止回阀声响大、有振动：止回阀安装位置离泵太近

5、管道内介质流动压力不稳：重新安装合适位置、消除压力波动

七、止回阀保修

制造厂对阀门投入使用一年内负责保修，但不超过发货期18 个月。在保修期内，因产品质量原因均可免费修理或更换零件。
