过滤器安装方法,过滤器安装使用说明书 |
点击次数:2926 来源网站:http://www.wtfm.cc 发布时间:2014-04-17< |
一、过滤器原理
Y型过滤器是输送流体介质的管道系统中不可缺少的一种过滤装置。
Y型过滤器通常安装在减压阀、泄压阀、截止阀(比如室内暖气管路的进水端)或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。
Y型过滤器的结构先进,阻力小,排污方便。

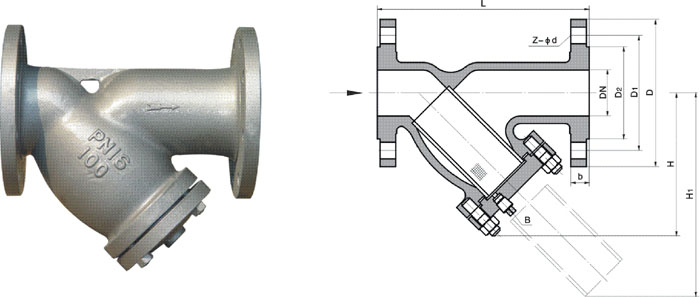

如图所示:
Y型过滤器主要由接管、主管、滤网、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤篮后,固体杂质颗粒被阻挡在滤蓝内,而洁净的流体通过滤篮、由过滤器出口排出。滤网之所以制成圆柱面的滤篮形状,是为了增加其强度,比单层网更加结实,而y形接口下端的法兰盖可以拧开,定期将沉积在滤篮里的颗粒杂质清除。
二、过滤器安装方法
安装过滤器前要认真清洗所有管道的螺纹连接表面,使用管道密封胶或特氟龙带(聚四氟乙烯)要适量。末端螺纹不做处理,以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安装。
三、过滤器步骤
1、安装之前一定要在洁净室范围内打开产品的塑料包装;
2、在搬运的过程中双手要握住过滤器的外框;
3、较大的过滤器安装的时候至少需要两个人;
4、不能用手托过滤器中间的部位;
5、不能碰触过滤器内部的材料;
6、不能使用小刀划开过滤器的外包装;
7、搬运的时候注意不要使过滤器扭曲;
8、保护好过滤器的密封垫,避免与其他的物体发生碰撞。
安装1-1/4”(DN32)或更大口径的承插焊过滤器或所有D 系列过滤器时,应注意这类过滤器的垫片是非金属材质的,容易由于过热而损坏。因此应缩短焊接时间,并在焊接完成后对过滤器进行冷却。如果焊接前需要预热或焊接后需要继续加热(D 系列过滤器),建议先将垫片拆下再加热。
四、过滤器的运行及维护
系统最初工作一段时间后(一般不超过一周),应进行清洗,以清除系统初始运行时积聚在滤网上的杂质污物。在此后,须定期清洗。清洗次数依据工况条件而定。若过滤器不带排污丝堵,则清洗过滤器时要将滤网限位器以及滤网拆下。
五、过滤器注意事项
每次维护、清洗前,应将过滤器与带压系统隔离。清洗后,重新安装时要使用新的密封垫。
安装过滤器前要认真清洗所有管道的螺纹连接表面,使用管道密封胶或特氟龙带(聚四氟乙烯) 要适量。末端螺纹不做处理,以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或 垂直向下安装。安装 1-1/4”(DN32)或更大口径的承插焊过滤器或所有 D 系列过滤器时,应注意这类过滤器的垫 片是非金属材质的,容易由于过热而损坏。因此应缩短焊接时间,并在焊接完成后对过滤器进行 冷却。如果焊接前需要预热或焊接后需要继续加热(D 系列过滤器),建议先将垫片拆下再加热。
Y型过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。http://www.wtfm.cc/ProList/T50 |
|
|
