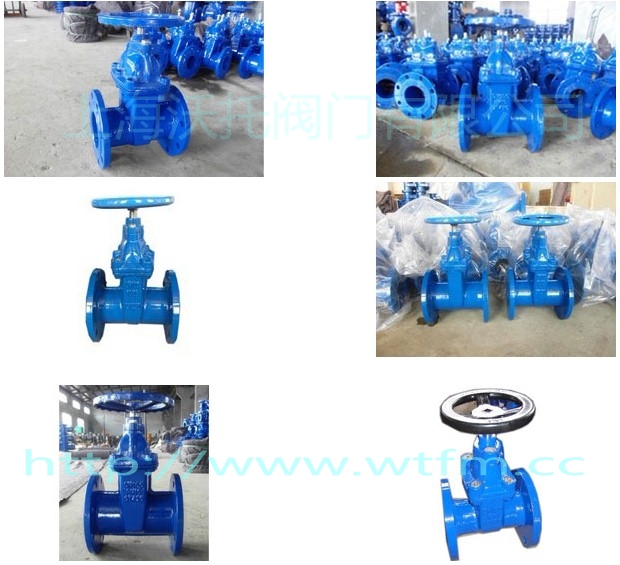

一、软密封法兰闸阀实物图片

http://www.wtfm.cc/Products/T106/457.html

二、软密封法兰闸阀概述：

     明杆软密封法兰闸阀除具有弹性座封闸阀的优点之外,并可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统.一般安装于距地面较高位置.

三、软密封法兰闸阀主要零部件材料：

名称	材质
阀体	灰铸铁、球墨铸铁、铸钢
闸板	球墨铸铁+三元乙丙或丁腈橡胶
中口垫	丁腈橡胶、三元乙丙
密封圈	丁腈橡胶
支架	灰铸铁、球墨铸铁、铸钢
阀杆	不锈钢
螺栓	不锈钢
压盖	球墨铸铁、铸钢
阀杆螺母	铜合金
手轮（传动帽）	可锻铸铁

四、软密封法兰闸阀主要技术参数：

公称压力：1.0～2.5MPa

工作温度：0～80℃

公称通经：50～400mm

适用介质：水、油、气等

法兰标准：GB/T17241.6GB9113

试验标准：GB13927AP1598

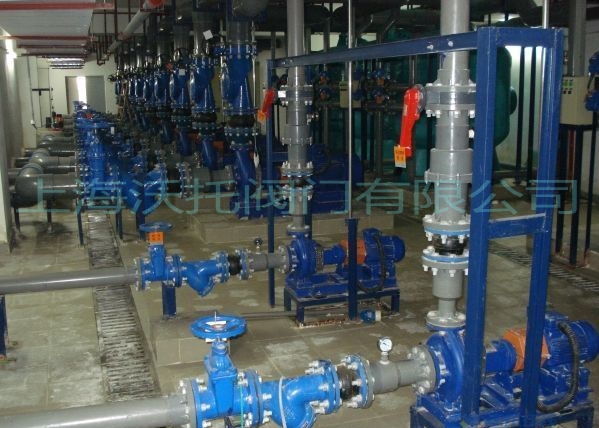

五、软密封法兰闸阀使用现场图片
