氧气阻火器使用说明书
一、氧气阻火器性能、用途：
氧气阻火器（又名氧气防火器），氧气阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”，局部温度骤升，成为着火能源；可以防止在阀门前后压差作用下，高速运动的物质微粒（如铁锈、粉尘、焊渣等）与阀后管道摩擦、撞击产生火花而成为着火能源。阻火器的使用可以迅速阻断火源，杜绝管道中燃爆事故的发生。
二、氧气阻火器性能及材质
|
氧气阻火器公称通径（DN）
|
DN15－600
|
|
氧气阻火器公称压力（MPa）
|
1.6
|
2.5
|
|
氧气阻火器试验压力（MPa）
|
强度
|
2.4
|
3.75
|
|
密封
|
1.76
|
2.75
|
注：1、管道公称压力PN=0.6~4.0MPa。 2、订货时请说明氧气管道的尺寸及规格，以便选用相适用的接管材料。 3、根据用户需要阻火器可采用法兰结构以及焊接等连接方式。
四、氧气阻火器技术参数
|
NO.
|
1
|
2
|
3
|
|
构件Component
|
接管Control
|
阻火段Fire resistance section
|
接管Control
|
|
材质Material
|
1Cr18Ni9Cr18Ni920
|
T1T2Tu1Tu2B10
|
1Cr18Ni90Cr18Ni920
|
五、氧气阻火器主要外形

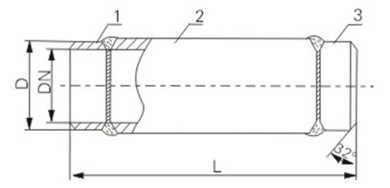

焊接式氧气阻火器示意图

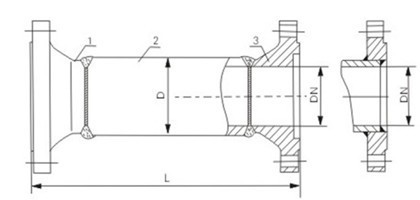

法兰式氧气阻火器示意图
六、氧气阻火器外形连接尺寸：
|
氧气阻火器公称通径DN
|
FP-XT氧气管道阻火器
|
FPV-XT氧气管道阀门前、后阻火器
|
|
氧气阻火器型号规格
|
D
|
L
|
氧气阻火器型号规格
|
D
|
L
|
|
15
|
FP-1.5T
|
18
|
600
|
FP-1.5T
|
18
|
1600
|
|
20
|
FP-2.0T
|
25
|
600
|
FP-2.0T
|
25
|
1600
|
|
25
|
FP-2.5T
|
32
|
600
|
FP-2.5T
|
32
|
1600
|
|
32
|
FP-3.2T
|
38
|
600
|
FP-3.2T
|
38
|
1600
|
|
40
|
FP-4.0T
|
48
|
600
|
FP-4.0T
|
48
|
1600
|
|
50
|
FP-5.0T
|
57
|
700
|
FP-5.0T
|
57
|
1700
|
|
65
|
FP-6.5T
|
76
|
700
|
FP-6.5T
|
76
|
1700
|
|
80
|
FP-8.0T
|
89
|
700
|
FP-8.0T
|
89
|
1700
|
|
100
|
FP-10T
|
108
|
700
|
FP-10T
|
108
|
1700
|
|
125
|
FP-12.5T
|
133
|
700
|
FP-12.5T
|
133
|
1700
|
|
150
|
FP-15T
|
159
|
800
|
FP-15T
|
159
|
1800
|
|
200
|
FP-20T
|
219
|
800
|
FP-20T
|
219
|
1800
|
|
250
|
FP-25T
|
273
|
800
|
FP-25T
|
273
|
1800
|
|
300
|
FP-30T
|
325
|
800
|
FP-30T
|
325
|
1800
|
|
350
|
FP-35T
|
377
|
800
|
FP-35T
|
377
|
2050
|
|
400
|
FP-40T
|
426
|
800
|
FP-40T
|
426
|
2300
|
|
450
|
FP-45T
|
480
|
800
|
FP-45T
|
480
|
2550
|
|
500
|
FP-50T
|
530
|
800
|
FP-50T
|
530
|
2800
|
|
|
|
