电动球阀安装说明,电动球阀控制器的安装说明 |
点击次数:1818 来源网站:http://www.wtfm.cc/ProList/T102 发布时间:2015-06-27< |
电动球阀控制器的安装与调整主要需要注意以下几点:

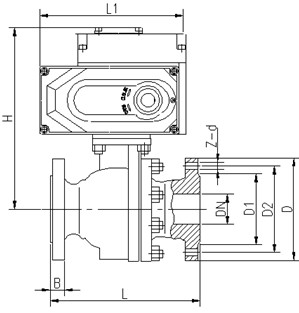

1、购的型号规格按图将其安装固定,后面板上的接地端子必须可靠接地。
2、控制器和电动装置的电路图号是相同的,用电缆按相同的端子号把控制器和电动装置连接起来,如果用户不需要现场控制,12、13、14端子可不接。电动球阀控制器用于自控系统中时,12、13、14端子用于“自动开”、“自动关”对应信号的输入端子。
3、按下电源键,电源指示灯亮,现场远控开关指向远控,远控指示灯亮。
4、用手轮将阀门开启至50%开度处,按下开阀或关阀键,检查电动球阀的旋向与所按的按键是否一致,如不一致立即按停止键,切断三相电源,调换三相电源中的任意两相。
5、按下开阀键,当球阀全开到位时,前面板上的开阀指示灯亮;按下关阀键,当球阀全关到位时,前面板上的关阀指示灯亮;当球阀在开或关的过程中需要停止时,按停止键,球阀停止。把4号和7号端子短接,前面板上的事故灯亮。
6、当电动球阀处在全开位置时,调前面板上的调整电位器,使开度表显示100%处。
7、现场远控开关指向现场,现场指示灯亮,短路12号和13号端子,球阀和开向运行,为点动状态;短路12号和14号端子,球阀向关向运行,为点动状态。
8、后面板上的保险管5×20,1A。
电动球阀功能要求
根据工程控制要求,对电动球阀来讲,其控制功能是由电动装置来完成的。使用电动球阀的目的,就是对球阀的开、闭以及调节联动实现非人工的电气控制或计算机控制。目前的电动装置使用已不只是为了节省人力了。由于不同厂家产品的功能和质量差异较大,因此,选择电动装置和选择所配球阀对工程同等重要。 |
|
|
