上装式双向密封偏心球阀使用安装说明书
点击次数:1305 来源网站:http://www.wtfm.cc/news/ 发布时间:2016-09-17<

一、上装式双向密封偏心球阀的工作原理

上装式双向密封偏心球阀是传统球阀富有灵性变化的结晶;它是将两个金属球冠固定在偏心球体上,通过偏心曲轴的90度旋转,实现阀门的启闭,与金属球冠密封面接触的金属阀座在轴向和径向浮动,以补偿球冠与阀座的配合误差.简单可靠的结构及有效的密封方式使它不但可以更具优势地替代闸阀,而且可适用于它不可使用的系统中。其核心技术属国内首创,它设计独特、结构新颖。上装式双向密封偏心球阀采用偏心契紧原理,通过传动机构达到闸紧、调节、关闭的目的,密封圈与球冠都是金属面环带硬面接触密封,双偏心结构阀门在开启时球孔与管道完全畅通,流通载面大,且阀门不被冲刷,无流阻。关闭时阀芯不被冲刷,关闭时阀芯球面沿阀座渐进,具有擦拭剪切功能,有效地切除结垢障碍,实现可靠密封。它对容易结垢的介质输送特别有效。上装式双向密封偏心球阀阀座双球冠阀组成双面密封,双向受压,Q47的原理一样,不受介质流向的限制,可以任意安装;座与球冠留有补偿量,当阀座磨损后,关闭时再转动少许,仍能可靠密封,延长使用寿命,本阀的最大的特点是在工况装置系统卸压后,阀门可在线检查和维修,检修时只需打开阀盖吊出球冠和支承体而不必将整个阀门从管道上卸下来,这给地下管线,特别是原子能工业用球阀带来很大方便。

二、上装式双向密封偏心球阀的使用环境

1.适用于清水,原水(含泥砂),污水,海水,蒸水,,城市采暖供热等要求严紧的系统中。

2.双向软密封偏心半球阀适用温度-40摄氏度~135摄氏;而双向硬密封偏心半球阀适用温度为常温至600摄氏度左右。

3.适用于水坝底部放空阀和控制阀(高流速状态).煤粉灰渣,适用于液态、固态两相混流或液态输送中化学反应有结晶析出或结垢的工业管道输送。产品结构特点根据顾客所需介质、温度要求不同,球冠采用铬钼、钒合金,阀座堆焊铬、钼合金、铬合金、不锈钢合金满足不同料浆输送的需要。

4.适用于泵输送第统的阀门,如加压系统,中央空调系统.

5.可配置成安全阀,流量控制阀,爆管阀,减压阀等.

6.适用于自来水系统,煤气系统,天然气系统等地下管线(高度小

三、上装式双向密封偏心球阀的优点

1.压力损失小:上装式双向硬()偏心球阀由不同心的两个偏心球冠组成,全开时,其流道会一直接连通管道,水头损失及小,水损为零,流道完全畅通,内腔自动清洗,阀芯90度旋转,自动冲洗阀体内腔,将介质中的杂物清洗干净并且介质不会沉积在阀腔内。

2.耐颗粒磨损:上偏心双向偏心球阀关阀时,利用双偏心的原理在关闭过程中,由两个不同偏心球冠分别与双向偏移的两个阀座只在最后一刻接触并实现双向密封,而不形成摩擦;且阀座上的密封环堆焊耐磨自润滑合金,不易磨损,不易被冲刷;刀形球口的球冠与阀座之间具有擦拭清扫和剪切作用不易结垢,即使严重结垢的介质也不影响密封和关闭。

3.自动补偿密封可靠:上装式双向密封偏心球阀是由两个不同偏心双球冠双阀座构成了双密封,双向受压都有非常良好的密封;利用偏心,球体与阀座越关越紧,从而得到良好的密封;在则阀座在受压时,阀座自动向球体推紧,压力越高阀座向球体越推越紧,从而得到良好的密封;因此本阀属于双向压,双向压也能达到100%的零泄漏;在长期的使用下,阀座密封如有磨损或损伤,在弹簧作用下阀座自动向球体推紧,从而得到良好的自动补偿功能。

4.适合高流速介质:因球体隐藏在阀腔的一侧而形成直通流道无流阻,坚固的偏心固定曲轴,在高流速的介质中无振动、无噪音。

5、寿命长开关轻松:无易损部件,由于偏心的作用,阀门启闭过程中两个球冠与阀体上两个阀座的密封面完全脱离,使阀座表面与球冠球面间无擦伤做无摩擦转动,有效的减少了操作力矩扭,操作轻巧;阀门的自动补偿功能,大大的提高了阀门的寿命。

6.维修方便:上装式双向密封偏心球阀的上装式设计,球冠和支球体从阀门上部装入;检修时只需打开阀盖吊出球冠和支球体即可进行维修和密封环及其他配件,不必将整个阀门从管道上卸下来,这给地下管线,特别是原子能工业用球阀带来很大方便。

上装式双向密封偏心球阀在维修作业的同时可以酌情保留管道中的介质,不会造成能源的浪费;这便免除了使用方许多前期辅助工作,使维修变得较为简捷.

在一些特定的场合,本阀门在进行抢修期间可以不影响管道系统的正常运行,只要在取出球体组合件后迅速封闭上口便可立即恢复管道的带压运行,使抢修阀门造成的效益损失降低到最小程度。

四、上装式双向密封偏心球阀执行标准

设计和制造

GB/T12237-1989

法兰连接

GB/T9113.1-2005

检验和试验

GB/T13927-1992

结构长度

CTV-2004

五、上装式双向密封偏心球阀性能规范

公称压力PN

1.6

2.5

4.0

6.4

Class150

Class300

常温最大工作压力〔MPa

1.6

2.5

4.0

6.4

2.0

5.0

壳体强度试验压力〔MPa

2.4

3.8

6.0

9.6

3.0

7.5

气密封试验压力〔MPa

0.6

0.6

0.6

0.6

0.6

0.6

高压密封试验压力〔MPa

1.76

2.75

4.4

7.1

2.2

5.5

渗漏率

0.1×DNmmз/s〔符合GB/T13927-92标准〕

适用温度〔℃〕

软密封:-40℃~:350;硬密封:-50℃~600

适用介质

天然气、水蒸汽、油品类、酸类、碱类、煤粉、煤灰、废渣、泥浆、含颗粒状、含纤维等各类介质;

传动形式

蜗轮传动、电动传动、气动传动、液动传动

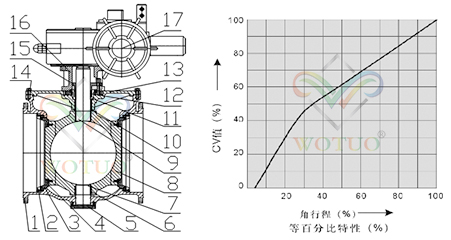

六、上装式双向密封偏心球阀主要零件材料

 上装式双向密封偏心球阀使用安装说明书

序号

名称

材质

1

阀体

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

ZG15Cr1Mo1V

2

压板

Q235A

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

25Cr2Mo1V

3

阀座

Q235A+PTFE

1Cr18Ni9Ti/PTFE

0Cr18Ni12Mo2Ti/PTFE

25Cr2Mo1V/PTFE

4

球冠

1Cr18Ni9Ti特殊处理

1Cr18Ni9Ti特殊处理

0Cr18Ni12Mo2Ti特殊处理

1Cr18Ni9Ti特殊处理

5

后盖

Q235A

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

25Cr2Mo1V

6

轴套

SF-1

FB090

FB316

FB090

7

下阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

1Cr18Ni9Ti

8

球体

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

ZG15Cr1Mo1V

9

上阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

1Cr18Ni9Ti

10

轴套

SF-1

FB090

FB316

FB090

11

填料盘

Q235A

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

25Cr2Mo1V

12

填料

柔性石墨

柔性石墨

柔性石墨

柔性石墨

13

阀盖

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

ZG15Cr1Mo1V

14

螺栓

35

0Cr18Ni9

0Cr18Ni9

15Cr1Mo1V

螺母

45

0Cr18Ni9

0Cr18Ni9

20CrMo

15

压盖

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

ZG15Cr1Mo1V

16

支架

WCB

WCB

WCB

WCB

17

电动头

KTQ

七、订货需知:

1.上装式双向密封偏心球阀有不同的温度级别、不同的使用介质,请需方订货时必须注明使用温度、介质。注:温度较高时阀内密封件材质必须变换

2.需方若需要超越现有的操作方式、规格、尺寸及材料范围的上装式双向密封偏心球阀球阀,本厂也可单独设计制造,但必须在订货合同中注明。
