上装式球阀整体斜面结构的四大特点
点击次数:1633 来源网站:http://www.wtfm.cc/ProList/T102 发布时间:2016-10-03<

在工程中通常使用的球阀,大多采用侧装式,此种结构普遍存在着启闭力矩大,并且因温差及管道安装应力的影响而增加了启闭力矩或者造成泄漏,大大减少了阀门的使用寿命,无法适应阀门行业的需要。整体斜面球阀应用高新技术,采用新结构、新工艺和新标准,利用功能最为强大的三维设计软件Pro/Engineer 进行精心研发,运用套在阀杆上与阀盖之间的高性能压缩弹簧的弹簧力,当密封副磨损时,弹簧力能自动补偿的原理,完美的技术,大大提升了阀门在管道中的致密性。独特的顶装式整体结构,外型新颖,性能优异,达到国内外先进水平,已经广泛的各行业应用。

虽然在各行业已经有广泛的应用,但是远不如侧装式球阀应用普遍,很多阀门 工作者可能对其结构没有充分的了解,下面我们就上装式球阀的整体斜面机构进行分析:

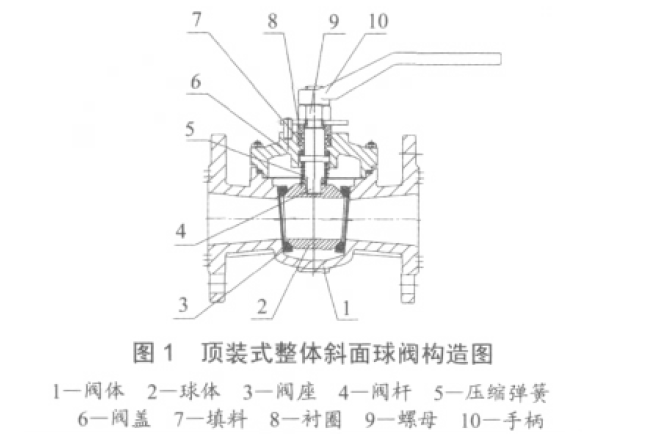

1)整体斜面球阀的主要构件(图1):整体双斜面式阀体、球体、阀座、阀杆和压缩弹簧、阀盖、填料、衬圈、压紧螺母及手柄等。

 上装式球阀整体斜面结构特点

2)球阀在使用过程中做开启、关闭动作时,由于受介质的冲刷、腐蚀和积聚,造成密封面不同程度的磨损,导致阀门泄漏严重,这时采用图1 形式,在压缩弹簧的弹簧力的作用下,双斜面密封面达到自动补偿,填补了阀座密封性破坏的缺陷,保证了良好的密封性能,维持了系统的正常运行。

3)整体楔式上装型结构,无需将阀门从管道上拆下,只要卸下阀盖即可进行维修或更换零件,提高了工作效率,改善了阀门管道的使用工况。

4)阀盖内装有优质V 型填料起密封减磨效应,该填料具有良好的自密封性能,密封可靠。

   上装式整体斜面球阀是一种新型的整体法兰球阀,其结构紧凑,构造美观。球阀的设计制造、结构长度和法兰连接尺寸标准以及材料的化学元素和力学性能均按GB 的规定要求。该阀现已广泛应用于石油、化工、轻工、建筑、冶金油品、水、腐蚀性流体工程及铝业氧化铝粉输送工程,球阀的使用寿命比普通球阀长12倍,具有优越的使用性能。
