 |
|
|
|
 |
新闻中心 News |
您的位置:首页>新闻中心>不同的阀体材质、阀盖材料适用的介质温度是多少? |
 |
不同的阀体材质、阀盖材料适用的介质温度是多少? |
点击次数:2571 来源网站:http://www.wtfm.cc/ 发布时间:2018-03-22< |

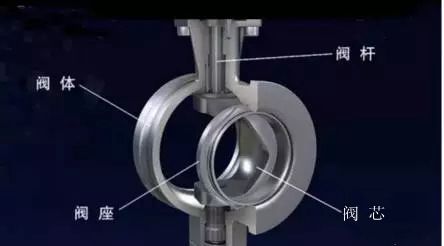

阀门温度与压力之间的关系,阀门使用温度与压力有着一定的内在联系,又相互影响;其中,温度是影响的主导因素,一定压力的阀门仅适应于一定温度范围,阀门温度的变化能影响阀门使用压力。碳素钢阀门的公称压力为10MPa,当介质工作温度为200℃时,其最大工作压力P20为10MPa;当介质工作温度为400℃时,其最大工作压力P40为5.4MPa;当介质工作温度为450℃时,其最大工作压力P20为4.5MPa。
灰铸铁阀体、阀盖适用的介质最高使用温度为250℃。
可锻铸铁阀体、阀盖适用的介质最高使用温度为300℃。
球墨铸铁阀体、阀盖适用的介质最高使用温度为350℃。
高硅铸铁阀体、阀盖适用的介质最高使用温度为120℃。
碳素钢阀体、阀盖适用的介质最高使用温度为425℃(锻件16Mn、30Mn可达450℃)。
Cr5Mo合金钢阀体、阀盖适用的介质最高使用温度为550℃。
1Cr18Ni9Ti和Cr18Ni12Mo2Ti不锈钢阀体、阀盖适用的介质最高使用温度为600℃。
铜合金阀体、阀盖适用的介质最高使用温度为200℃。
钛阀体、阀盖适用的介质最高使用温度为300℃。
塑料阀体、阀盖适用的介质最高使用温度:尼龙100℃、氯化聚醚100℃、聚氯乙烯60℃、聚三氟氯乙烯-60~120℃、聚四氟乙烯-180~150℃。
橡胶隔膜阀视橡胶种类不同而定,天然橡胶60℃;丁腈橡胶、氯丁橡胶80℃;氟橡胶150℃。
阀门衬里用橡胶、塑料时,以橡胶、塑料的耐温性能为准。
陶瓷和玻璃阀门,其耐温急变性差,一般用于90℃以下。
搪瓷阀门耐温性能受到密封圈材料的限制,最高介质温度下超过150℃。
阀门材质使用温度及压力对照表
阀门材质
|
适用压力、温度及牌号
|
灰铸铁
|
适用于公称压力PN≤1.0MPa,
温度为-10℃~200℃的水、蒸汽、空气、煤气及油品等介质,
常用牌号为:HT200、HT250、HT300、HT350。
|
可锻铸铁
|
适用于公称压力PN≤2.5MPa,
温度为-30~300℃的水、蒸汽、空气及油品介质,
常用牌号有:KTH300-06、KTH330-08、KTH350-10。
|
球墨铸铁
|
适用于PN≤4.0MPa,温度为-30~350℃的水、蒸汽、空气及油品等介质,
常用牌号有:QT400-15、QT450-10、QT500-7。
目前国内工艺水平,各厂参差不齐,用户又往往不易检验,建议PN≤2.5MPa,阀门还是采用钢制阀门为安全。
|
耐酸高硅球墨铸铁
|
适用于公称压力PN≤0.25MPa,
适用于温度低于120℃的腐蚀性介质。
|
碳素钢
|
适用于公称压力PN≤32.0MPa,
温度为-30~425℃的水、蒸汽、空气、氢、氨、氮及石油制品等介质。
常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn。
|
铜合金
|
适用于PN≤2.5MPa的水、海水、氧气、空气、油品等介质,
温度-40~250℃的蒸汽介质,
常用牌号为ZGnSn10Zn2(锡青铜),H62、Hpb59-1(黄铜)、QAZ19-2、QA19-4(铝青铜)。
|
高温铜
|
适用于公称压力PN≤17.0MPA,
温度≤570℃的蒸汽及石油产品,具体选用必须按照阀门压力与温度规范的规定。
常用牌号有ZGCr5Mo,1Cr5M0.ZG20CrMoV, ZG15Gr1Mo1V, 12CrMoV , WC6, WC9等牌号。
|
低温钢
|
适用于公称压力PN≤6.4Mpa,
温度≥-196℃乙烯,丙烯,液态天然气,液氮等介质,
常用牌号有ZG1Cr18Ni9 、0Cr18Ni9、 1Cr18Ni9Ti 、ZG0Cr18Ni9
|
不锈耐酸钢
|
适用于公称压力PN≤6.4Mpa ,
温度≤200℃硝酸,醋酸等介质,
常用牌号有ZG0Cr18Ni9Ti 、 ZG0Cr18Ni10<耐硝酸>,ZG0Cr18Ni12Mo2Ti 、ZG1Cr18Ni12Mo2Ti<耐酸和尿素>
|
|
|
|
