工业过程控制系统用电磁阀如何选型及工作原理 |
点击次数:399 来源网站:http://www.wtfm.cc/ 发布时间:2023-12-03< |

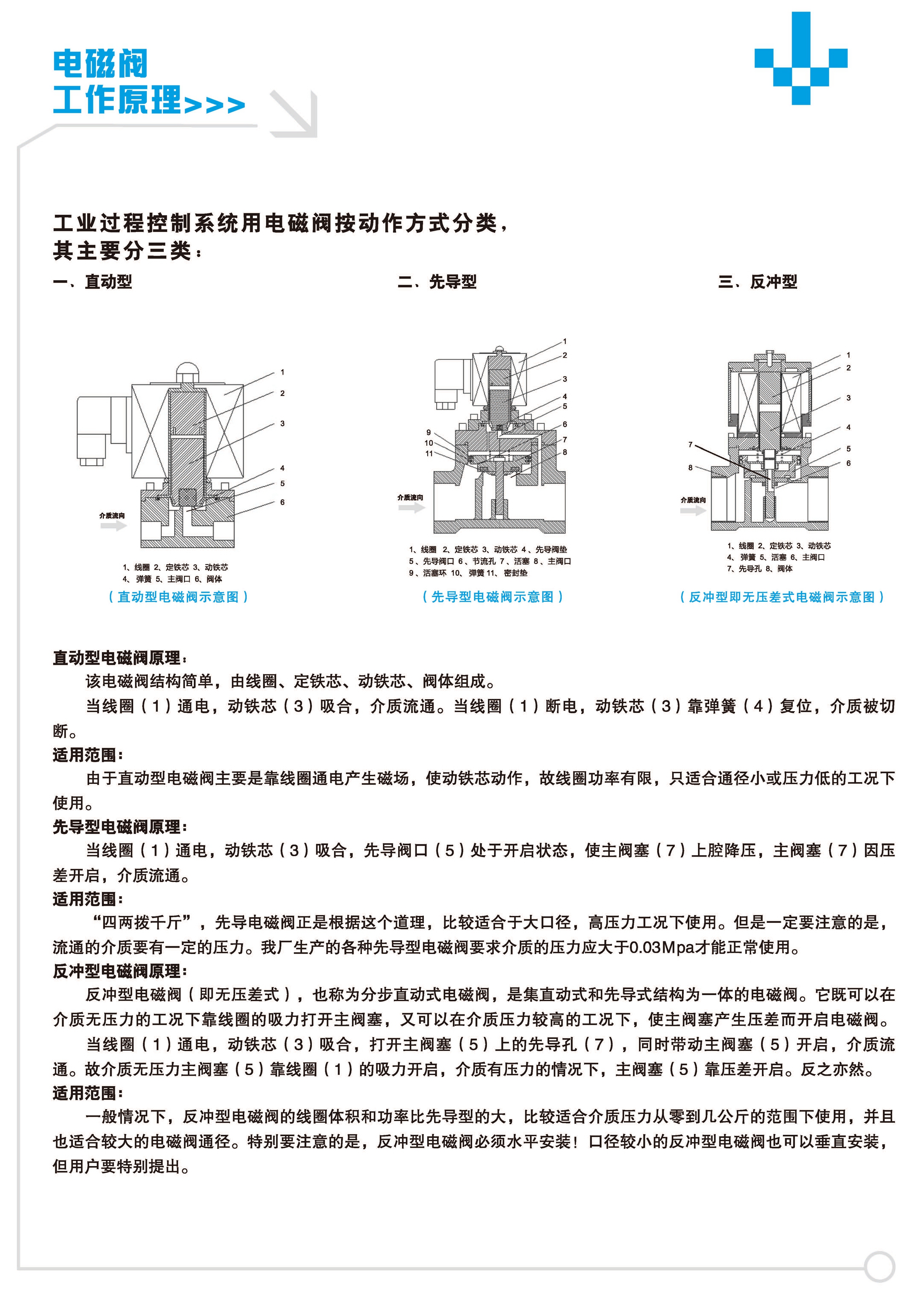

工业过程控制系统用电磁阀按动作方式分类,其主要分三类。
一、直动型;
二、先导型;
三、反冲型;
直动型电磁阀原理
该电磁阀结构简单,由线圈、定铁芯、动铁芯、阀体组成。
当线圈(1)通电,动铁芯(3)吸合,介质流通。当线圈(1)断电,动铁芯(3)靠弹簧(4)复位,介质被切断。
适用范围
由于直动型电磁阀主要是靠线圈通电产生磁场,使动铁芯动作,故线圈功率有限,只适合通径小或压力低的工况下使用。
先导型电磁阀原理
当线圈(1)通电,动铁芯(3)吸合,先导阀口(5)处于开启状态,使主阀塞(7)上腔降压,主阀塞(7)因压差开启,介质流通。
适用范围
四两拨千斤,先导电磁阀正是根据这个道理,比较适合于大口径,高压力工况下使用。但是一定要注意的是,流通的介质要有一定的压力。我厂生产的各种先导型电磁阀要求介质的压力应大于0、03Mpa才能正常使用。
反冲型电磁阀原理
反冲型电磁阀(即无压查式),也称为分步直动式电磁阀,是集直动式和先导式结构为一体的电磁阀。它既可以在介质无压力的工况下靠线圈的吸力打开主阀塞,又可以在介质压力较高的工况下,使主阀塞产生压差而开启电磁阀。
当线圈(1)通电,动铁芯(3)吸合,打开主阀塞(5)上的先导孔(7),同时带动主阀塞(5)开启,介质流通。故介质无压力主阀塞(5)靠线圈(1)的吸力开启,介质有压力的情况下,主阀塞(5)靠压差开启。反之亦然。
适用范围
一般情况下,反冲型电磁阀的线圈体积和功率比先导型的大,比较适合介质压力从零到几公斤的范围下使用,并且也适合较大的电磁阀通径。
特别要主要的是,反冲型电磁阀必须水平安装!
口径较小的反冲型电磁阀也可以垂直安装,但用户要特别提出。
|
|
|
