ZZHP型带指挥器操作型自力式压力调节阀

氮封阀、供氮阀使用说明书

一、自力式压力调节阀概述

二、自力式压力调节阀结构与原理

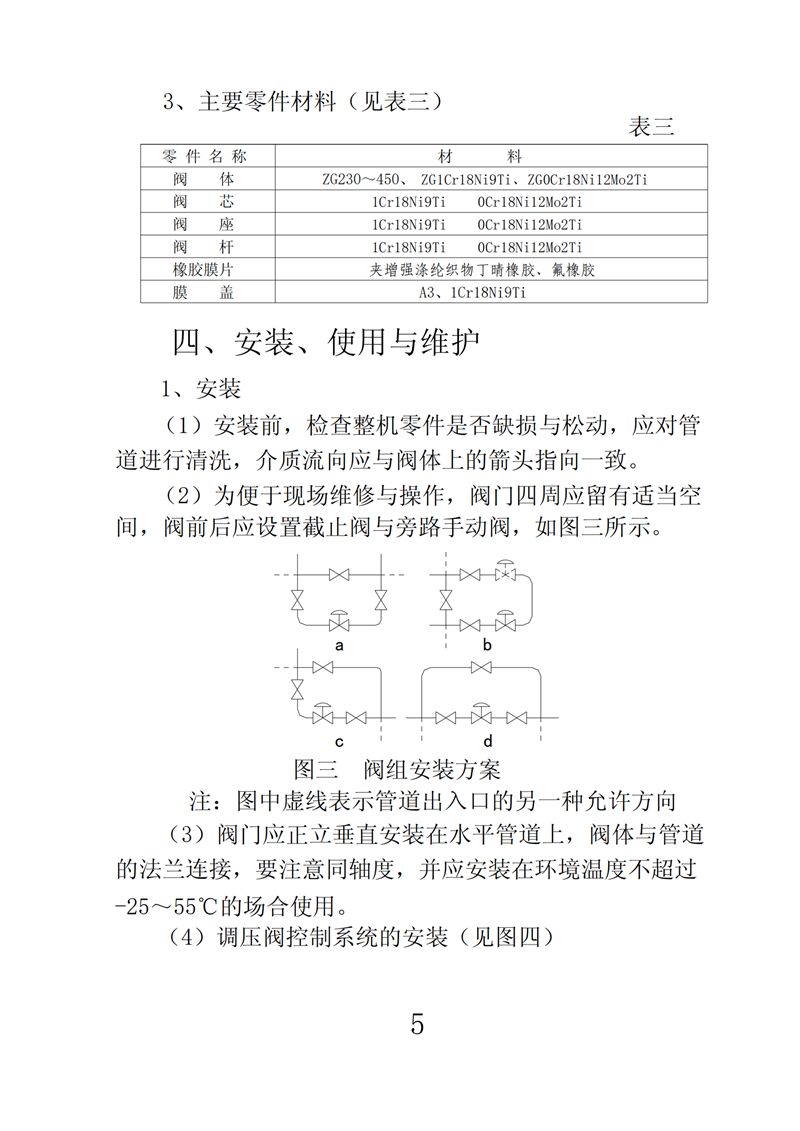

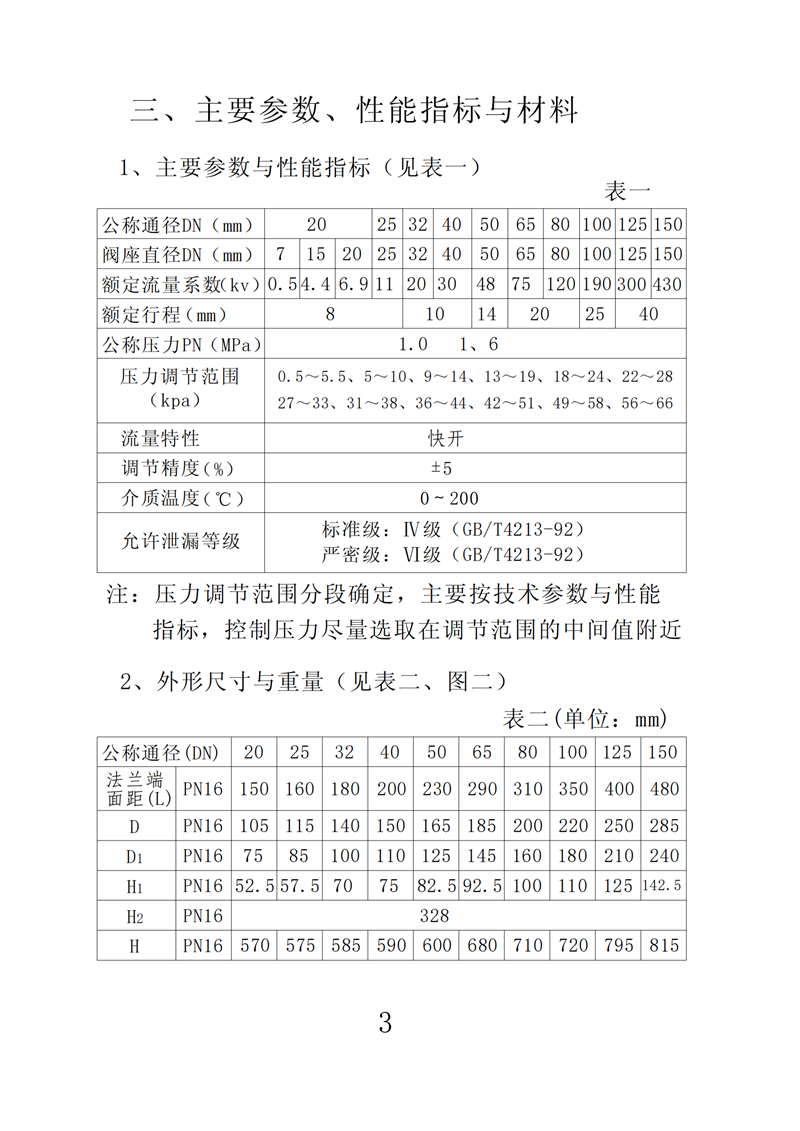

三、自力式压力调节阀主要参数、性能指标与材料

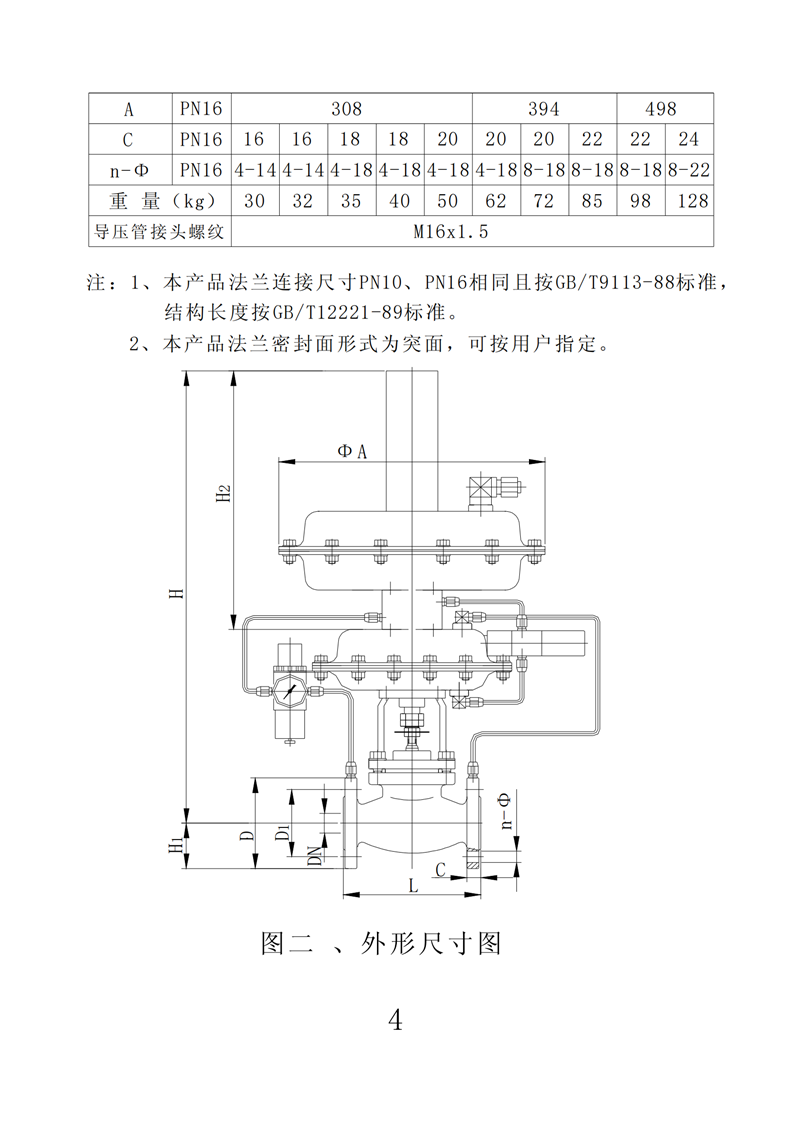

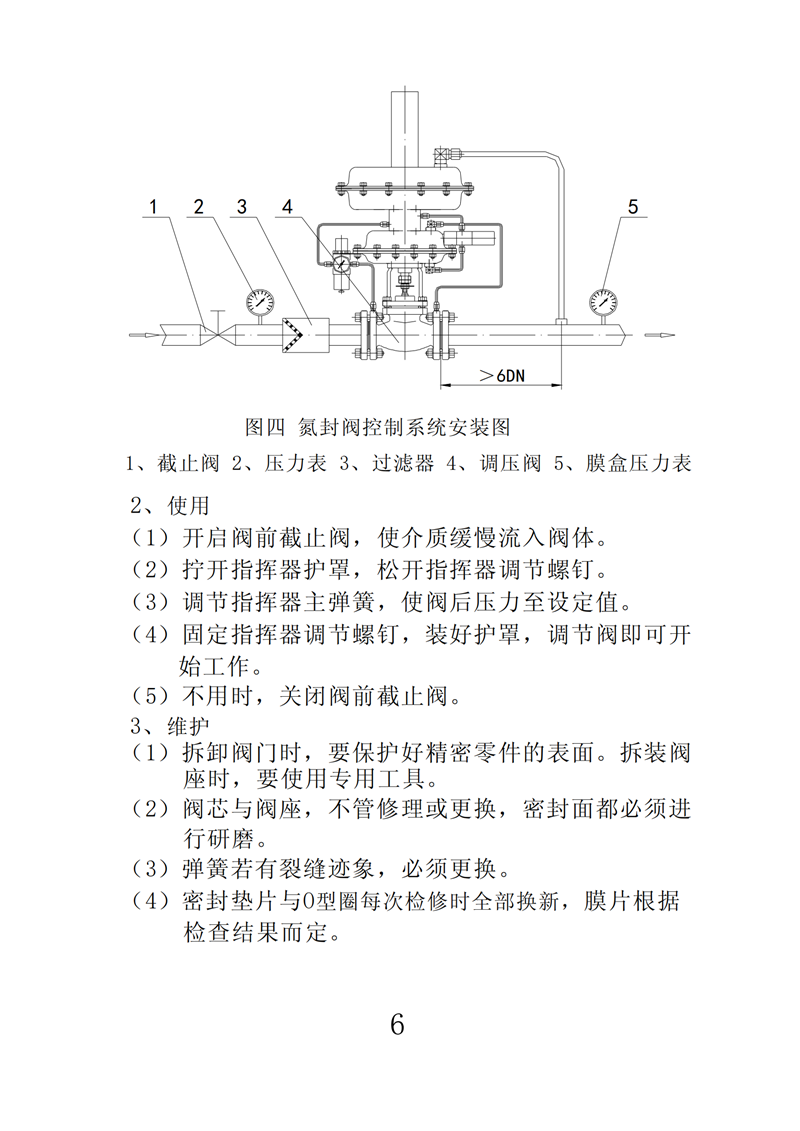

四、自力式压力调节阀安装、使用与维护

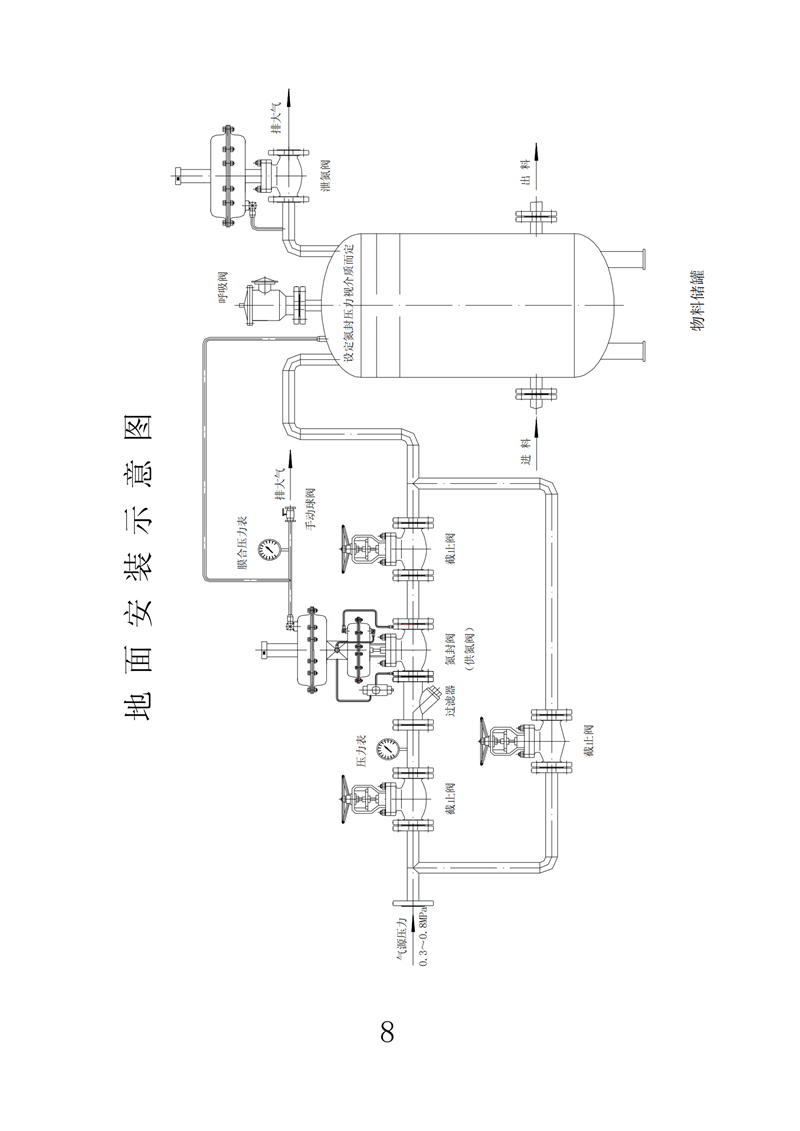

     ①地面安装示意图

     ②灌顶安装示意图

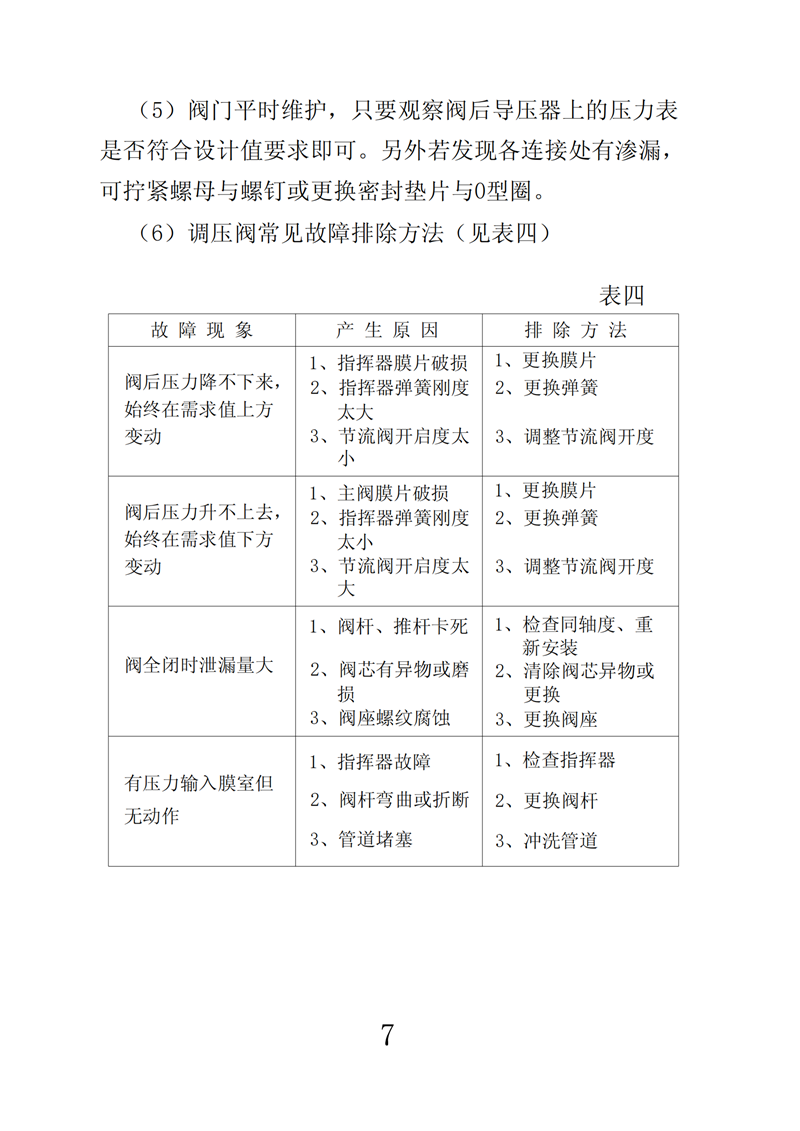

五、自力式压力调节阀型号编制说明

一、氮封阀、供氮阀概述

带指挥器操作型自力式单座压力调节阀（简称氮封阀），该阀无需外加能源，利用被调介质（气体、液体或水蒸汽）自身能量作动力源，引入指挥器的检测执行机构，以控制调压阀的阀芯位置，改变流经阀门的介质流量，使阀后压力保持在恒定值。

该阀的特点：压力设定值可在指挥器上实现，在运行中可随意调整，因而方便、快捷、省力；控制精度比一般调压阀高一倍左右；主要用于储罐顶部氮气压力恒定，以保护罐内物料不被氧化。

二、氮封阀、供氮阀结构原理

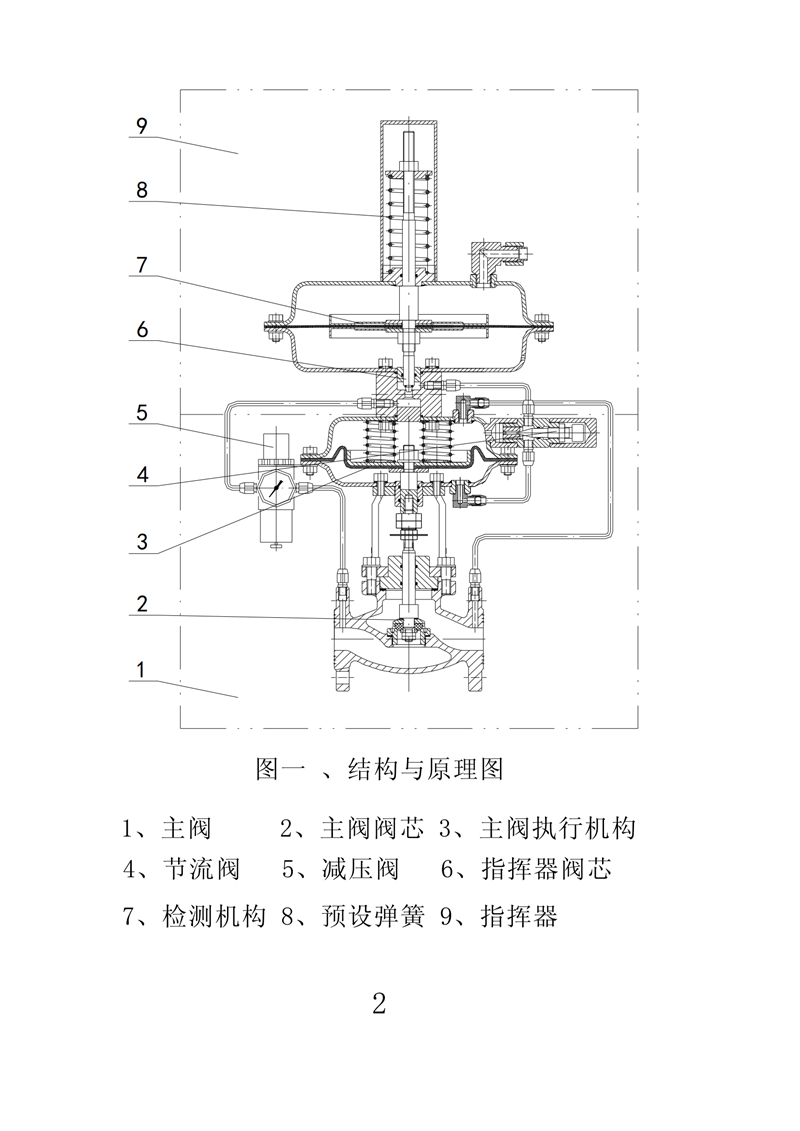

氮封阀是由主阀、指挥器与接管等三部分组成（见图一）。其工作原理: 在正常情况下，阀后压力稳定在设定值（如50mmH2O）, 这时检测执行机构上下膜室压力处于平衡状态，指挥器阀芯（6）与主阀阀芯（2）均在关闭位置。当阀后压力低于设定值（如50mmH2O）时, 由于指挥器预设弹簧（8）的作用力，在指挥器阀杆上产生拉力，打开指挥器阀芯（6），这时阀前介质经过信号管道分别流入主阀的上下膜室，经过节流阀（4）的调节使上下膜室形成压力差( 下膜室压力＞上膜室压力) ，压缩主阀执行机构弹簧、推动主阀推杆、阀杆，打开主阀阀芯（2），介质就由阀门进口流向阀后，直至阀后压力上升到设定值。这时阀后介质通过取压点与检测机构相连的信号接管进入检测机构上膜室，产生向下的推力与预设弹簧力相平衡，关闭指挥器阀芯（6）、又由于主阀执行机构中弹簧作用，关闭主阀，此时检测执行机构上下膜室内压力又恢复到平衡状态，从而达到自动调节压力之目的。
