气动薄膜调节阀的应用-上海沃托阀门有限公司技术提供
 随着工业自动化程度的不断提高，调节阀作为自动调节系统的最终执行机构，得到越来越广泛的应用，调节阀应用的好坏直接关系着生产的质量与安全。因此，本人结合长期从事自控系统的设计，仪表造型及安装、调试及维护的经验，谈一谈薄膜调节阀应用。
1 气动薄膜调节阀的选型

1.1 根据使用要求选型

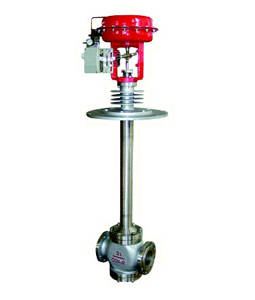

气动薄膜调节阀由阀芯和阀体（包括阀座）两部分组成，按不同的使用要求有不同的结构形式，气动薄膜调节阀主要有直通单座阀、双座调节阀和高压角式调节阀。直通单座阀泄漏量小，流体对单座阀芯的推力所形成的不平衡力很大，因此直通单座阀适用于要求泄漏量小、管径小和阀前后压差较低的场合。直通双座阀阀体内有上下两个阀芯，由于流体作用于上下阀芯的推力方向相反而大致抵消；所以双座阀的不平衡力很小，允许阀前后有较大的压差。但由于阀体内流路复杂，用于高压差时对阀体的冲蚀损伤较严重，不宜用于高粘度、含悬浮颗粒或含纤维的介质。此外由于受加工条件的限制，双座阀上下两个阀芯不易同时关严，所以关闭时泄漏量大，尤其是在高温或低温的场合下使用时，因材料的热膨胀系数不同，更易引起严重的泄漏。角式高压阀阀体为直角式，流路简单、阻力小，受高速流体的冲蚀也小，特别适用于高压差、高粘度和含悬浮物颗粒状物质的流体，也可用于处理汽液混相，易闪蒸汽蚀的场合。这种阀体可以避免结焦、粘结和堵塞，便于清洁和自净。

1.2 根据安全性选型

气动薄膜调节阀有气开阀和气闭阀两种形式。根据不同生产工艺上的安全和使用要求考虑，当信号压力中断时调节阀处于打开或关闭位置，对工艺生产造成的危害性大小而定。如果阀门处于关闭位置时危害小，则选用气开阀，信号压力中断时，使调节阀处于关闭位置，反之，则选用气闭阀。

1.3 流量特性

在自控系统的设计过程中选择气动薄膜调节阀应着重考虑流量特性。典型的理想特性有直线流量特性、等百分比流量特性（对数流量特性）、快开流量特性和抛物线流量特性四种。直线流量特性在相对开度变化相同的情况下，流量小时流量相对变化值大；流量大时，流量相对变化值小。因此，直线流量调节阀在小开度（小负荷）情况下调节性能不好，
不易控制，往往会产生振荡，故直线流量特性调节阀不宜用于小开度的情况，也不宜用于负荷变化较大的调节系统，而适用于负荷比较平稳，变化不大的调节系统。百分比流量特性的调节阀在小负荷时调节作用弱，大负荷调节作用强，它在接近关闭时调节作用弱，工作和缓平稳，而接近全开时调节作用强，工作灵敏有效，在一定程度上，可以改善调节品质，因此它适用于负荷变化较大的场合，无论在全负荷生产和半负荷生产都较好的起调节作用。

1.4 调节阀口径的选择

应根据已知的流体计算出所要求的流量系数CV，再根据产品技术参数表选取合适的调节阀口径。在计算CV时要注意液体、气体、水蒸气和其它蒸气的区别。

2 气动薄膜调节阀的安装

调节阀安装是否合理，不仅关系到调节阀的安装、拆卸和维修方便与否，也决定了调节阀能否在自动调节系统中起到良好的调节作用，安装调节阀时应注意以下几点：

① 调节阀应垂直安装在水平管道上，如在特殊情况下需要水平和倾斜安装时，一般要加支撑。
② 为了防止调节阀膜片老化，延长使用寿命，安装时应尽量远离高温、振动和腐蚀严重的环境。
③ 为了便于维护检修，调节阀应安装在靠近地面或楼板的地方，为了检修拆卸方便，应注意调节阀距离地面（或楼板）留有适当的高度，对于正作用气开式调节阀，因阀芯拆卸时需从阀体下面取出，调节器阀距地面（或楼板）更应有足够的距离。
④ 为了调节阀和调节系统出现故障时不致影响生产和发生安全事故，一般都需要安装旁路和旁路阀。但旁路阀不能安装在调节阀的正上方，以免旁路阀内腐蚀性介质泄漏到调节阀上。调节阀前、后安装截止阀，对于高温、高压、高压、易冻、易粘稠介质，还要安装排泄阀。
