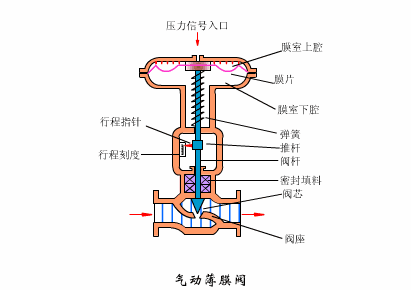

截止阀(stop valve,Globe Valve)的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
积极参与国际标准活动,加快截止阀型号国际标准的转化。世界已进入了经济全球化的发展时期,经济全球化的必然趋势是标准国际化。通过对ISO标准与我国截止阀标准的关联度的研究,对我国截止阀标准采标情况有个总体了解,确定采用方向,加大采标力度。同时,争取实质性参与国际标准化的工作,将我国截止阀标准融入国际标准中,争取国际阀门标准的话语权和主导权。由于历史原因和区域原因,目前ISO/TC153“阀门”已形成已欧美为主体的格局。全国阀门标委会一方面积极主动地参加并主办国际标准会议;另一方面,积极派出我国的专家加入到国际组织的标准委员会“TC”、分委会 “SC”和标准工作组 “WC”,认真对待国际标准草案的投票,并将对我国有利的条款提供给ISO/TC153秘书处,使国际标准中能体现我们的合理要求。
一、截止阀的主要标准:
1、GB12233-89《通用阀门 铁质截止阀与升降式止回阀》
2、GB12235-89《通用阀门 法兰连接钢制截止阀与升降止回阀》
3、JB/T53174-94《截止阀 产品质量分等》
4、JB/T53165-92《高压平衡截止阀》
5、GB/T587-93《船用法兰青铜截止阀》
6、GB/T590-93《船用法兰铸铁截止阀》
7、GB8464-87《内螺纹连接闸阀、截止阀、球阀、止回阀、基本尺寸、铁制截止阀》
8、GB8465.2-87《内螺纹连接闸阀、截止阀、球阀、止回阀 基本尺寸 铁制截止阀》
二、截止阀型号编制方法:
截止阀型号通常应表示截止阀类型代号、截止阀驱动方式代号、截止阀连接形式代号、截止阀结构形式代号、截止阀公称压力代号、截止阀密封面材料代号、截止阀阀体材料代号七单元组成。截止阀型号的标准化对截止阀的设计、选用、经销,提供了方便。
截止阀附加代号:W波纹管、D低温、B保温;
1)截止阀类别代号:J表示截止阀;
2)截止阀传动方式:手动无代号、5伞齿轮、6气动、9电动;
3)截止阀连接方式:4法兰连接、6焊接;
4)截止阀结构形式:1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型;
5)截止阀密封材质:F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工;
6)截止阀公称压力:16表示压力1.6mpa十六公斤的意思,PN1.6-32mpa、IN150LB-1500LB、5-63K;
7)截止阀阀体材料:A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316;
如:WJ41H-16C波纹管截止阀,W波纹管、J截止阀、4法兰、1直通式、H不锈钢、16压力十六公斤、C碳钢。
三、截止阀主要型号及执行标准
1.不锈钢截止阀型号:J41W 口径:15-400mm压力:1.6/16.0MPa材质:铸钢、不锈钢
J41W型不锈钢截止阀设计与制造标准: ●法兰尺寸按JB/G79-94 ● 设计制造按GB12235-89 ● 结构长度按GB12221-89 ● 阀门检查和试验按GB13927
2.直通式截止阀型号:J41H/W 口径:15~200mm压力:1.6MPa/6.4MPa材质:铸钢、不锈钢
J41H/W直通式截止阀设计与制造标准: ●设计与制造: GB12233 ●法兰尺寸按: JB/T79 GB9113 ●结构长度:GB12221 ●检验与实验:GB/T13927
3.波纹管截止阀型号:WJ41H 口径:1.6MPa/4.0MPa压力:15~200mm材质:铸钢、不锈钢
WJ41H型截止阀引用标准 :●对焊口标准:GB12224 Butt-welding:GB12224 ● 制造标准:GB12234 ● 结构长度:GB12221 ● 法兰标准:JB79 Flange:JB79 ● 试验标准:GB13927 Test:GB13927
4.氧气截止阀型号:YJ41W 口径:15~400mm压力:2.5MPa材质:铸钢、不锈钢
YJ41W型截止阀设计与制造标准: ● 设计与制造:GB12235 ●法兰尺寸按:GB9113 ● 结构长度:GB12221 ● 检验与实验:GB/T13927
5.保温截止阀型号:BJ41W 口径:1.6MPa/2.5MPa压力:15~250mm材质:铸钢、不锈钢
BJ41W保温截止阀设计与制造标准: ● 设计与制造:GB12235-59 ●法兰尺寸按:JB/T79-94 ● 结构长度:GB12221-89 ● 检验与实验:GB13927
6.节流截止阀型号:FJ41、FJL41、CJ41 口径:压力:材质:铸钢、不锈钢
本节流截止阀是一种新型的节流、截止、放空产品,该截止阀具有多级节流效果,节流效果明显、密封可靠、操作维护方便等特点。
7.角式截止阀型号:J44H/Y 口径:50~150mm压力:1.6MPa/6.4MPa材质:铸钢、不锈钢
角式截止阀设计与制造标准: ● 设计与制造:GB12233 ● 法兰尺寸:JB/T79 GB9113 ● 结构长度:GB12221 ●检验与实验:GB/T1392
8.高压截止阀型号:J44H 口径:3~100mm压力:16.0MPa/32.0MPa材质:铸钢、不锈钢
高压截止阀设计与制造标准: ●设计与制造:GB12233 ●法兰尺寸:GB9113 ●结构长度:GB12221 ●检验与实验:GB/T13927
9.夹套保温截止阀型号:BJ45H/W 口径:15~150mm压力:2.5MPa/6.4MPa材质:铸钢、不锈钢
夹套保温截止阀设计与制造标准: ● 设计与制造:GB12233 ● 法兰尺寸:JB/T79 GB9113 ● 结构长度:GB12221 ● 检验与试验:GB/T13927
10.真空截止阀型号:NKJ61H/Y 口径:10-100mm压力:4.0/10.0MPa材质:铸钢、不锈钢
NKJ61H/Y截止阀适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。
11.电动焊接截止阀型号:J961H/Y 口径:20~100mm压力:25.0MPa、32.0MPa材质:铸钢、不锈钢
J961H/Y型焊接截止阀设计与制造标准: ●对焊连接尺寸:GB/T15198.3-95 ● 设计与制造: JB/T3595-93 ● 压力温度:---- ● 结构长度:E101 ● 检验与实验:GB/T13927-92
12.J941H电动法兰截止阀型号
电动法兰截止阀特点:J941H、J941Y、J941W法兰截止阀符合GB、JB、ANSI、JSI、BS、DIN等国内外先进标准GB12235及美国标准ANSI B16.34要求,结构合理、密封可靠、性能良好、造型美观。法兰连接钢制截止阀适用于公称压力1.6Mpa~16.0Mpa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上,切断或接通管路介质。国标电动法兰截止阀,国标截止阀,
13.衬氟直角截止阀直流式截止阀
衬氟截止阀适用在-50~150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体,液体介质的管路上使用.
14.NKJ61H真空截止阀
真空截止阀主体采用铸锻结构,具有平行双密封副半强制双向密封,密封到位运动和楔形块楔紧运动分步作用实现零泄漏。2、真空截止阀密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。3、真空截止阀结构简单、紧凑、检修方便,使用寿命长。4、真空截止阀阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。
15.FJ41节流截止放空阀
节流截止放空阀广泛应用于石油、天然气、煤气、石油液化气及炼油、机场、化工、油气储运等的管道上作闭路装置.
16.JLH41H/Y防火型截止、节流、止回…
防火型截止、节流、止回多功能阀融截止、节流、止回三种阀门之功能,可代替泵出口截止、节流、止回阀三台阀门,实现一阀多用。2.可做为管道自动平衡分配阀使用,只要首次调好流量不动,以后停泵或开机都不需要再调,始终保持首次调好的流量。3.停泵后阀瓣自动快速止回,关闭平稳无水锤。4.长期停泵或泵修理,为确保安全密封,可将阀杆拧到底,顶住阀瓣即实现截止阀功能。
17.YJ41w氧气专用铜截止阀
氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成,具有机械强度高,耐磨损、安全性好等优点。使用在氧气管路上,具有最佳的防爆阻燃性能,消除了氧气管路上不安全因素
18.仪表针形截止阀
仪表针形截止阀适用于天然气,液化石油气,城市煤气,空气或氮气等非腐蚀性气体管路上.
19.UJ41H柱塞截止阀
柱塞截止阀由于密封圈采用新型非金属材料制成,具有经受长期高温、高压而不丧失弹性的性能,而且柱塞与密封圈之间的接触面积大,再者,密封圈系混合材料性能好,因此,密封可靠,经久耐用。主要适用于冶金、电业、化工、炼油、化肥、轻工、食品等行业中
20.DS/J41H水封截止阀
水封截止阀适用于公称压力PN2.5~6.4MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上,切断或接通管路中的介质
21.J44H/Y段钢钢角式截止(节流阀)
角式截止阀(节流阀)设计与制造标准设计与制造: GB12233●法兰尺寸:JB/T79 GB9113 ●结构长度: GB12221●检验与实验: GB/T13927
22.DJ41Y低温截止阀
低温截止阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统.
