电动球阀说明书,电动球阀选型要点说明 |
点击次数:2332 来源网站:http://www.wtfm.cc/ProList/T102 发布时间:2016-09-30< |
电动球阀是由电动执行机构和球阀共同构成电动球阀。是工业自动化过程控制的一种管道压元件,通常用于管道介质的远程开、关(接通、切断介质)控制。电动球阀是启闭件(球体)由阀杆带动,并绕阀杆的轴线作旋转运动的球阀。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等介质。电动球阀分为电动法兰球阀,电动对夹球阀,电动焊接球阀,电动丝扣球阀。根据密封形式还分为软密封电动球阀,硬密封电动球阀。用于截断或接通管路中的介质,亦可用用于流体的调节与控制。
一、电动球阀的选型要点
1.电动球阀的作用、使用工况条件和操纵控制方式。在选定参数时应注意:如果电动球阀要用于控制目的,必须确定如下额外参数:操作方法、最高和最小流量要求、正常流动的压力降、关闭时的压力降、电动球阀的最高和最小进口压力。根据选择的依据和步骤,合理、正确地选择时还必须对各种类型的内部结构进行详细了解,以便能对优先选用的电动球阀做出正确的抉择。管道的最终控制是。启闭件控制着介质在管道内的流向方式,电动球阀流道的形状使具备一定的流量特性,在选择管道系统最适合安装的电动球阀时必须考虑到这一点。
2.对电动球阀流体特性的要求:流阻、排放能力、流量特性、密封等级等。
3.工作介质的性质:工作压力、工作温度、腐蚀性能,是否含有固体颗粒,介质是否有毒,是否是易燃、易爆介质,介质的黏度等。
4.外形尺寸和外形尺寸要求:公称口径、与管道的连接方式和连接尺寸、外形尺寸或质量限制等。
5.对产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
二、电动球阀的特性分析
1.电动球阀使用特性
使用特性确定了电动球阀的主要使用性能和使用范围,属于电动球阀使用特性的有:电动球阀的类别(闭路、门、门等);产品类型(闸阀、截止阀、蝶阀、球阀等);主要零件(壳体、上盖、阀杆、阀瓣、密封面)的材质;传动方式等。
2.电动球阀结构特性
结构特性是确定了的安装、维修、保养等方法的一些结构特性,属于结构特性的有:的安装尺寸和总体高度、与管道的连接型式(法兰结构、内螺纹连接、夹箍连接、外内螺纹连接、焊接端连接等);密封面的型式(镶圈、内螺纹圈、堆焊、喷焊、壳体本体);阀杆结构型式(旋转杆、升降杆)等。
三、电动球阀的优点
1.流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小;
2.止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活;
3.阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大;
4.阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大;
5.由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长;
6.下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封;
7.防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

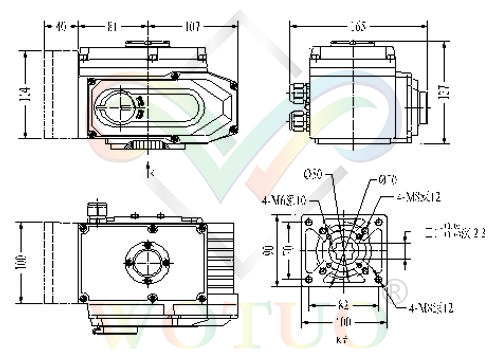

四、电动球阀的电动执行机构特点
1.齿轮式双活塞,输出力矩大,体积小。
2.选用铝金材料,重量轻、外形美观。
3.可在顶部、底部安装手动操作机构。
4.齿条式连接可调节开启角度、额定流量。
5.执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6.IS05211标准连接为产品的安装更换提供了方便。
7.两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与球阀的同步精度。
五、电动球阀执行机构附件的选项
1.切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
2.调节型附件:电气定位器、气动定位器、电气转换器。 |
|
|
