广式法兰球阀 |
产品型号： |
Q41F |
产品口径： |
DN15-100 |
产品压力： |
1.6-4.0MPa |
产品材质： |
铸钢、不锈钢等 |
产品简介： |
广式法兰球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门；广式法兰球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。 |
联系电话： |
021-57522756 |
|
广式法兰球阀压力性能规范
|
公称压力
|
PN
|
2.5,4
|
MPa
|
|
强度试验压力
|
PT
|
3.8,6,9,6
|
|
低压气密封试验压力
|
|
0.6
|
|
高压密封试验压力
|
|
2.8,4,4,7.04
|
|
适用介质
|
25F-25C/40C
|
Q41F-25P/40P
|
25R-Q41F/40R
|
|
水、油品、气、食品
|
硝酸类
|
醋酸娄
|
|
适用温度
|
-40-210℃
|
广式法兰球阀制造标准：
|
设计依据
|
国标系列
|
美标系列
|
|
设计标准
|
GB/T12237
|
AP16D
|
ANSI B16.34
|
|
法兰连接结构长度
|
GB/T12221
|
AP16D
|
ANSI B16.10
|
|
结构长度(焊接)
|
GB/T15188.1
|
AP16D
|
ANSI B16.10
|
|
连接法兰
|
GB/T9113
JB/T79
Hg20592
|
ANSI B16.5、B16.47
|
|
对焊端
|
GB/T12224
|
ANSI B16.25
|
|
试验和检验
|
GB/T9092
|
AP16D
|
AP1598
|
广式法兰球阀主要零件材料
|
适用介质
|
型号
|
阀体
|
球体、阀杆
|
手柄
|
密封圈
|
垫片、填料
|
|
水、蒸汽、油品
|
Q41F-16C、Q41F-25C
Q41F-40C
|
A105、45
|
1Cr18/1Cr18Ni9Ti
|
不
锈
钢
SS304
|
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL
|
聚四氟乙烯PTFE对位聚苯PPL
|
|
硝酸类
|
Q41F-16P、Q41F-25P
Q41F-40P
|
SS304/1Cr18Ni19Ti
|
SS304/1Cr18Ni9Ti
|
|
醋酸类
|
Q41F-16R、Q41F-25R
Q41F-40R
|
SS316/Cr18Ni12Mo2Ti
|
SS316/1Cr18Ni12Mo2Ti
|

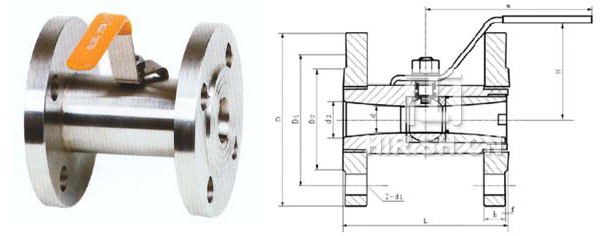

广式法兰球阀主要连接尺寸
|
公称通径
|
d
|
d2
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-d1
|
H
|
W
|
|
DNmm
|
in
|
|
15
|
1/2
|
10
|
15
|
92
|
95
|
65
|
45
|
14
|
2
|
4-14
|
60
|
110
|
|
20
|
3/8″
|
12.6
|
20
|
106
|
75
|
105
|
55
|
14
|
2
|
4-14
|
65
|
110
|
|
25
|
1″
|
17
|
24
|
109
|
85
|
115
|
65
|
16
|
2
|
4-14
|
70
|
110
|
|
32
|
1 1/4″
|
22
|
32
|
126
|
100
|
135
|
78
|
16
|
2
|
4-18
|
85
|
145
|
|
40
|
1 1/2″
|
25
|
38
|
136
|
110
|
145
|
85
|
16
|
3
|
4-18
|
90
|
145
|
|
50
|
2″
|
32
|
46
|
154
|
125
|
160
|
100
|
18
|
3
|
4-18
|
98
|
177
|
|
65
|
2 1/2″
|
44
|
60
|
170
|
145
|
180
|
120
|
20
|
3
|
8-18
|
110
|
190
|
|
80
|
3″
|
50
|
72
|
195
|
160
|
195
|
135
|
22
|
3
|
8-18
|
130
|
240
|
|
100
|
4″
|
65
|
92
|
215
|
180
|
215
|
155
|
22
|
3
|
8-18
|
150
|
260
|
|
|
|
|
|
