产品名称: |
法兰柱塞阀 |
产品型号: |
U41SM |
产品口径: |
DN15-300 |
产品压力: |
1.6-4.0MPa |
产品材质: |
铸铁、铸钢、不锈钢等 |

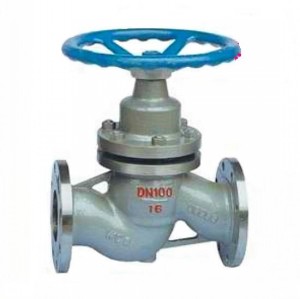

产品简介: |
法兰柱塞阀密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封,法兰柱塞阀密封环采用回弹性强、耐磨性高的无毒新型密封材料,法兰柱塞阀具有经受长期高温、高压而不丧失弹性,所以密封性能可靠,经久耐用。 |
联系电话: |
021-57522756 |
|
一、法兰柱塞阀阀体材料
铸钢
|
铸铁
|
不铁钢
|
含钼不铁钢
|
WCB
|
HT200
|
CF8(304)
|
CF8M(316)
|
二、法兰柱塞阀密封圈材料
上密封圈材料
|
下密封圈材料
|
四氟乙烯加柔性石墨(PTFE)
|
四氟乙烯加柔性石墨(PTFE)
|
三、法兰柱塞阀结构连接尺寸
1.6MPa U41SM-16Z U41SM-16C U41SM-16P/R
|
公称通径 DN(mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
主要外
形尺寸
及连接
尺寸
(mm)
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
405
|
460
|
520
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
155
|
185
|
210
|
265
|
320
|
375
|
435
|
b
|
14
|
14
|
14
|
16
|
16
|
16
|
18
|
20
|
20
|
22
|
24
|
26
|
30
|
30
|
34
|
Z-φd
|
4-φ14
|
4-φ14
|
4-φ14
|
4-φ18
|
4-φ18
|
4-φ18
|
8-φ18
|
8-φ18
|
8-φ18
|
8-φ18
|
8-φ23
|
12-φ23
|
12-φ25
|
12-φ25
|
16-φ25
|
H
|
133
|
140
|
165
|
180
|
200
|
226
|
267
|
300
|
340
|
388
|
410
|
498
|
580
|
985
|
110
|
重量
|
kg
|
3.6
|
4.5
|
6
|
8.8
|
12
|
16
|
22
|
30
|
42
|
62
|
88
|
155
|
240
|
330
|
540
|
四、法兰柱塞阀主要结构尺寸
2.5-MPa U41SM-25 U41SM-25P U41SM-25R
|
公称通径 DN(mm
|
l 15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
主要
外形
尺寸
及连
接尺寸
(mm)
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
270
|
300
|
360
|
425
|
485
|
550
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
490
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
160
|
188
|
218
|
278
|
332
|
390
|
448
|
b
|
16
|
16
|
16
|
18
|
18
|
20
|
22
|
22
|
24
|
28
|
30
|
34
|
36
|
40
|
44
|
Z-φd
|
4-φ14
|
4-φ14
|
4-φ14
|
4-φ18
|
4-φ18
|
4-φ18
|
8-φ18
|
8-φ18
|
8-φ23
|
8-φ25
|
8-φ25
|
12-φ25
|
12-φ30
|
16-φ30
|
16-φ34
|
H
|
133
|
140
|
165
|
180
|
200
|
230
|
230
|
300
|
340
|
388
|
410
|
498
|
580
|
1000
|
1130
|
重量
|
kg
|
3.6
|
4 5
|
6
|
8.8
|
12
|
16
|
22
|
32
|
42
|
70
|
95
|
180
|
260
|
350
|
570
|
五、法兰柱塞阀主要连接尺寸
4.0-MPa U41SM-40 U41SM-40P U41SM-40R
|
公称通径 DN(mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
主要
形尺
及连接尺寸
(mm)
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
270
|
300
|
375
|
445
|
510
|
570
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
320
|
385
|
450
|
515
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
160
|
188
|
218
|
282
|
345
|
408
|
465
|
D6
|
40
|
51
|
58
|
66
|
76
|
88
|
110
|
121
|
150
|
176
|
204
|
260
|
313
|
364
|
422
|
b
|
16
|
16
|
16
|
18
|
18
|
20
|
22
|
22
|
24
|
28
|
30
|
32
|
42
|
46
|
52
|
Z-φd
|
4-φ14
|
4-φ14
|
4-φ14
|
4-φ18
|
4-φ18
|
4-φ18
|
8-φ18
|
8-φ18
|
8-φ23
|
8-φ25
|
8-φ25
|
12-φ30
|
12-φ34
|
16-φ34
|
16-φ34
|
H
|
133
|
140
|
165
|
180
|
200
|
230
|
267
|
300
|
340
|
388
|
410
|
498
|
580
|
1000
|
1130
|
重量
|
kg
|
3.6
|
4.5
|
6
|
8.8
|
12
|
16
|
22
|
32
|
42
|
70
|
95
|
180
|
260
|
480
|
690
|
|
|
|
|
