产品名称：可调式蒸汽减压阀

产品型号：Y13H

Y13H可调式蒸汽减压阀属于先导活塞式减压阀，由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。主要用于蒸汽管路，起减压稳压作用。

■主要技术参数

Y13H可调式蒸汽减压阀主要技术参数表
公称压力(Mpa)	1.6	2.5
壳体试验压力(Mpa)*	2.4	3.75
密封试验压力(Mpa)	1.6	2.5
最高进口压力(Mpa)	1.6	2.5
出口压力范围(Mpa)	0.1-1.0	0.1-1.6
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)△P2G	GB12246-1989
最小压差	0.15	0.15
渗漏量	GB12245-1989

*注意：壳体试验不包括膜片、顶盖

■主要零件材料

Y13H可调式蒸汽减压阀主要零件材料表
零件名称	零件材料
阀体 阀盖 底盖	WCB
阀座 阀盘	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13/铜合金
活塞环	合金铸铁
导阀座 导阀杆	2Cr13
膜片	1Cr18Ni9Ti
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

■流量系数(Cv)

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

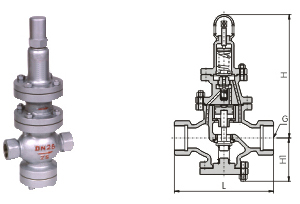

■外形尺寸(PN1.6-4.0)

Y13H可调式蒸汽减压阀外形尺寸表 (PN1.6-4.0)
公称通径DN	G	L	H	Hl
15	1/2'	140	295	90
20	3-4'	140	330	98
25	1'	160	330	110
32	1-1/4'	180	330	110
40	1-1/4'	200	345	125
50	2'	230	345	125
