您的位置：首页>产品中心>一片式球阀 |
 |
|
产品名称： |
一片式球阀 |
产品型号： |
Q11F-16P |
产品口径： |
DN6~DN100 |
产品压力： |
1.6MPa |
产品材质： |
不锈钢304/.16.316L |
产品简介： |
一片式球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。一片式球阀阀座采用弹性密封结构，密封可靠，启闭轻松。 |
联系电话： |
021-57522756 |
|
一片式球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。一片式球阀阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。并均可带国际标准ISO支架平台和锁定装置。一片式球阀设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
一、一片式球阀应用范围
公称压力：1.6-6.4MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某此腐蚀性液体（W.O.G）
螺纹类型：G·NPT.BSPT.BSP.DIN259/2999
二、一片式球阀主要用途
一片式球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

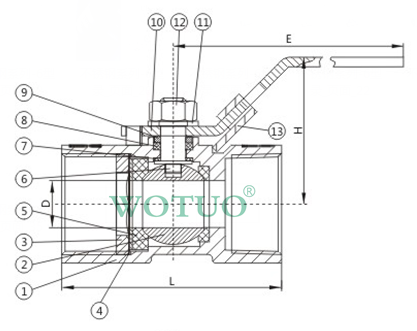

三、一片式球阀主要零件材料
|
序号
|
零件名称Partname
|
材质Material
|
|
|
1
|
密封圈Jointring
|
聚四氟乙烯PTFE
|
|
2
|
球体Ball
|
不锈钢SS316
|
|
3
|
密封垫Jointgasket
|
聚四氟乙烯PTFE
|
|
4
|
阀盖Cap
|
不锈钢SS316
|
|
5
|
阀体Body
|
不锈钢CF8M
|
|
6
|
阀杆Stem
|
不锈钢SS316
|
|
7
|
止推垫圈Thrusywasher
|
聚四氟乙烯PTFE
|
|
8
|
填料Stempacking
|
聚四氟乙烯PTFE
|
|
9
|
填料压盖螺母Glandnut
|
不锈钢SS304
|
|
10
|
垫圈Stemwasher
|
不锈钢SS304
|
|
11
|
阀杆螺母Stemnut
|
不锈钢SS304
|
|
12
|
手柄套Handlecover
|
塑料Plastic
|
|
13
|
手柄Handle
|
不锈钢SS304
|
四、一片式球阀主要尺寸单位：mm
|
SIZE
|
1/4″
|
3/8″
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
|
D
|
5.0
|
7.0
|
9.2
|
12.5
|
15.0
|
20.0
|
24.5
|
32
|
|
L
|
40
|
45
|
58
|
60
|
72
|
78
|
83
|
100
|
|
H
|
35
|
37
|
43.5
|
47
|
50
|
57
|
69
|
74.5
|
|
E
|
64
|
70
|
90
|
90
|
103
|
103
|
127
|
127
|
|
重量WT（g）
|
55
|
95
|
165
|
250
|
405
|
525
|
850
|
1400
|
|
|
|
|
|
