产品名称: |

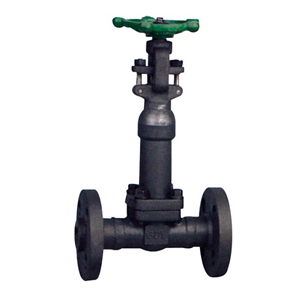

波纹管锻钢闸阀 |
产品型号: |
WZ41H |
产品口径: |
DN10/50 |
产品压力: |
1.6-6.4MPa |
产品材质: |
锻钢 |
产品简介: |
波纹管锻钢闸阀_采用国外金属波纹管密封技术制造,高性能的弹性金属波纹管,伸缩疲劳寿命特别长;波纹管锻钢闸阀结构合理、密封可靠、性能优良、造型美观;波纹管锻钢闸阀坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件。 |
联系电话: |
021-57522756 |
|
波纹管锻钢闸阀采用波纹管密封的设计,完全消除了普通阀门阀杆填料密封老化快易泄露的缺点,波纹管锻钢闸阀不但提高了使用能源效率,增加生产设备安全性,减少了维修费用及频繁的维修保养,还提供了清洁安全的工作环境。
一、波纹管锻钢闸阀应用范围:
锻钢波纹管截止阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上,用于切断或接通管路介质。
二、波纹管锻钢闸阀结构特点:
1.双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免。
2.结构合理、密封可靠、性能优良、造型美观。
3.没有流体损失,降低能源损失,提高工厂设备安全。
4.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长,减少维修次数,降低经营成本。
5.坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件。
6.闸阀阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
7.阀杆升降位置指示更直观。
三、波纹管锻钢闸阀材质明细
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
TypeAl05
|
TypeA182 F22
|
Type A182 f304(L)
|
Type A182 F316(L)
|
l
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
2
|
阀座
|
A276 420
|
A276 304
|
A276 3040
|
A276 316(L)
|
3
|
闸板
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
4
|
阀杆
|
A182 F6a
|
A182 F304
|
A182 304(L) A182 F316(L)
|
5
|
波纹管
|
304
|
304(L)
|
316(L)
|
6
|
阀盖
|
A105N
|
A182 F22
|
A182 F304fLl
|
A182 F316(L)
|
7
|
填料
|
柔性石墨 Flexl‘ble Graphite
|
A276 304
|
8
|
吊紧螺栓 /螺母
|
A193 B8/A194 2H A193 B8/A194 4
|
A193 B8/A194 B A193 V8/A194 8M
|
9
|
填料压套
|
A276 420
|
A182 F304
|
10
|
填料压板
|
A105N
|
A182 F304
|
1l
|
阀杆螺母
|
A276 420
|
12
|
手轮
|
A197
|
13
|
加长套
|
A105 A182 F22 Al 82 F304(L) A182 F316(L)
|
14
|
下拖板
|
A182 F304 A182 F304 A182 F304(L) Al 82 F316(L)
|
15
|
上拖板
|
A182 F304 A182 F304
|
A1 82 F304(L)
|
A182 F316(L)
|
16
|
螺钉
|
A276 420
|
A182 F304
|
17
|
锁紧螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
适用介质
|
水、蒸气、油品等
|
水、蒸气、油品等
|
硝酸、醋酸等
|
适用温度
|
-29℃~425℃
|
-29℃~550℃
|
-29℃~180℃
|
|
注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢:ss=不锈钢
|
四、波纹管锻钢闸阀尺寸(mm)
NPS
|
缩径
|
3/8
|
1/2″
|
3/4″
|
1
|
1 1/4″
|
1 1/2″
|
2
|
全径
|
|
3/8
|
1/2″
|
3/4
|
1
|
1 1/4″
|
1 1/2″
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
H(0PEN)
|
220
|
220
|
225
|
244
|
321
|
321
|
347
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
重量
|
螺栓式
|
3.2
|
3.0
|
4.8
|
7.9
|
11.0
|
16.8
|
25.2
|
焊接式
|
3.0
|
2.8
|
4.8
|
7.0
|
9.6
|
13.5
|
20.25
|
订货须知:
一、①波纹管锻钢闸阀产品名称与型号②波纹锻钢管闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定波纹管锻钢闸阀型号,请按波纹锻钢管闸阀型号直接向我们沃托阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们沃托阀门专家为您审核把关。 |
|
|
|
