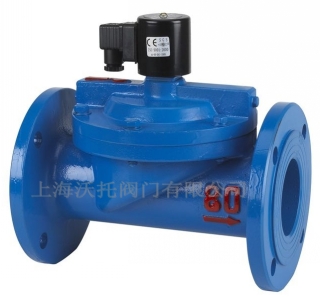

上海沃托阀门有限公司有近二十年生产高中压阀门的历史，专业生产各类手动、气动、电动闸阀、截止阀、止回阀、蝶阀、球阀、调节阀、安全阀等。水用电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁大大减低，具有启闭迅速，可靠性高等特点。

 一、水用电磁阀技术参数

工作介质	水、粘度≤4°E的油及其它非腐蚀性流体
介质温度℃	≤60
公称压力MPa	1.0
工作压差MPa	0.05~1.0				0.1~1.0						0.15~1.0
电源电压	AC220V其余规格可作特殊订货
额定流量系数KV	按JB/T7352-94规定
泄漏量ml/min	按JB/T7352-94·F规定
公称通径mm	10	15	20	25	32	40	50	65	80	100		125	150	200	250	300
功耗VA	17							30

二、水用电磁阀安装尺寸

公称通径	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	n-d	b	f
15	112	80	1/2
20	119	80	3/4
25	130	90	1	130	160	115	85	65	Ф4-14	16	3
32	137	140	11/4	137	180	140	100	76	Ф4-18	18	3
40	152	156	11/2	152	200	150	110	84	Ф4-18	18	3
50	164	180	2	164	230	165	125	99	Ф4-18	20	3
65				222	290	185	145	118	Ф4-18	20	3
80				253	310	200	160	132	Ф8-18	22	3
100				260	350	220	180	156	Ф8-18	24	3
125				315	400	250	210	184	Ф8-18	26	3
150				350	480	285	240	211	Ф8-22	26	3
200				390	600	340	295	266	Ф8-22	26	3
250				430	730	395	350	319	Ф12-22	28	3
300				480	850	445	400	370	Ф12-22	28	4

三、安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径。
5、安装电磁阀前，管道必须清洗干净。建议在电磁阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将电磁阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、普通型电磁阀不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把电磁阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装电磁阀前，要注意看清产品电磁阀标牌，认真阅读使用说明书电磁阀，判断电磁阀产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
