产品名称: |

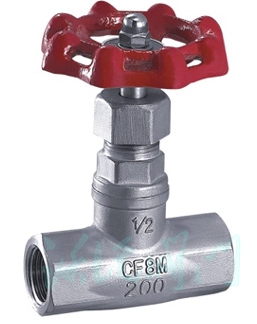

美式内螺纹截止阀 |
产品型号: |
J11W-16P |
产品口径: |
DN10/100 |
产品压力: |
PN1.6~6.4 |
产品材质: |
不锈钢、304.316.316L.0Cr18Ni9.321 |
产品简介: |
美式内螺纹截止阀阀座的静密封面经过精密研磨并用专用工具旋入阀体,实现可靠的密封;美式内螺纹截止阀用于石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行切断控制。 |
联系电话: |
021-57522756 |
|
美式内螺纹截止阀手轮通过阀杆螺母将扭矩传递至阀杆上,阀杆采用A182F6(1Cr13)锻造并调质处理,硬度HB220~250。为了减少力在传递过程中的损耗,美式内螺纹截止阀阀杆螺母选用高镍球铁A439GR.D2或铜合金(高镍球铁具有一定的自润滑性),硬度比阀杆小HB50左右。
一、美式内螺纹截止阀执行标准:
设计与制造Design and Manufacture
|
结构长度
Face to face/ End to end
|
法兰尺寸
FlangeDimension
|
对焊连接尺寸
Butt welding dimension
|
压力-温度Pressure Temperature Lating
|
试验-检验Inspection and Test
|
API 600
|
ANSI B16.10
|
ANSI B16.5
|
ANSI B16.25
|
ANSI B16.34
|
API 598
|
API 6D
|
API 6D
|
ANSI B16.5
|
ANSI B16.25
|
ANSI B16.34
|
API 6D
|
二、美式内螺纹截止阀性能规范:
公称压力
|
PN
|
2.5,4.0,6.4
|
MPa
|
强度试验压力
|
PT
|
3.8,6.0,9.6
|
低压气密封试验压力
|
|
0.6
|
高压密封试验压力
|
|
3.0,4.8,7.6
|
适用介质
|
J11W-(16-64)C
|
J11W-(16-64)P
|
J11W-(16-64)R
|
水、油品、气
|
硝酸类
|
醋酸类
|
适用温度
|
-40~180℃
|
三、美式内螺纹截止阀零件材料:
零件名称
|
J11W-(16-64)C
|
J11W-(16-64)P
|
J11W-(16-64)R
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
CF8
|
ZG1Cr18Ni12Mo2Tii
CF8M
|
阀盖
|
1Cr18Ni9Ti
304
|
1Cr18Ni9Ti
304
|
1Cr18NI12Mp2Ti
316
|
阀杆
|
1Cr18Ni9Ti
304
|
1Cr18Ni9Ti
304
|
18Ni12Mo2Ti
316
|
密封圈
|
304,316
|
填料
|
聚四氟乙烯
|
四、美式内螺纹截止阀连接尺寸:
DN
|
G
|
L
|
E
|
B
|
H
|
A
|
6
|
1/4〞
|
60
|
15
|
23
|
80
|
60
|
10
|
3/8〞
|
60
|
15
|
26
|
80
|
60
|
15
|
1/2〞
|
68
|
16
|
31
|
90
|
70
|
20
|
3/4〞
|
82
|
18
|
38
|
98
|
70
|
25
|
1〞
|
90
|
20
|
46
|
108
|
80
|
32
|
11/4〞
|
105
|
21.5
|
56
|
120
|
90
|
40
|
1 〞
|
120
|
23
|
63
|
146
|
100
|
50
|
2
|
140
|
24.5
|
76
|
162
|
120
|
五、美式内螺纹截止阀安装注意事项
1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7. 美式内螺纹截止阀必须定期保养,不得随意碰撞及挤压,以免影响密封。

|
|
|
|
