产品名称： |
焊接球阀 |
产品型号： |
Q61F-16P |
产品口径： |
DN6-100mm |
产品压力： |
1.6-6.4MPa |
产品材质： |
碳钢WCB不锈钢CF8M、SS304、SS316 |
产品简介： |
焊接球阀阀座采用弹性密封结构，密封可靠，启闭轻松；焊接球阀造型美观、轻便宜人，拆装快捷，操作灵活，性能卓越，配套简单，流通能力大，焊接球阀广泛应用于食品，环保，轻工，石油，造纸，化工，电力等行业的工业自动化系统中。 |
联系电话： |
021-57522756 |
|
焊接球阀阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。可设置90°开关定位机构，根据需要加键以防止误操作。焊接球阀造型美观、轻便宜人，拆装快捷，操作灵活，性能卓越，配套简单，流通能力大，广泛应用于食品，环保，轻工，石油，造纸，化工，电力等行业的工业自动化系统中。
一、焊接球阀型号编制说明：
|
Q
|
6
|
1
|
F
|
-16
|
P
|
|
阀门类型
|
连接方式
|
阀门结构
|
密封材料
|
公称压力
|
阀体材质
|
|
Q：球阀
|
1：内螺纹
|
1：浮动球
|
F：聚四氟乙烯
|
16：1.6MPa
|
C：碳钢
|
|
|
2：外螺纹
|
|
PPL：对位聚苯
|
25：2.5MPa
|
P：不锈钢304
|
|
|
焊接、对焊、承插焊
|
|
H：硬密封
|
40：4.0MPa
|
R：不锈钢316
|
二、焊接球阀特点：
1、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
2、可配置气动、电动等多种驱动机构，实现远距离控制和自动化操作。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、安装简便，能以任意方向安装于管道中的任意部位。
三、焊接球阀技术参数：
|
公称通径
|
DN(mm)
|
6～100
|
|
公称压力
|
PN(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
|
试验压力(MPa)
|
强度试验
|
2.4
|
3.75
|
6.0
|
8.6
|
|
密封试验（水）
|
1.76
|
2.75
|
4.4
|
7.04
|
|
密封试验（气）
|
0.6
|
|
泄 漏 量
|
A级（软密封）、V级（硬密封）
|
|
设计标准
|
GB／T12237-1989
|
|
法兰连接尺寸
|
GB／T9113.1-2000、JB/T79-94、HG20592-1997
|
|
结构长度
|
GB／T12221-2005，ISO 5752/EN558-1
|
|
压力温度额定值
|
GB/T12224-2007、ASME B16.34-2003、ISO 7005-1
|
|
压力试验
|
GB／T 13927、JB/T9092-1999
|
|
适用介质
|
水，污水，蒸汽，空气，各种油类，酸类，碱类，盐类等。
|
|
适用温度
|
聚四氟乙烯≤150℃，对位聚苯≤300℃，合金硬密封≤550℃
|
|
驱动方式
|
气 动
|
四、焊接球阀零部件说明：
|
序号
|
零件名称
|
材质
|
|
不锈钢
|
碳钢
|
|
1
|
阀体
|
不锈钢CF8M
|
碳钢WCB
|
|
2
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
3
|
阀盖
|
不锈钢CF8M
|
碳钢WCB
|
|
4
|
球体
|
不锈钢SS316
|
不锈钢SS304
|
|
5
|
阀杆
|
不锈钢SS316
|
不锈钢SS316
|
|
6
|
螺母
|
不锈钢SS304
|
FCD45
|
|
7
|
垫圈
|
不锈钢SS304
|
FCD45
|
|
8
|
手柄套
|
塑料
|
塑料
|
|
9
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
|
10
|
阀杆螺母
|
不锈钢SS304
|
B7
|
|
11
|
垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
12
|
填料压盖螺母
|
不锈钢SS304
|
FCD45
|
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
14
|
止推垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
16
|
螺栓
|
不锈钢SS304
|
B8
|

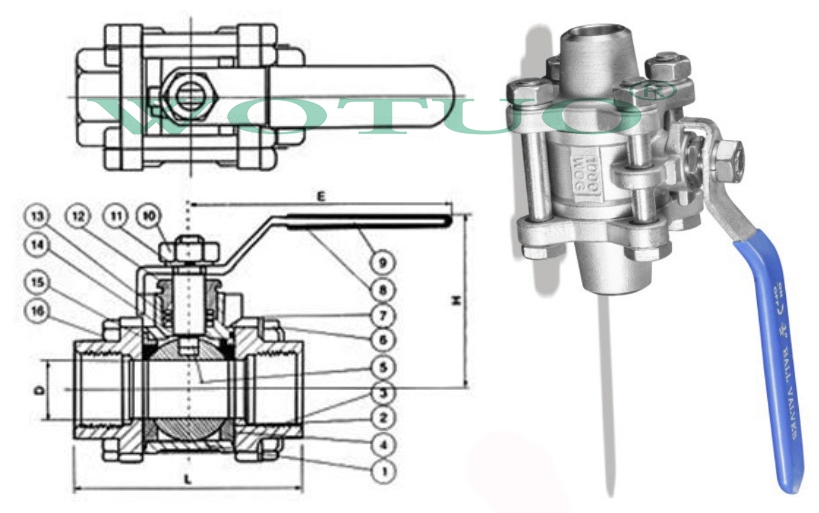

五、焊接球阀结构示意图：
六、不锈钢焊接球阀外形尺寸：
|
SIZE
|
1/4″
|
3/8″
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
21/2″
|
3″
|
4″
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
68
|
68
|
72
|
85
|
90
|
112
|
120
|
145
|
185
|
210
|
268
|
|
H
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
重量WT（g）
|
400
|
405
|
640
|
890
|
1160
|
2195
|
2940
|
4865
|
7000
|
10700
|
19350
|
|
|
|
|
|
