产品名称： |

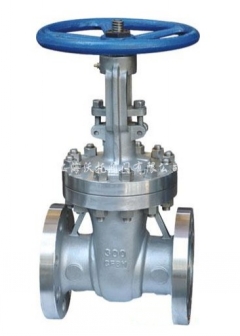

美标闸阀 |
产品型号： |
Z40H |
产品口径： |
DN15~500 |
产品压力： |
PN150~900Lb |
产品材质： |
铸钢、不锈钢、合金钢等 |
产品简介： |
美标闸阀采用楔式弹性闸板结构设计紧凑合理，造型美观密封可靠，美标闸阀广泛用于石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。 |
联系电话： |
021-57522756 |
|
一、美标闸阀压力试验
|
公称压力PN(Lb) NominalPressure
|
强度试验
Shell Test
|
水密封试验
WaterSeal Test
|
气密封试验
Air SealTest
|
|
MPa
|
Lbf/in
|
MPa
|
Lbf/in
|
MPa
|
Lbf/in
|
|
150
|
3.0
|
430
|
2.2
|
315
|
0.4-0.7
|
60-100
|
|
300
|
7.7
|
1110
|
5.7
|
815
|
|
600
|
15.3
|
2220
|
11.3
|
630
|
二、美标闸阀标准规范
|
设计与制造 Design and Manufacture
|
结构长度
Face to face/ End to end
|
法兰尺寸
FlangeDimension
|
对焊连接尺寸
Butt welding dimension
|
压力-温度Pressure Temperature Lating
|
试验-检验Inspection and Test
|
|
API 600
|
ANSI B16.10
|
ANSI B16.5
|
ANSI B16.25
|
ANSI B16.34
|
API 598
|
|
API 6D
|
API 6D
|
ANSI B16.5
|
ANSI B16.25
|
ANSI B16.34
|
API 6D
|
|
公称压力PN(Lb) NominalPressure
|
强度试验
Shell Test
|
水密封试验
WaterSeal Test
|
气密封试验
Air SealTest
|
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
150
|
3.0
|
430
|
2.2
|
315
|
0.4-0.7
|
60-100
|
|
300
|
7.7
|
1110
|
5.7
|
815
|
|
600
|
15.3
|
2220
|
11.3
|
630
|
|
900
|
23.0
|
3330
|
17
|
2445
|
| |
|
|
|
|
|
|
|
|
|
|
三、美标闸阀零件材料及性能
|
主
要
零
件
材
料
|
阀体、阀盖、闸板
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
(304)
|
CF3
(304L)
|
ZG1Cr18Ni12Mo2Ti
|
CF8M
(316)
|
|
密封面
|
Cr13
或硬质合金
|
本体(W)或硬质合金(Y)
|
|
阀杆及内件
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
(304)
|
00Cr19Ni11
(304L)
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
(316)
|
|
填 料
|
柔性石墨
|
|
垫 片
|
不锈钢缠绕垫片
|
|
适用
工况
|
适用介质
|
水、蒸汽、 油品等
|
硝酸等腐蚀性介质
|
强氧化性
介质
|
醋酸等腐蚀性介质
|
|
适用温度
|
-29～425 ℃
|
-40～550 ℃
|
四、美标闸阀连接尺寸和重量
|
DN
|
150Lb凸面法兰（RF） 主要尺寸 Dimensions（mm）
|
重量(kg) Weight
|
|
mm
|
in
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
|
15
|
1/2
|
108
|
89
|
60.5
|
35
|
11.2
|
4-16
|
169
|
100
|
5
|
|
20
|
3/4
|
117
|
98
|
69.9
|
43
|
12.7
|
4-16
|
192
|
100
|
6.1
|
|
25
|
1
|
127
|
108
|
79.2
|
51
|
14.2
|
4-16
|
230
|
120
|
9
|
|
32
|
11/4
|
140
|
117
|
89
|
63
|
16
|
4-16
|
246
|
120
|
12
|
|
40
|
11/2
|
165
|
127
|
98.6
|
73
|
17.5
|
4-16
|
283
|
150
|
17
|
|
50
|
2
|
178
|
152
|
120.7
|
92
|
19.0
|
4-19
|
323
|
150
|
23
|
|
65
|
21/2
|
190.5
|
178
|
139.7
|
105
|
22.4
|
4-19
|
347
|
180
|
45
|
|
80
|
3
|
230
|
190
|
152.4
|
127
|
24
|
4-19
|
383
|
200
|
50
|
|
100
|
4
|
229
|
229
|
190.5
|
157
|
24
|
8-19
|
457
|
200
|
63
|
|
125
|
5
|
254
|
254
|
216
|
186
|
24
|
8-22.5
|
632
|
250
|
89
|
|
150
|
6
|
267
|
279
|
241.5
|
216
|
25.4
|
8-22.5
|
635
|
250
|
108
|
|
200
|
8
|
292
|
343
|
298.5
|
270
|
28.4
|
8-22.5
|
762
|
280
|
171
|
|
250
|
10
|
330
|
406
|
362
|
324
|
30.2
|
12-25.4
|
892
|
300
|
263
|
|
300
|
12
|
356
|
483
|
431.8
|
381
|
32
|
12-25.4
|
1080
|
350
|
346
|
|
350
|
14
|
381
|
533
|
476.3
|
413
|
35
|
12-29
|
1295
|
350
|
488
|
|
400
|
16
|
406
|
597
|
539.8
|
470
|
36.6
|
16-29
|
1435
|
400
|
621
|
|
450
|
18
|
432
|
635
|
577.9
|
533
|
39.6
|
16-32
|
1626
|
400
|
814
|
|
500
|
20
|
457
|
398
|
635
|
584
|
43
|
20-32
|
1829
|
450
|
992
|
|
600
|
24
|
508
|
813
|
749.3
|
692
|
48.8
|
20-35
|
2175
|
500
|
1492
|
|
650
|
26
|
559
|
786
|
744.5
|
711
|
51.3
|
36-22.5
|
2235
|
550
|
1801
|
|
700
|
28
|
610
|
837
|
795.3
|
762
|
44.5
|
40-22.5
|
2310
|
600
|
1933
|
|
750
|
30
|
610
|
887
|
846
|
813
|
44.5
|
44-22.5
|
2695
|
600
|
2272
|
|
800
|
32
|
660
|
941
|
900
|
864
|
46
|
48-22.5
|
3708
|
--
|
--
|
|
900
|
36
|
711
|
1057
|
1009.7
|
927
|
52.3
|
40-25.4
|
3924
|
--
|
--
|
|
1000
|
40
|
812
|
1175
|
1120.6
|
1080
|
55.6
|
44-25.4
|
4318
|
--
|
--
|
五、美标闸阀安装注意事项
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

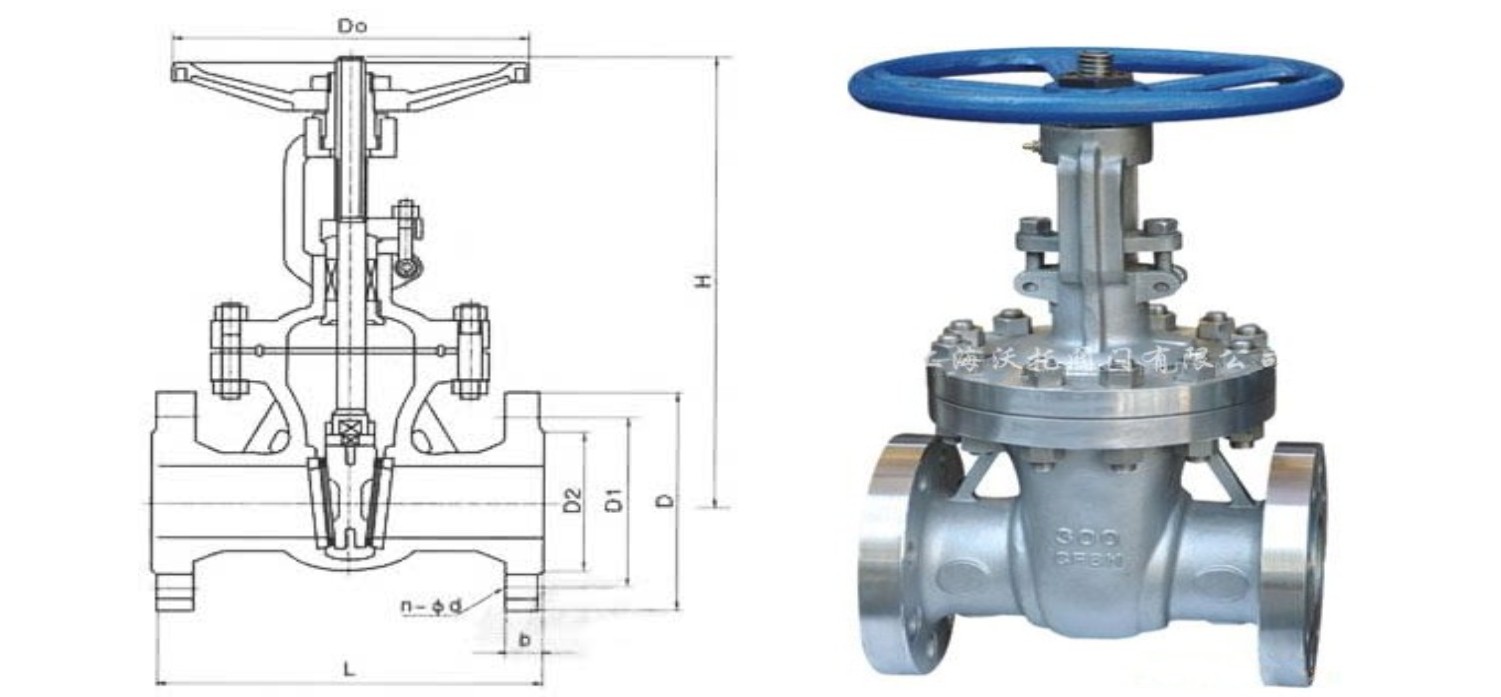

六、美标闸阀结构示意图
|
|
|
|
|
