您的位置：首页>产品中心>美标内螺纹截止阀 |
 |
|
产品名称： |

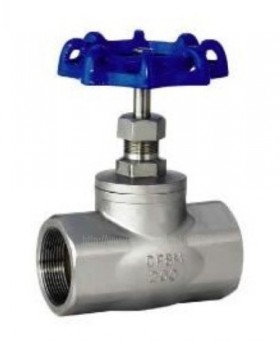

美标内螺纹截止阀 |
产品型号： |
J11W |
产品口径： |
DN15-50 |
产品压力： |
LB150-1500 |
产品材质： |
铸钢、碳钢、不锈钢 |
产品简介： |
美标内螺纹截止阀是引进欧洲先进工艺，结构合理、造型美观，密封性好，密封面间磨擦力小，寿命较长等特点；不锈钢美标截止阀广泛用于水、蒸汽、油品、硝酸、醋酸等多种介质。 |
联系电话： |
021-57522756 |
|
一、美标截止阀特点：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
4、在开闭过程中密封面的摩擦力比闸阀小，耐磨。
5、通常只有一个密封面，制造工艺好，便于维修。
6、截止阀阀体的结构形式有直通式、直流式和直角式。
二、美标截止阀性能规范：
|
公称压力
|
PN
|
2.5,4.0,6.4
|
MPa
|
|
强度试验压力
|
PT
|
3.8,6.0,9.6
|
|
低压气密封试验压力
|
|
0.6
|
|
高压密封试验压力
|
|
3.0,4.8,7.6
|
|
适用介质
|
J11W-（16-64）C
|
J11W-（16-64）P
|
J11W-（16-64）R
|
|
水、油品、气
|
硝酸类
|
醋酸类
|
|
适用温度
|
-40～180℃
|
三、美标内螺纹截止阀主要零件材料：
|
零件名称
|
J11W-（16-64）C
|
J11W-（16-64）P
|
J11W-（16-64）R
|
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
CF8
|
ZG1Cr18Ni12Mo2Tii
CF8M
|
|
阀盖
|
1Cr18Ni9Ti
304
|
1Cr18Ni9Ti
304
|
1Cr18NI12Mp2Ti
316
|
|
阀杆
|
1Cr18Ni9Ti
304
|
1Cr18Ni9Ti
304
|
18Ni12Mo2Ti
316
|
|
密封圈
|
304,316
|
|
填料
|
聚四氟乙烯
|
四、美标内螺纹截止阀主要外型尺寸：
|
DN
|
G
|
L
|
E
|
B
|
H
|
A
|
|
6
|
1/4〞
|
60
|
15
|
23
|
80
|
60
|
|
10
|
3/8〞
|
60
|
15
|
26
|
80
|
60
|
|
15
|
1/2〞
|
68
|
16
|
31
|
90
|
70
|
|
20
|
3/4〞
|
82
|
18
|
38
|
98
|
70
|
|
25
|
1〞
|
90
|
20
|
46
|
108
|
80
|
|
32
|
11/4〞
|
105
|
21.5
|
56
|
120
|
90
|
|
40
|
1 〞
|
120
|
23
|
63
|
146
|
100
|
|
50
|
2
|
140
|
24.5
|
76
|
162
|
120
|
|
|
|
|
|
