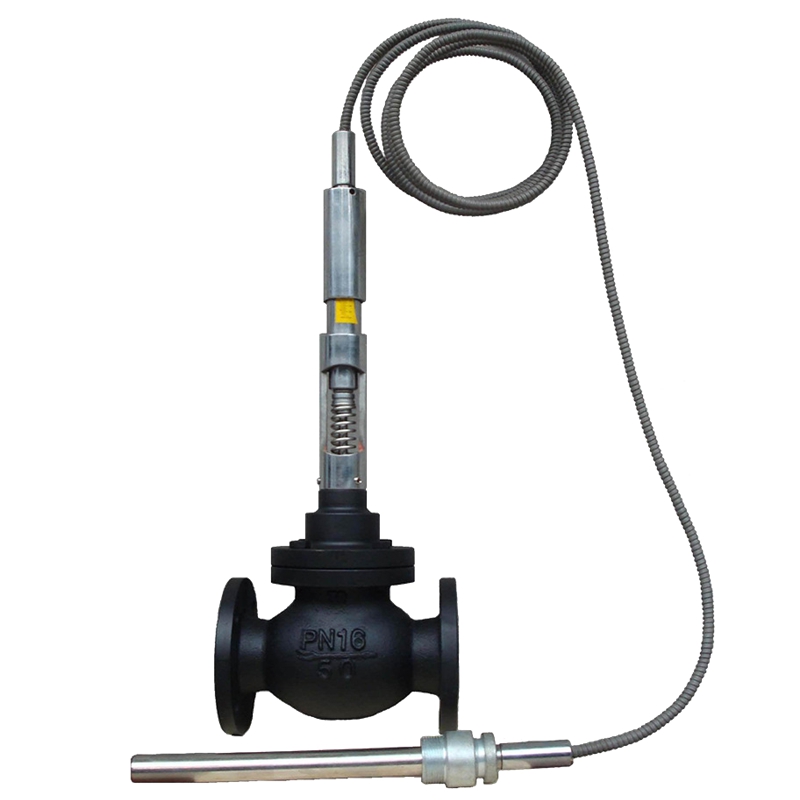

产品名称: |
自力式温度调节阀 |
产品型号: |
YZW |
产品口径: |
DN15-300 |
产品压力: |
PN1.6MPa |
产品材质: |
铸钢、碳钢、不锈钢、灰铸铁 |
产品简介: |
自力式温度调节阀不用电力,利用液体受热膨胀及液体不可压缩原理实现自动调节;被控介质温度变化时,传感器内的感温液体体积随着膨胀或收缩,达到阀门关闭或开启,实现温度的自动控制;自力式温度调节阀适用于蒸汽、热水、热油、冷却水等为介质的各种工艺及换热、冷却工况。 |
联系电话: |
021-57522756 |
|
一、自力式温度调节阀概述:
高稳定型自力式温度控制阀无需外界能源而实现自动调节。克服了其他类型温控阀在高温高湿环境下所产生的控制精度不稳定,寿命短等问题。该产品可根据用户·需要无级设定温度,并根据用户不同用途选择以下几种形式:正向温度控制阀(常用),反向温度控制阀、三通合流阀和三通分流阀等。它主要用于蒸汽、高温水、油加热以及冷却水、冷冻水、空气加热等各种介质,如汽—水换热、水—水换热、油一水换热的各种工况,广泛用于生活用水、’供暖、空调、除氧器等热交换、热冷却系统,还可广泛用于电力、化工、纺织、制药、食品、石油等行业各种热交换设备的温度自动控制。

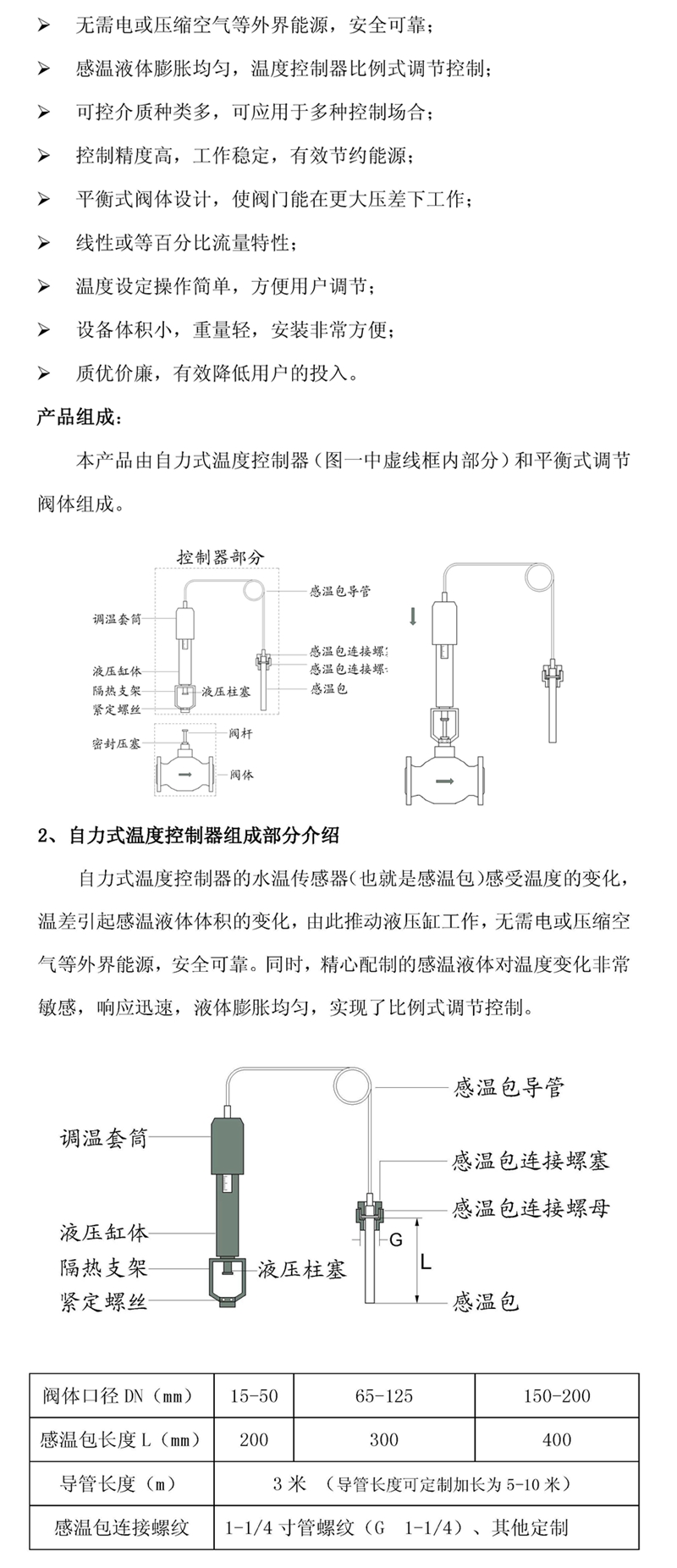

二、自力式温度调节阀工作原理:
利用感温液体热胀冷缩及液体不可压缩的原理而实现自动调节。当控制温度升高时感温液体膨胀产生的推力将热媒关小,以降低输出温度;当控制温度降低时感温液体收缩,在复位装置的作用下将热媒开大,以提高输出温度,从而使被控制的温度达到和保持在所设定的温度范围内。

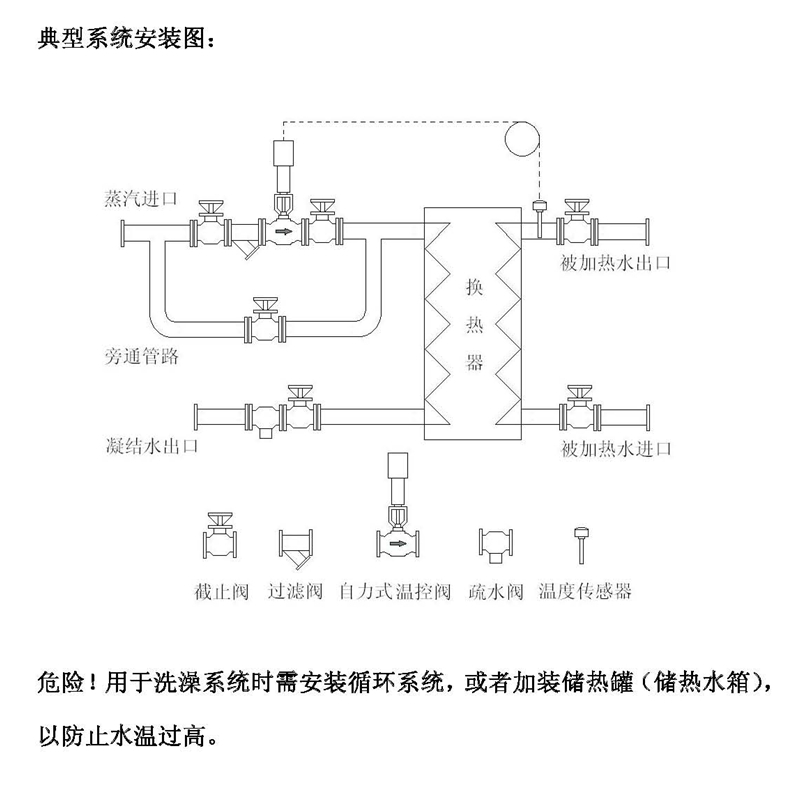

三、自力式温度调节阀应用范围:
主要用于汽和水换热、水一水换热的各种场合。如空调<采暖)、洗澡、生活热水、除氧器等,也广泛适用于化工、石油、纺织、轻工、船舶等工业各种热交换设备的温度自动控制。特殊型号可用于系统冷却.
四、自力式温度调节阀特点:
1。无需电力或压缩空气等额外动力,安全性高。
2.温度控制精度高,工作稳定。可延长换热器使用寿命。
3.温度设定简单方便,用户可根据需要无级调温。
4.过温保护装置灵敏可靠,保护范围大,确保特殊情况下设备安全运行。
5.比例式控制,可以减小水锤危害。
6.适用范围广,可用于多种介质的温控场合。
7.体积小,重量轻,安装方便。
五、自力式温度调节阀零件材料:
材料代号
|
C(WCB)
|
P(304)
|
R(316)
|
主要
零件
|
阀体,阀盖
|
WCB(ZG230-450)
|
ZG1Cr18Ni9Ti(304)
|
ZG1Cr18Ni12Mo2Ti(316)
|
阀芯,阀座
|
1Cr18Ni9Ti(304)
|
1Cr18Ni9Ti(304)
|
1Cr18Ni12Mo2Ti(316)
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
波纹管套
|
1Cr18Ni9Ti,1Cr18Ni12Mo2Ti
|
平衡波纹管
|
1Cr18Ni9Ti
|
温包
|
H62,1Cr18Ni9Ti
|
毛细管
|
H62,1Cr18Ni9Ti
|
接头
|
H62,1Cr18Ni9Ti
|
六、自力式温度调节阀主要尺寸:
公称通径
DN(mm)
|
L
(mm)
|
D
(mm)
|
L1
(mm)
|
H
(mm)
|
G
(mm)
|
导管长
(m)
|
D
(mm)
|
D1
(mm)
|
螺栓孔
(n-Ф)
|
32
|
180
|
25
|
430
|
380
|
1-1/4"
|
3
|
135
|
100
|
4-18
|
40
|
200
|
25
|
430
|
410
|
1-1/4"
|
3
|
145
|
110
|
4-18
|
50
|
230
|
25
|
430
|
450
|
1-1/4"
|
3
|
160
|
125
|
4-18
|
65
|
290
|
25
|
430
|
490
|
1-1/4"
|
3
|
180
|
145
|
4-18
|
80
|
310
|
25
|
430
|
530
|
1-1/4"
|
3
|
195
|
160
|
8-18
|
100
|
350
|
25
|
430
|
560
|
1-1/4"
|
3
|
215
|
180
|
8-18
|
125
|
395
|
25
|
550
|
600
|
1-1/4"
|
4
|
245
|
210
|
8-18
|
150
|
470
|
25
|
550
|
640
|
1-1/4"
|
4
|
280
|
240
|
8-23
|
200
|
600
|
25
|
550
|
690
|
1-1/4"
|
4
|
335
|
295
|
12-23
|
注:如用户需要公称压力PN2.5MPa或公称通径为DN15,DN20,DN25的产品,请向我公司查询尺寸
|

|
|
|
|
