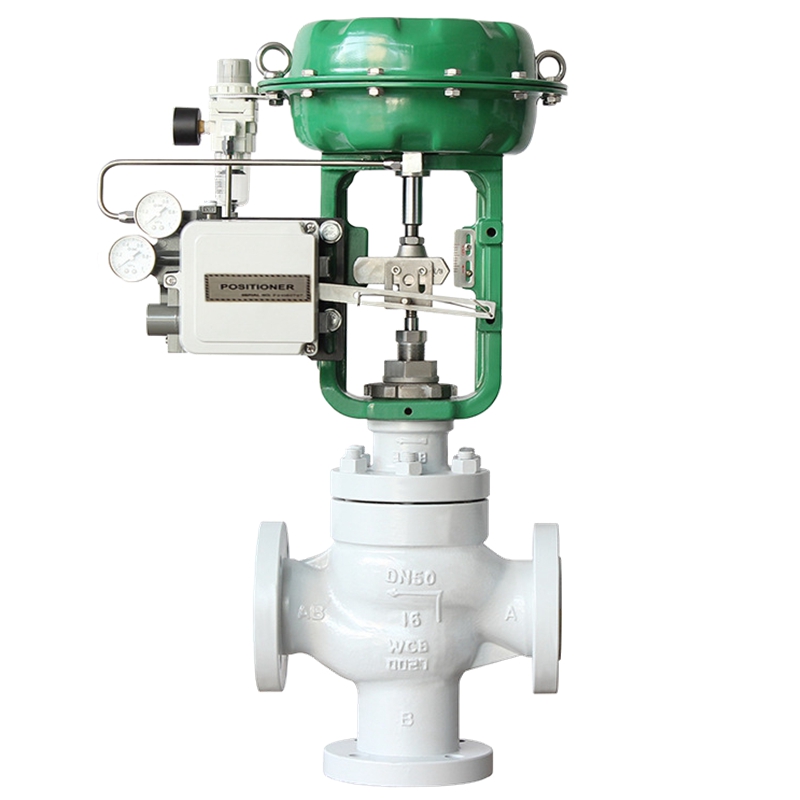

气动三通调节阀 |
产品型号： |
ZXQ-16K |
产品口径： |
DN20～DN200mm |
产品压力： |
PN16、PN40、PN64 |
产品材质： |
铸钢（WCB）、不锈钢（304、316、316L） |
产品简介： |
气动薄膜三通调节阀是针对三通控制而研制的专用调节阀，具有调节精度高，动作稳定可靠等优点；气动薄膜三通调节阀合流型主要用于将两种流体混合成第三种流体，分流型主要用于将一股流体分成两股流体，可代替两台互为开关的单、座调节阀，用于液体、气体、蒸汽等介质的调节与控制。 |
联系电话： |
021-57522756 |
|
气动薄膜三通调节阀是针对三通控制而研制的专用调节阀，有合流和分流两种结构形式，阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，具有调节精度高，动作稳定可靠等优点。气动薄膜三通调节阀合流型主要用于将两种流体混合成第三种流体，分流型主要用于将一股流体分成两股流体，可代替两台互为开关的单、座调节阀，用于液体、气体、蒸汽等介质的调节与控制。
气动薄膜三通调节阀特点：
气动薄膜三通调节阀应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，公称通径和压差较小时，合流阀可用于分流场合，但公称通径大于80mm和压差较大的分流场合，不能互换使用。

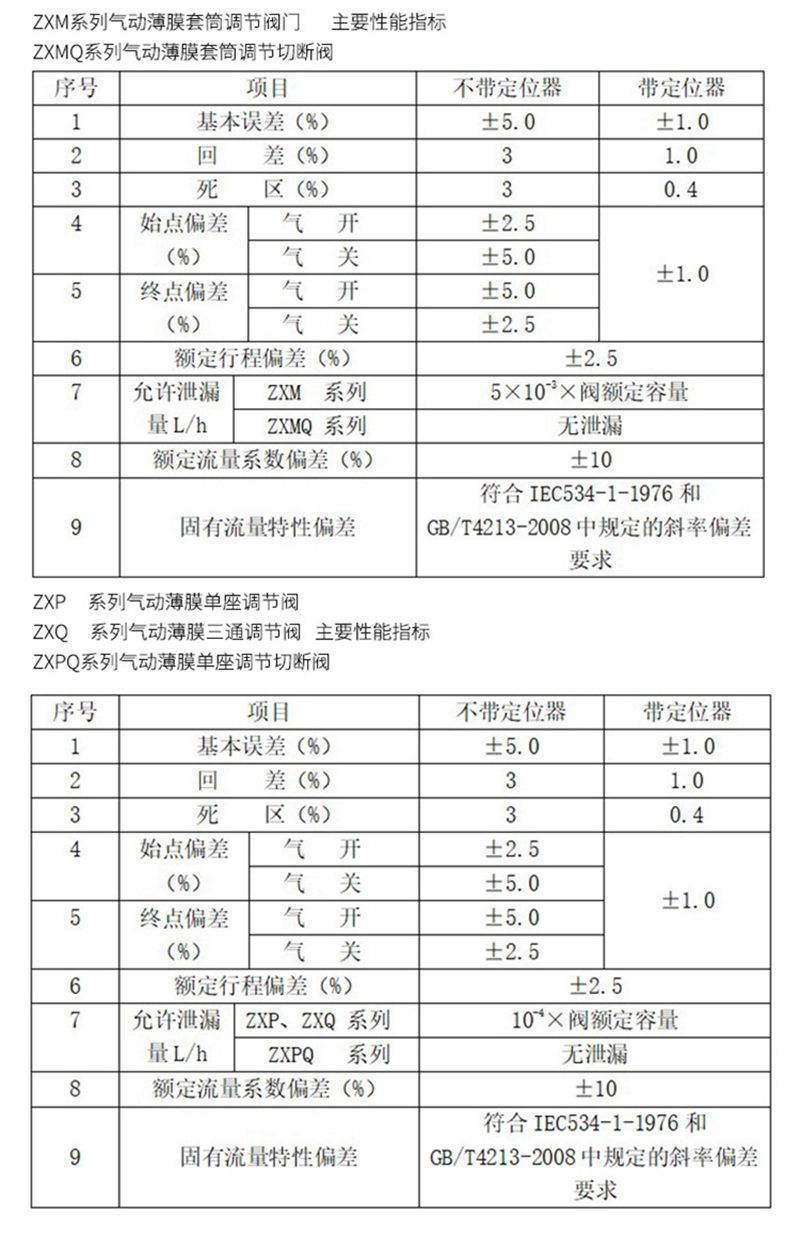

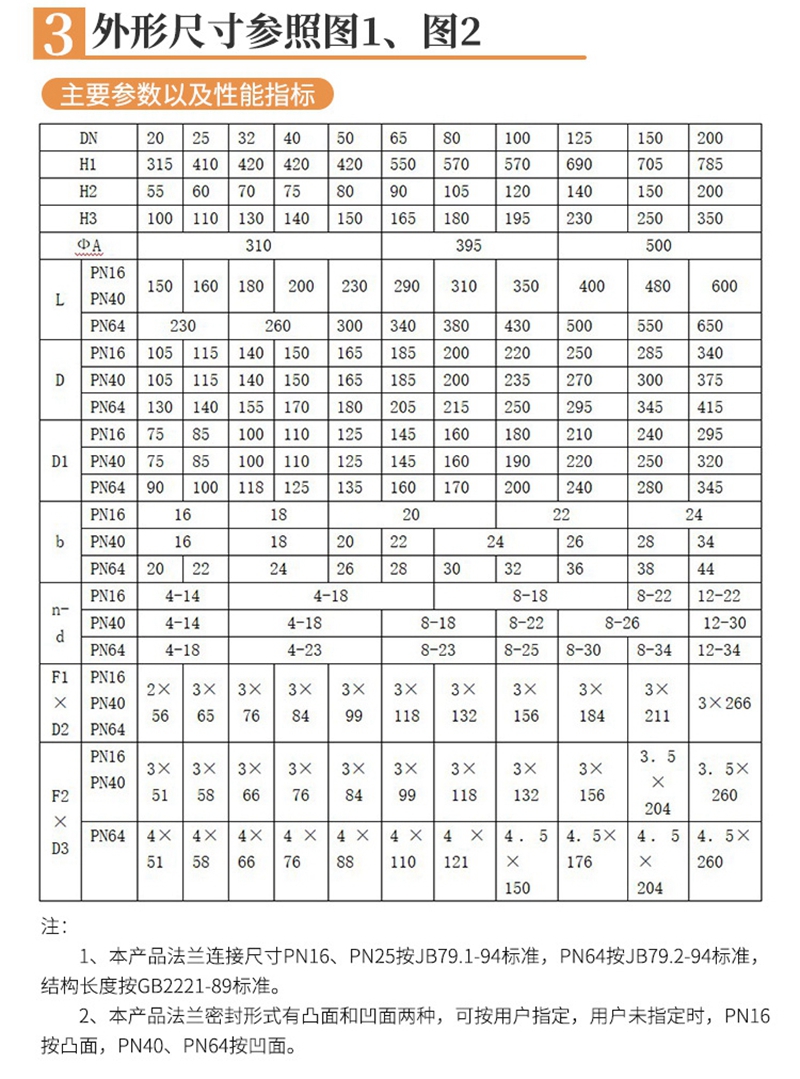

气动薄膜三通调节阀参数：
|
阀体
|
|
形 式
|
直通单座铸造球型阀
|
|
公称通径
|
20、25、32、40、50、65、80、100、125、150、200mm
|
|
公称压力
|
PN16、40、64bar
|
|
法兰标准
|
JB/T79.1-94、792-94等
|
|
材 料
|
铸钢( ZG230450)、铸不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
|
|
上 阀 盖
|
标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃
|
|
阀盖形式
|
螺栓压紧式
|
|
填 料
|
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
|
|
结构形式
|
直通铸造三通阀
|
|
阀内组件
|
|
阀芯型式
|
单座柱塞型阀芯
|
|
流量特性
|
等百分比特性和线性特性
|
|
材 料
|
不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等
|

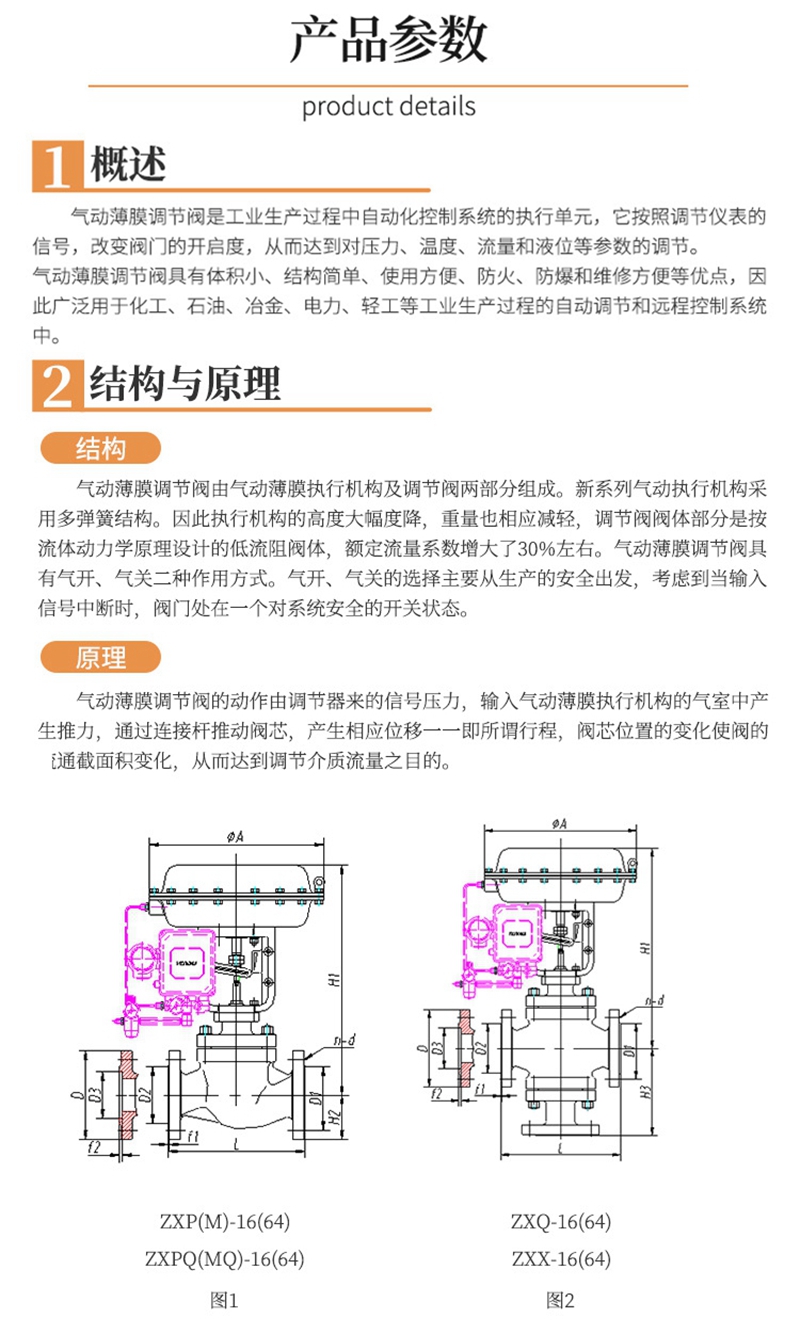

气动三通调节阀原理：
气动三调节阀阀体为三通结构，即一进两出（分流型），两进一出（合流型），其中三通合流调节阀用于将两种流体混合成第三种流体，或两种不同温度的同种流体，混合成同一温度流体。而三通分流阀则是将一种流体分成两路流体。
气动三通调节阀执行机构：
|
执行机构
|
|
型 式
|
ZHA/B多弹簧薄膜执行机构
|
|
型 号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1400
|
|
行程mm
|
10、16
|
25
|
40
|
40、60
|
100
|
|
弹簧范围KPa
|
20-100（标准）、20-60、60-100、40-200、80-240
|
|
膜片材料
|
丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
|
供气压力
|
140-400KPa
|
|
气源接口
|
RCl/4"
|
|
环境温度
|
-30-70℃
|
|
阀作用形式
|
|
气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC)
|
|

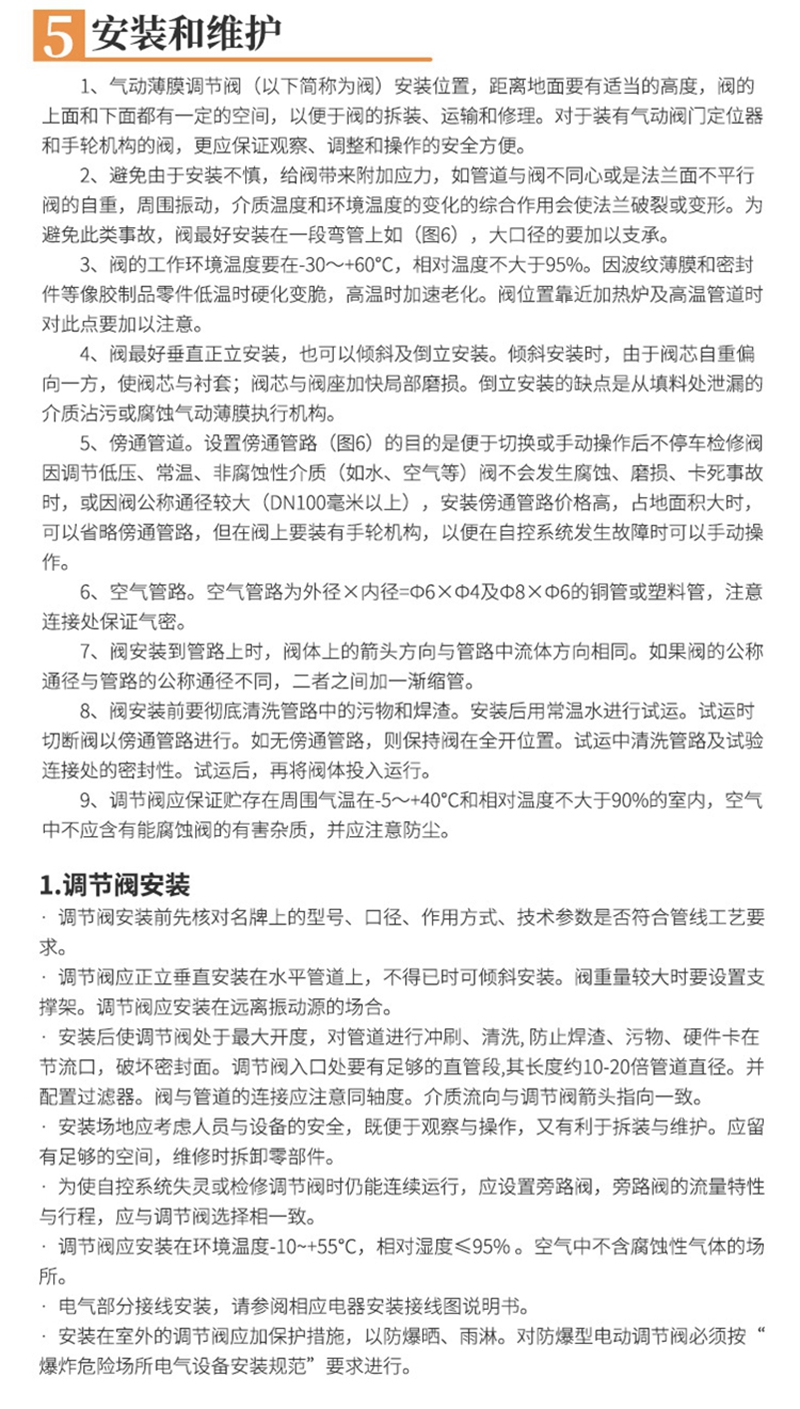

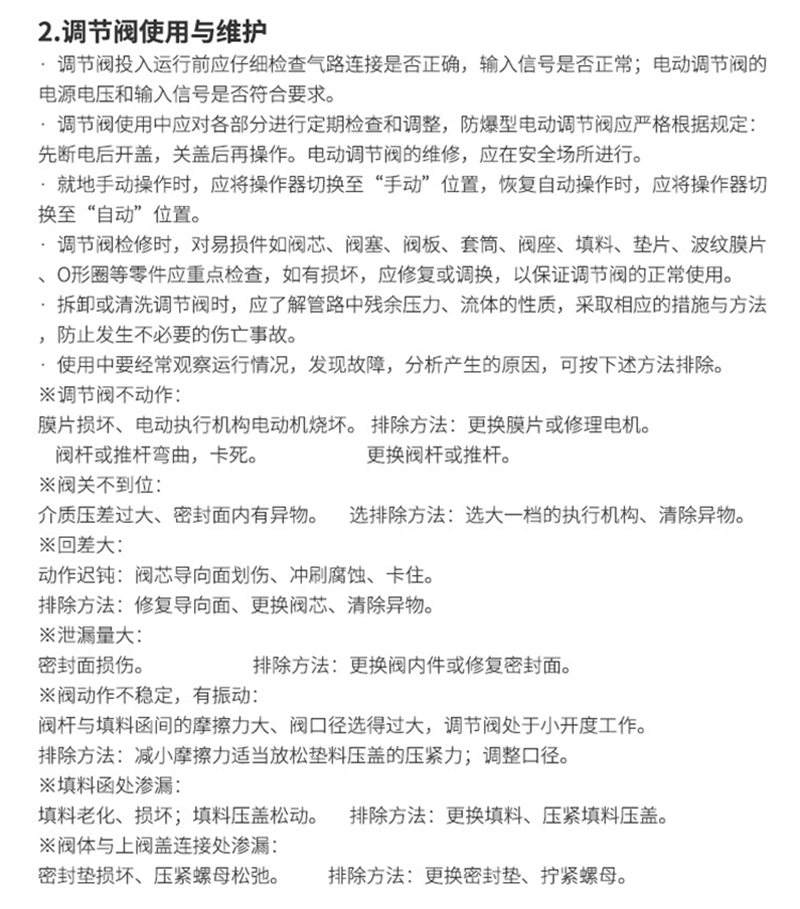

附件
|
|
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|

|
|
|
|
|
