您的位置：首页>产品中心>卡套式截止阀 |
 |
|
产品名称： |
卡套式截止阀 |
产品型号： |
J91W/H |
产品口径： |
ø6-ø18 |
产品压力： |
≤10000Psi |
产品材质： |
20# A105 SS304 SS304L SS316 SS316L |
产品简介： |
卡套式截止阀检验根据API598标准,完全满足国产代进口的各项性能要求;卡套式截止阀采用硬质钴铬钨合金钢球阀瓣,硬度高，且能在介质冲刷过程中做三维旋转，解决了密封面内漏问题;卡套式截止阀采用斜面硬对硬密封，密封性能可靠,有效防止阀门外漏。 |
联系电话： |
021-57522756 |
|
一、卡套式截止阀特性:
1. 卡套式截止阀制造标准：GB/T12224-2005 JB/T7747-1995
2. 卡套式截止阀连接形式：卡套式
3. 卡套式截止阀结构特征：锥面密封，活动阀瓣
4. 阀门检验及试验：GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-40℃～+350℃
7. 适用介质：水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
二、卡套式截止阀主要零件材料/Materials of main parts
|
序号
NO.
|
零件名称
Part name
|
材质
Material
|
|
1
|
卡套 Ferrule & Ferrule Set
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
连接螺母 Connector Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
3
|
阀体 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
阀盖垫片 Bonnet Gasket
|
紫铜(Red copper) PTFE RTFE
|
|
5
|
阀盖Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
6
|
填料垫 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
|
|
7
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
8
|
填料压盖 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
锁紧螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
阀杆 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
手轮 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
12
|
带帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|

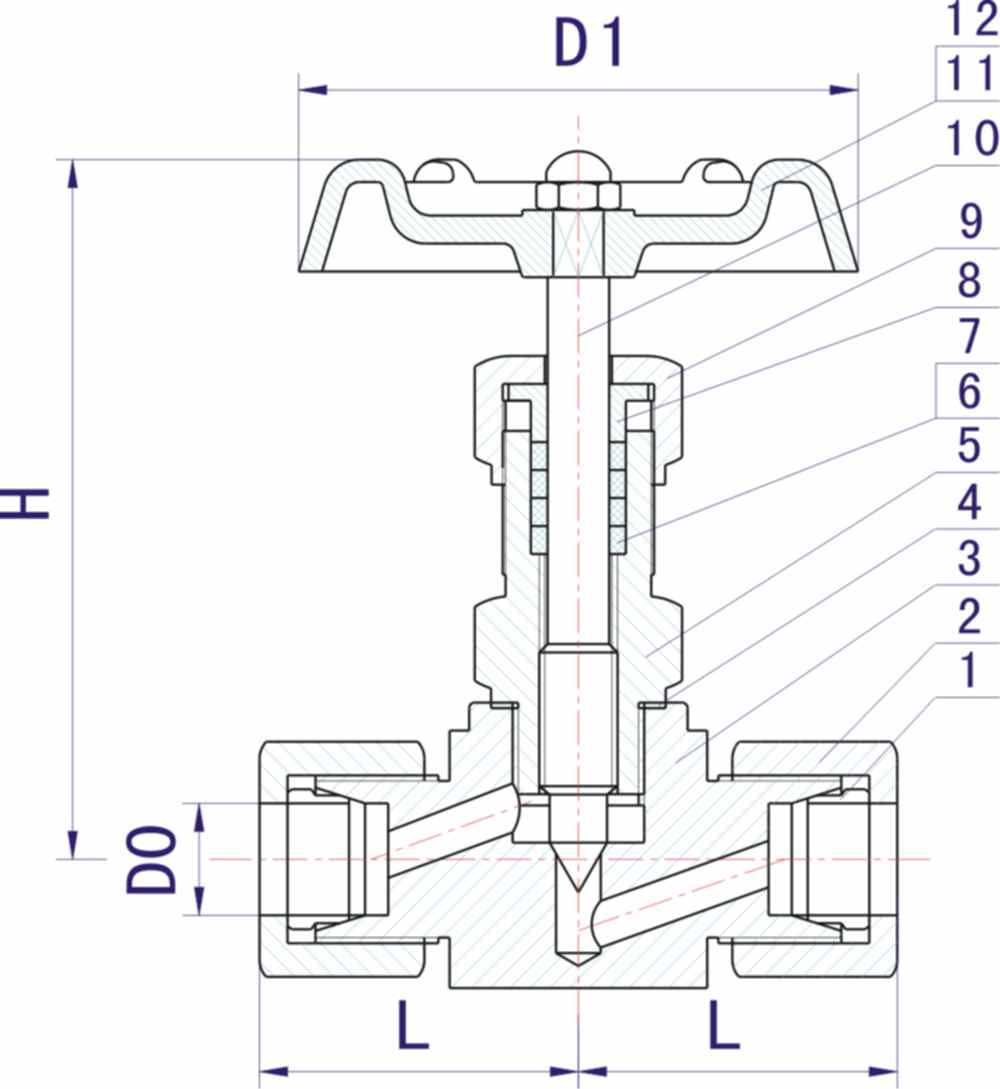

三、 卡套截止阀外型及连接尺寸
|
型号
|
口径D0
|
L
|
H
|
D1
|
|
J91W/H-1
|
ø8
|
38
|
92
|
ø70
|
|
J91W/H-2
|
ø10
|
38
|
92
|
ø70
|
|
J91W/H-3
|
ø12
|
39
|
92
|
ø70
|
|
J91W/H-4
|
ø14
|
40
|
94
|
ø70
|
|
J91W/H-5
|
ø18
|
42
|
100
|
ø80
|
|
|
|
|
|
