一、卡套针阀工作原理：　　

在卡套螺母拧紧一又四分之一转的过程中，接头内部依次完成下面设计好的动作。　　

1．通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。　　

2．接头本体的尖端向内挤压前卡套。　　

3．前卡套消除它的内径与管子外径间的公差。　　

4．随着后卡套的推进，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封。　　

5．随着管子更大的变形和本体斜面与前卡套接触面的增大，更大的阻力迫使后卡套向内动作，从而在管子上形成第二道牢固的支撑。　　

6．在卡套螺母拧紧一又四分之一转，它前进了1/16inch（1.52mm），接头完成了密封，抱紧管子的作用。

二、卡套针阀性能规范及工况

卡套针阀型号	公称压力(MPa)	试验压力 (MPs)			工作压力(MPa)	工作温度(℃)	适用介质
		壳体	密封（液）	密封（气）
J91W-16	1.6	2.4	1.76	0.6	1.6	p≤220℃	油﹑水﹑气等多种非腐蚀性或腐蚀性介质
J91W-40	4.0	6.0	4.4	0.6	4.0
J91W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J91W-320	32.0	48.0	35.2	0.6	32.0

三、卡套针阀零部件材料

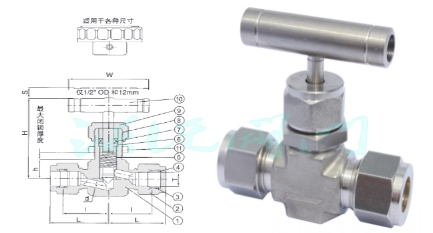

四、卡套针阀结构示意图

五、卡套针阀连接尺寸

订购编号	连接管T		d	l	L	h	H	S	W	安装孔径	最大闭合厚度
	尺寸	OD
Kpa-1	1/8	3.17	1.5	23	60	13	50	4	32	14mm	4
Kpa-2	3mm	3mm	1.5	23	60	13	50	4	32	14mm	4
Kpa-3	4mm	4mm	1.5	23	60	13	50	4	32	14mm	4
Kpa-4	1/4	6.35mm	4.3	24.5	63	13	50	4	32	14mm	4
Kpa-5	6mm	6mm	1.3	24.5	63	13	50	4	32	14mm	4
Kpa-6	8mm	5mm	4.3	25	65	13	50	4	32	14mm	6.5
Kpa-7	3/8	9.52mm	6.3	26	67	13	50	4	32	14mm	6.5
Kpa-8	10mm	10mm	6.3	26	67	13	50	4	32	14mm	6.5
Kpa-9	1/2	12.7mm	6.3	26.5	73.5	16.5	58	4	45	19.2mm	6.5
Kpa-10	12mm	12mm	6.3	26.5	73.5	16.5	58	4	45	19.2mm	6.5

六、卡套针阀安装步骤：　　

第一步：将管子插入接头，确保管子端部达到接头底部，并用手指拧紧卡套螺母。

第二步：在卡套螺母的6点位置做一标记。

第三步： 用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标记旋转540度，至9点钟位置。
