您的位置:首页>产品中心>卡套式针型阀 |
 |
|
产品名称: |
卡套式针型阀 |
产品型号: |
J91W |
产品口径: |
Φ4~Φ14 |
产品压力: |
1.6~32MPa |
产品材质: |
不锈钢、304、316 |
产品简介: |
卡套式针型阀完全满足国产代进口的各项性能要求;卡套式针型阀采用硬质钴铬钨合金钢球阀瓣,硬度高,且能在介质冲刷过程中做三维旋转,解决了密封面内漏问题;卡套式针型阀采用斜面硬对硬密封,密封性能可靠,有效防止阀门外漏。 |
联系电话: |
021-57522756 |
|
一、卡套式针型阀工作原理:
在卡套螺母拧紧一又四分之一转的过程中,接头内部依次完成下面设计好的动作。
1.通过螺纹机械式推进,卡套螺母向前运动推动后卡套向前,同时后卡套推动前卡套向前运动。
2.接头本体的尖端向内挤压前卡套。
3.前卡套消除它的内径与管子外径间的公差。
4.随着后卡套的推进,前卡套向前向内动作,后端抬起,与接头本体斜面形成密封。
5.随着管子更大的变形和本体斜面与前卡套接触面的增大,更大的阻力迫使后卡套向内动作,从而在管子上形成第二道牢固的支撑。
6.在卡套螺母拧紧一又四分之一转,它前进了1/16inch(1.52mm),接头完成了密封,抱紧管子的作用。
二、卡套式针型阀性能规范及工况
卡套式针型阀型号
|
公称压力(MPa)
|
卡套式针型阀试验压力 (MPs)
|
工作压力(MPa)
|
工作温度(℃)
|
卡套式针型阀适用介质
|
壳体
|
密封(液)
|
密封(气)
|
J91W-16
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
p≤220℃
|
油﹑水﹑气等多种非腐蚀性或腐蚀性介质
|
J91W-40
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
J91W-160
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
C≤425℃
|
J91W-320
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
三、卡套式针阀零部件材料
序号
NO.
|
卡套式针型阀零件名称
Part name
|
卡套式针型阀材质
Material
|
1
|
卡套 Ferrule & Ferrule Set
|
20# A105 SS304 SS304L SS316 SS316L
|
2
|
连接螺母 Connector Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
3
|
阀体 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
4
|
阀盖垫片 Bonnet Gasket
|
紫铜(Red copper) PTFE RTFE
|
5
|
阀盖Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
6
|
填料垫 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
|
7
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
8
|
填料压盖 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
9
|
锁紧螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
10
|
阀杆 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
11
|
手轮 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
12
|
带帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|

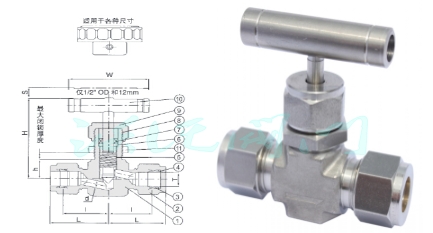

四、卡套式针型阀示意图

五、卡套式针型阀连接尺寸
订购编号
|
连接管T
|
d
|
l
|
L
|
h
|
H
|
S
|
W
|
安装孔径
|
最大闭合厚度
|
尺寸
|
OD
|
Kpa-1
|
1/8
|
3.17
|
1.5
|
23
|
60
|
13
|
50
|
4
|
32
|
14mm
|
4
|
Kpa-2
|
3mm
|
3mm
|
1.5
|
23
|
60
|
13
|
50
|
4
|
32
|
14mm
|
4
|
Kpa-3
|
4mm
|
4mm
|
1.5
|
23
|
60
|
13
|
50
|
4
|
32
|
14mm
|
4
|
Kpa-4
|
1/4
|
6.35mm
|
4.3
|
24.5
|
63
|
13
|
50
|
4
|
32
|
14mm
|
4
|
Kpa-5
|
6mm
|
6mm
|
1.3
|
24.5
|
63
|
13
|
50
|
4
|
32
|
14mm
|
4
|
Kpa-6
|
8mm
|
5mm
|
4.3
|
25
|
65
|
13
|
50
|
4
|
32
|
14mm
|
6.5
|
Kpa-7
|
3/8
|
9.52mm
|
6.3
|
26
|
67
|
13
|
50
|
4
|
32
|
14mm
|
6.5
|
Kpa-8
|
10mm
|
10mm
|
6.3
|
26
|
67
|
13
|
50
|
4
|
32
|
14mm
|
6.5
|
Kpa-9
|
1/2
|
12.7mm
|
6.3
|
26.5
|
73.5
|
16.5
|
58
|
4
|
45
|
19.2mm
|
6.5
|
Kpa-10
|
12mm
|
12mm
|
6.3
|
26.5
|
73.5
|
16.5
|
58
|
4
|
45
|
19.2mm
|
6.5
|
六、卡套式针型阀安装步骤:
第一步:将管子插入接头,确保管子端部达到接头底部,并用手指拧紧卡套螺母。
第二步:在卡套螺母的6点位置做一标记。
第三步: 用扳手固定接头本体,旋转卡套螺母一又四分之一转,这时所做标记旋转540度,至9点钟位置。 |
|
|
|
