您的位置：首页>产品中心>蜗轮衬氟蝶阀 |
 |
|
产品名称： |
蜗轮衬氟蝶阀 |
产品型号： |
D371F4/F46 |
产品口径： |
DN40~DN500 |
产品压力： |
PN0.6MPa~PN2.5MPa |
产品材质： |
铸钢、不锈钢 |
产品简介： |
蜗轮衬氟蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用；涡轮衬氟蝶阀亦可设计成具有调节或段阀兼调节的功能，目前碟阀在低压大中口径管道上的使用越来越多。 |
联系电话： |
021-57522756 |
|
一、蜗轮衬氟蝶阀概述：
蜗轮衬氟蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质, 衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。
采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。
阀体采用分体式，阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制，从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离离管道即可完成。产品广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱，王水等具有强腐蚀的介质。
二、蜗轮衬氟蝶阀结构特点：
1．体积小、重量轻、操作轻巧、便于安装、维修。
2．密封性能优良可靠、零泄漏,使用寿命长。
3．流量特性趋于直线,调节性能最优。
4．结构简单,开关迅速,90°旋转启闭。
5．可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
6．可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
7．更换零件衬里材质可适用于各种介质。
三、蜗轮衬氟蝶阀执行标准
蜗轮衬氟蝶阀执行标准（表）
|
制造标准
|
GB/T 122387-89
|
|
法兰标准
|
GB9113-2000、GB17241.6-1998
|
|
结构长度标准
|
GB12221-89
|
|
检验标准
|
GB/T 13927-92
|
四、蜗轮衬氟蝶阀的主要零件材料
蜗轮衬氟蝶阀的主要零件材料（表）
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
阀体、阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
蝶板
|
WCB
|
35
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
阀杆
|
1Cr13
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
000Cr17Ni14Mo2
|
|
4
|
衬里、阀座
|
PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|
5
|
密封圈
|
FPM(氟橡胶)
|
FPM(氟橡胶)
|
|
6
|
弹性条(垫)
|
Si(硅橡胶)
|
Si(硅橡胶)
|
|
7
|
调节定位座
|
0Cr18Ni9
|
0Cr18Ni9
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
8
|
紧固螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
操作手柄
|
ZL101
|

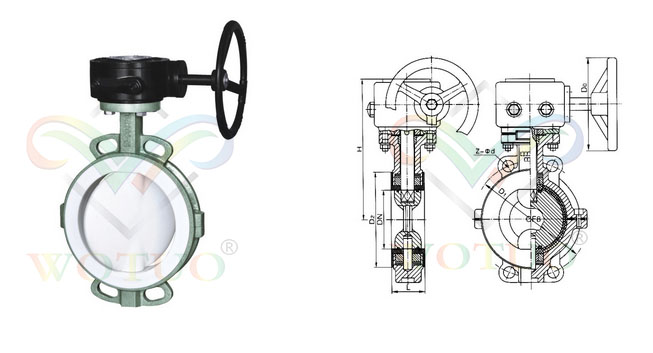

五、蜗轮衬氟蝶阀的主要外形和连接尺寸
蜗轮衬氟蝶阀尺寸(表)
|
DN
（mm）
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
F
|
B
|
N-φD
|
D0
|
H
|
WT(kg)
|
|
PN0.6MPa
|
|
40
|
11/2
|
106
|
130
|
100
|
80
|
3
|
16
|
4-φ14
|
160
|
140
|
10
|
|
50
|
2
|
108
|
140
|
110
|
90
|
3
|
16
|
4-φ14
|
200
|
160
|
12
|
|
65
|
21/2
|
112
|
160
|
130
|
110
|
3
|
16
|
4-φ14
|
250
|
160
|
13
|
|
80
|
3
|
114
|
185
|
150
|
125
|
3
|
18
|
4-φ18
|
250
|
170
|
14
|
|
100
|
4
|
127
|
205
|
170
|
145
|
3
|
18
|
4-φ18
|
300
|
180
|
16
|
|
125
|
5
|
140
|
235
|
200
|
175
|
3
|
20
|
8-φ18
|
300
|
275
|
18
|
|
150
|
6
|
140
|
260
|
225
|
200
|
3
|
20
|
8-φ18
|
200
|
295
|
38
|
|
200
|
8
|
152
|
315
|
280
|
255
|
3
|
22
|
8-φ18
|
200
|
320
|
74
|
|
250
|
10
|
250
|
370
|
335
|
310
|
3
|
24
|
12-φ18
|
240
|
385
|
105
|
|
300
|
12
|
270
|
435
|
375
|
362
|
4
|
24
|
12-φ23
|
240
|
390
|
142
|
|
350
|
14
|
290
|
485
|
445
|
412
|
4
|
26
|
12-φ23
|
240
|
460
|
179
|
|
400
|
16
|
310
|
535
|
495
|
462
|
4
|
28
|
16-φ23
|
280
|
510
|
220
|
|
450
|
18
|
330
|
590
|
550
|
518
|
4
|
28
|
16-φ23
|
280
|
540
|
268
|
|
500
|
20
|
350
|
640
|
600
|
568
|
4
|
30
|
16-φ23
|
320
|
570
|
378
|
|
600
|
24
|
390
|
755
|
705
|
670
|
5
|
30
|
20-φ25
|
320
|
660
|
608
|
|
700
|
28
|
430
|
860
|
810
|
775
|
5
|
32
|
24-φ25
|
360
|
710
|
1050
|
|
800
|
32
|
470
|
975
|
920
|
880
|
5
|
34
|
24-φ30
|
360
|
780
|
1320
|
|
900
|
36
|
510
|
1075
|
1020
|
980
|
5
|
36
|
24-φ30
|
380
|
885
|
1795
|
|
1000
|
40
|
550
|
1175
|
1120
|
1080
|
5
|
36
|
28-φ30
|
400
|
990
|
|
|
PN1.0MPa
|
|
40
|
11/2
|
106
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
160
|
140
|
10
|
|
50
|
2
|
108
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
200
|
160
|
12
|
|
65
|
21/2
|
112
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
165
|
14
|
|
80
|
3
|
114
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
250
|
170
|
16
|
|
100
|
4
|
127
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
300
|
180
|
18
|
|
125
|
5
|
140
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
300
|
275
|
20
|
|
150
|
6
|
140
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
200
|
295
|
38
|
|
200
|
8
|
152
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
200
|
320
|
74
|
|
250
|
10
|
250
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
240
|
385
|
105
|
|
300
|
12
|
270
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
240
|
390
|
142
|
|
350
|
14
|
290
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
240
|
460
|
179
|
|
400
|
16
|
310
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
280
|
510
|
220
|
|
450
|
18
|
330
|
615
|
565
|
532
|
4
|
32
|
20-φ25
|
280
|
540
|
268
|
|
500
|
20
|
350
|
380
|
620
|
585
|
4
|
34
|
20-φ25
|
320
|
570
|
378
|
|
600
|
24
|
390
|
780
|
725
|
685
|
5
|
36
|
20-φ30
|
320
|
660
|
608
|
|
700
|
28
|
430
|
895
|
840
|
800
|
5
|
40
|
20-φ30
|
360
|
710
|
1050
|
|
800
|
32
|
470
|
1010
|
950
|
905
|
5
|
44
|
24-φ34
|
360
|
780
|
1320
|
|
900
|
36
|
510
|
1110
|
1050
|
1005
|
5
|
46
|
28-φ34
|
380
|
885
|
1795
|
|
1000
|
40
|
550
|
1220
|
1160
|
1115
|
5
|
50
|
28-φ34
|
400
|
990
|
1900
|
|
|
|
|
|
