    产品中心 About us 您的位置:首页>产品中心>气动对夹式蝶阀
产品名称:
气动对夹式蝶阀
产品型号:
D671X,D671F46,D673H
产品口径:
DN50~DN1200
产品压力:
PN6、PN10、PN16
产品材质:
球墨铸铁、铸钢WCB、不锈钢304、316
产品简介:
气动对夹式蝶阀根据密封结构不同分为软密封和金属密封,其中软密封蝶阀为中线型结构,具有防腐蚀、零泄漏等优点,而硬密封蝶阀为三偏心式,具有磨损少、使用寿命长等优点。
联系电话:
021-57522756
  气动对夹式蝶阀的详细资料:

 气动对夹式蝶阀顾名思义就是采用对夹的方式,将蝶阀夹在管道的两端法兰之间,然后用一组螺栓穿过螺栓孔固定起来。气动对夹式蝶阀的阀体体积小,阀体厚度相对比较薄,特别适合用在管道两端距离偏短或空间有限的场合里。气动对夹式蝶阀根据密封结构不同分为软密封和金属密封,其中软密封蝶阀为中线型结构,具有防腐蚀、零泄漏等优点,而硬密封蝶阀为三偏心式,具有磨损少、使用寿命长等优点。

气动对夹式蝶阀原理:

 气动对夹式蝶阀是以压缩空气0.4-0.7MPa的气源为动力,驱动阀杆带动带碟板在阀体内做0-90度的旋转,达到对蝶阀全开和全关的操作控制。气动对夹蝶阀可根据工况要求,对执行器装配阀门定位器,输入4-20mA的相关信号,从而控制蝶阀碟板的开度大小,实现对管道中介质的压力、流量、温度、液位等参数的百分比精准调节。气动对夹蝶阀不仅可用于工业自动控制系统中作就地控制,也可进行远距离集中控制,是工业管道中应用优先选用的系统装置之一。

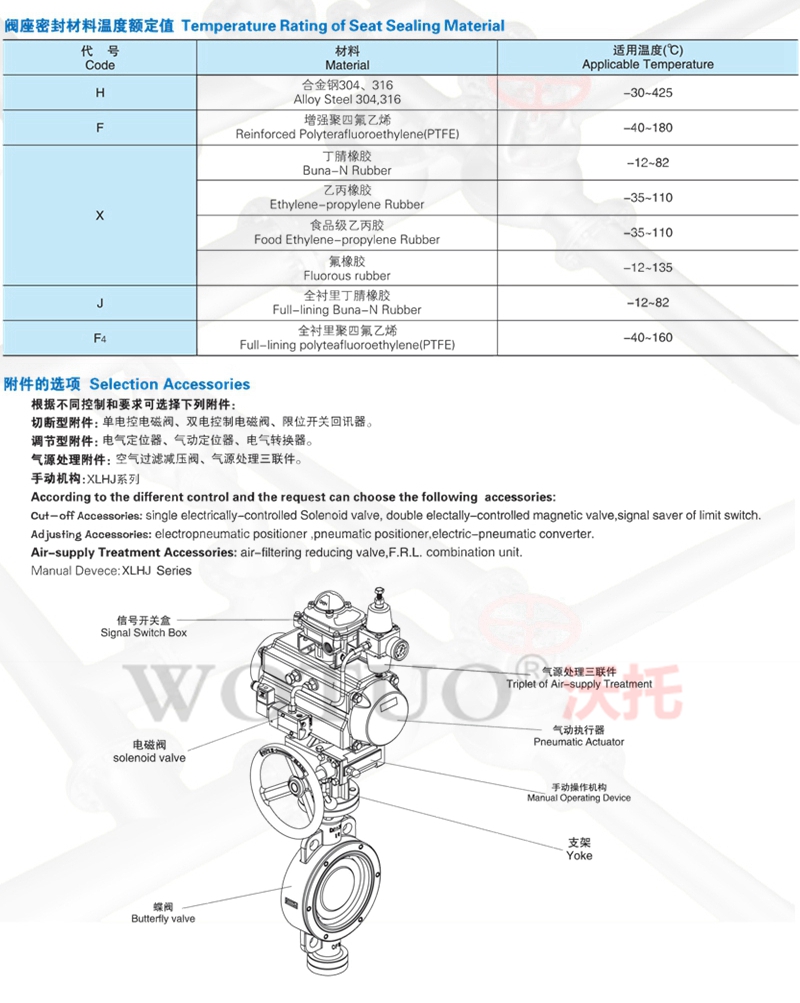

 气动对夹式蝶阀附件选项:

回讯器:也叫限位开关,远程反馈开关信号

电磁阀:双作用选二位五通、单作用选二位三通

三联件:可对气源稳压、过滤、气缸加润滑油 YT-200

手轮机构:可配手轮机构,应急时实现手动开、关阀

阀门定位器:输入420mA信号,实现阀门调节功能
低压气密试验:0.50.7

强度试验:0.9   1.5   2.4   3.75

密封试验:0.66   1.1   1.76   2.75

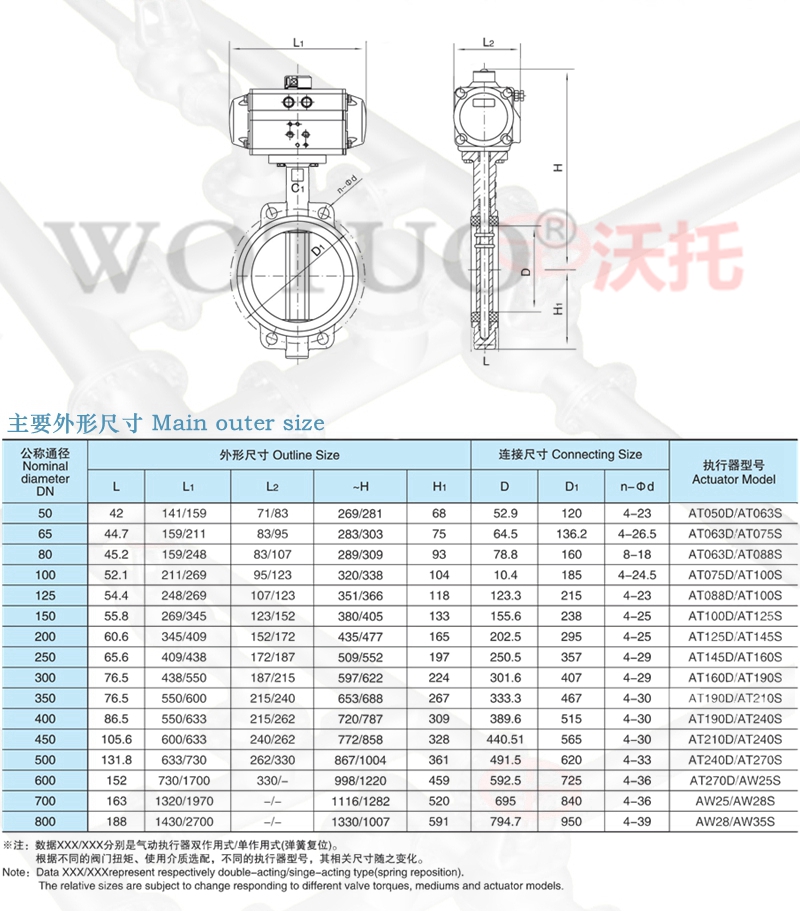

气动对夹式蝶阀技术参数:

公称通径

DN25DN800(mm)

公称压力

PN0.61.01.62.5MPa

驱动方式

气源驱动,压缩空气57bar(可带手轮)

连接形式

对夹式连接

密封材料

软密封(橡胶、PTFEPPL)、硬密封

使用温度

软密封≤180℃,金属密封≤550℃

可选配件

限位开关、定位器、电磁阀、减压阀

适用介质

污水、水、蒸气、油品、腐蚀性介质等

作用形式

单作用(气开、气关式)、双作用(调节控制型420mA

气动对夹式蝶阀,气动对夹式软密封蝶阀,不锈钢气动对夹式蝶阀气动对夹式蝶阀,气动对夹式软密封蝶阀,不锈钢气动对夹式蝶阀气动对夹式蝶阀,气动对夹式软密封蝶阀,不锈钢气动对夹式蝶阀

气动对夹式蝶阀安装须知:

 气动对夹蝶阀一般不能用于管线的末端和下游需要拆卸的场合,因为当下游的法兰拆卸下来的时候,对夹式的阀门会掉下来,这种情况就必须要在另外做短节以便拆卸,而法兰式蝶阀不存在上面的问题,但是成本会比较高。

气动对夹蝶阀和法兰蝶阀用途相同,都是对介质流量进行开关或调节,它们的不同在于安装形式,当压力过大时,一般都建议法兰式蝶阀相对好一些,对于具有危险性的流体也建议使用法兰式蝶阀。
