产品名称: |
不锈钢气动蝶阀 |
产品型号: |
D673H,D643H |
产品口径: |
DN50~DN1200 |
产品压力: |
PN1.6 、 2.5 、 4.0 、 6.4MPa |
产品材质: |
铸钢WCB、不锈钢304、316 |
产品简介: |
不锈钢气动蝶阀按连接方式不同可分为法兰、对夹式或焊接式,不仅适用于开关两位切断控制,并可装配阀门定位器,实现对介质流量、温度、压力等参数的比例调节;气动不锈钢蝶阀具有耐高温、高压以及耐腐蚀、耐磨损等特点。 |
联系电话: |
021-57522756 |
|

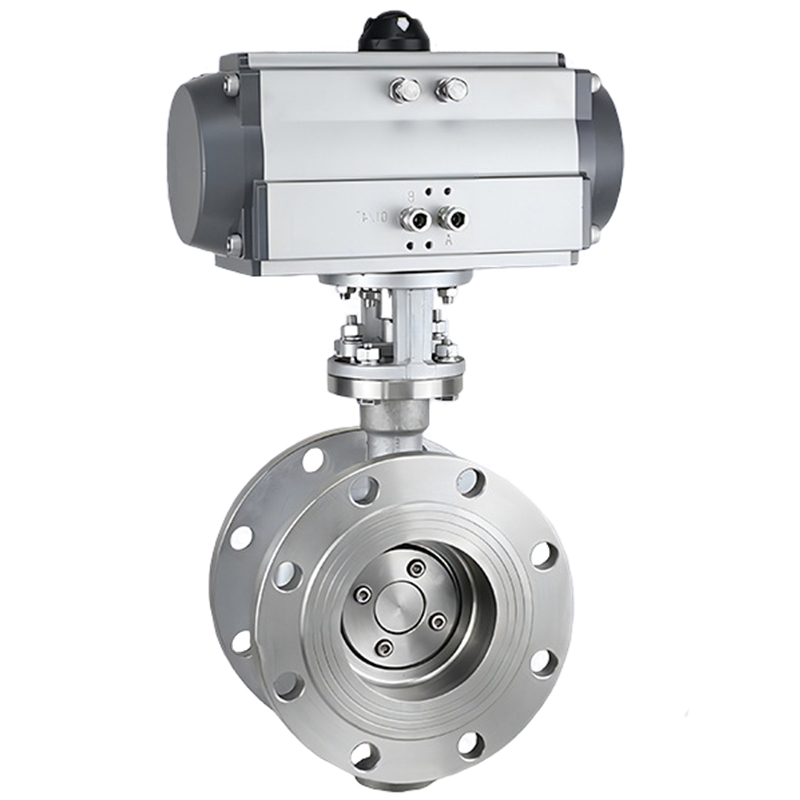

不锈钢气动蝶阀是一种高性能、长寿命蝶阀,主要由气动执行装置与不锈钢蝶阀组成,阀体与碟板均采用不锈钢材质制作,具有耐高温、防腐蚀、耐高压等特点。不锈钢气动蝶阀按连接方式不同可分为法兰、对夹式或焊接式,不仅适用于开关两位切断控制,并可装配阀门定位器,实现对介质流量、温度、压力等参数的比例调节。不锈钢气动蝶阀可广泛应用于高温、高压以及低温、防火等管道作开关切断或调节使用。
不锈钢气动蝶阀优点:
1、气动不锈钢蝶阀结构紧凑、体积小、重量轻、操作灵活、使用方便。
2、不锈钢蝶阀采用三维偏心弹性或多层次硬密封结构,,密封性能可靠,其中软密封可达到零泄漏;
3、气动不锈钢蝶阀具有耐高温、高压以及耐腐蚀、耐磨损等特点。
4、具有双向密封功能,并且安装方便,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

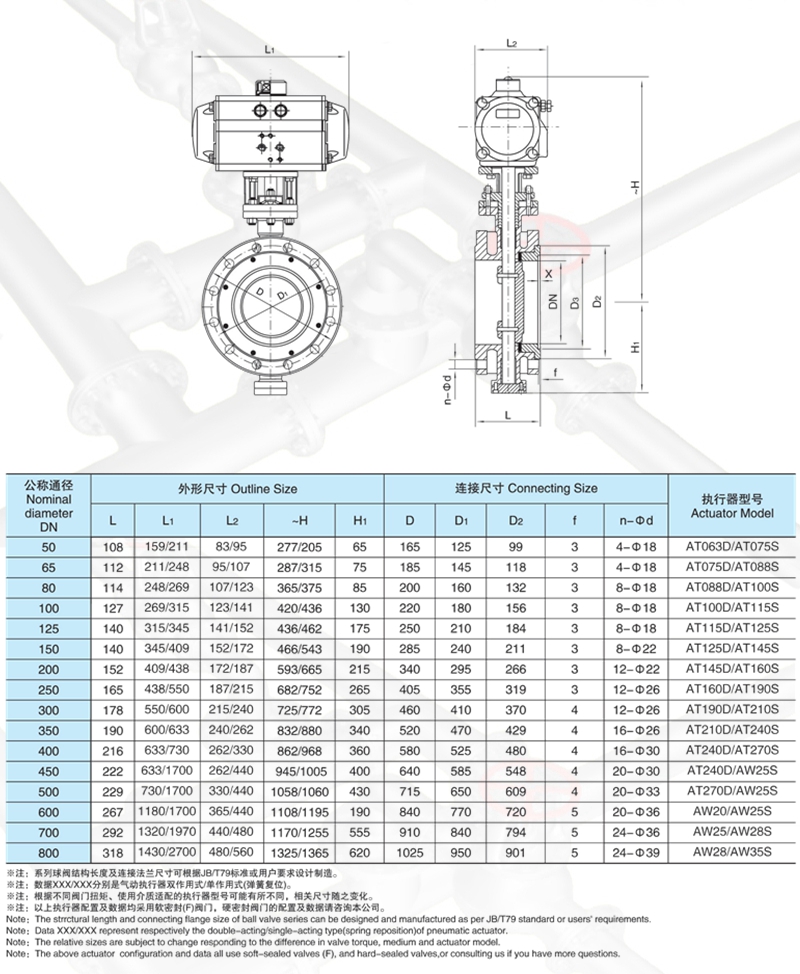

不锈钢气动蝶阀技术参数:
公称通径
|
DN50~DN1200(mm)
|
压力等级
|
PN1.0、1.6、2.5、6.4MPa
|
连接方式
|
对夹式、法兰连接
|
密封形式
|
金属硬密封
|
驱动方式
|
气源驱动,压缩空气4~7bar(可带手轮)
|
适用温度
|
-40℃~550℃
|
适用介质
|
水、蒸气、油品、酸类腐蚀性等(高温场合)
|
控制方式
|
开关型(开关切断控制),智能调节型(4-20mA信号)
|
不锈钢气动蝶阀工作原理:
不锈钢气动蝶阀是以压缩空气(空压机)为动力源,通过电磁阀换向去驱动气动执行器,气动执行器带动碟板做0-90°的来回旋转动作,从而达到对阀门的开启和关闭。可根据工况需要,装配上阀门定位器,控制碟板的旋转开度,达到对介质流量等各项参数的智能调节型控制。

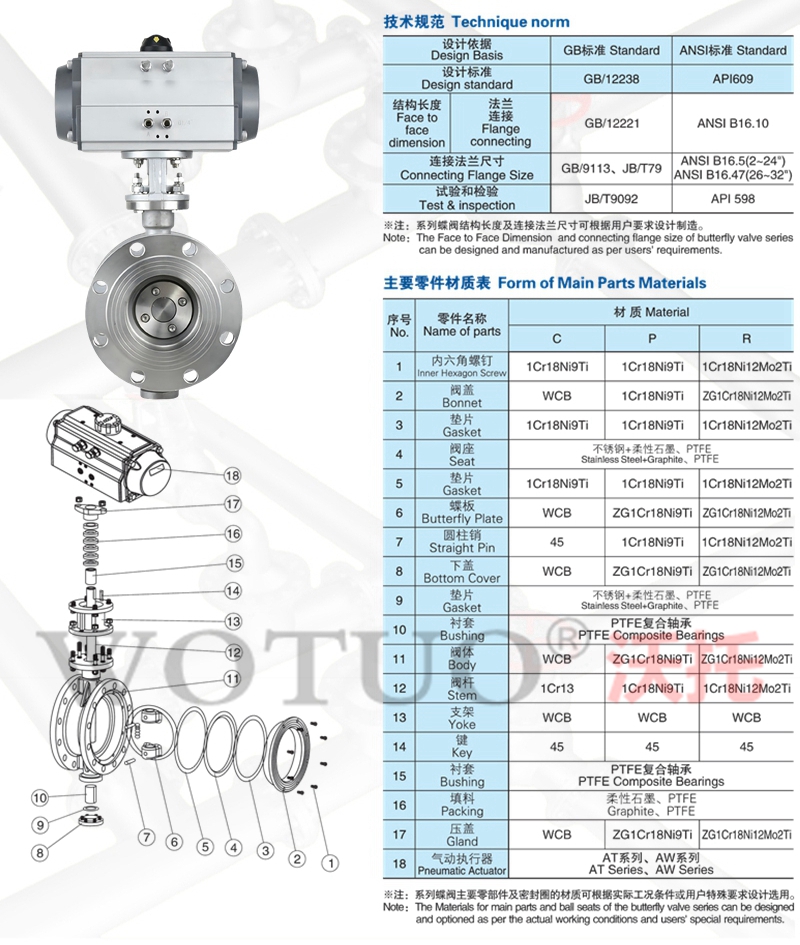

不锈钢气动蝶阀零件材料:
零件名称
|
材料
|
阀体
|
不锈钢、铬钼钢、合金钢
|
蝶板
|
铸钢、合金钢、不锈钢、铬钼钢
|
密封圈
|
不锈钢多层次硬密封
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
轴承
|
奥氏体不锈钢、304氮化
|
填料
|
柔性石墨
|
  |
|
|
|
