您的位置：首页>产品中心>气动调节蝶阀 |
 |
|
产品名称： |
气动调节蝶阀 |
产品型号： |
D671X，D641X，D673H，D643H |
产品口径： |
DN50～DN1200 |
产品压力： |
PN1.6 、 2.5 、 4.0 、 6.4MPa |
产品材质： |
铸钢WCB、不锈钢304、316 |
产品简介： |
气动调节蝶阀主要由蝶阀与气动执行器、阀门定位器及其它附件配套组合而成；气动调节蝶阀根据自动化系统中阀门定位器输入4-20MA的信号后，通过0.4-0.7MPa进气来调节阀门的开度大小，从而实现对管道中介质流量、压力、温度和液位等工艺参数的比例式精确调节，是调节流量和截断流体的最佳装置。 |
联系电话： |
021-57522756 |
|

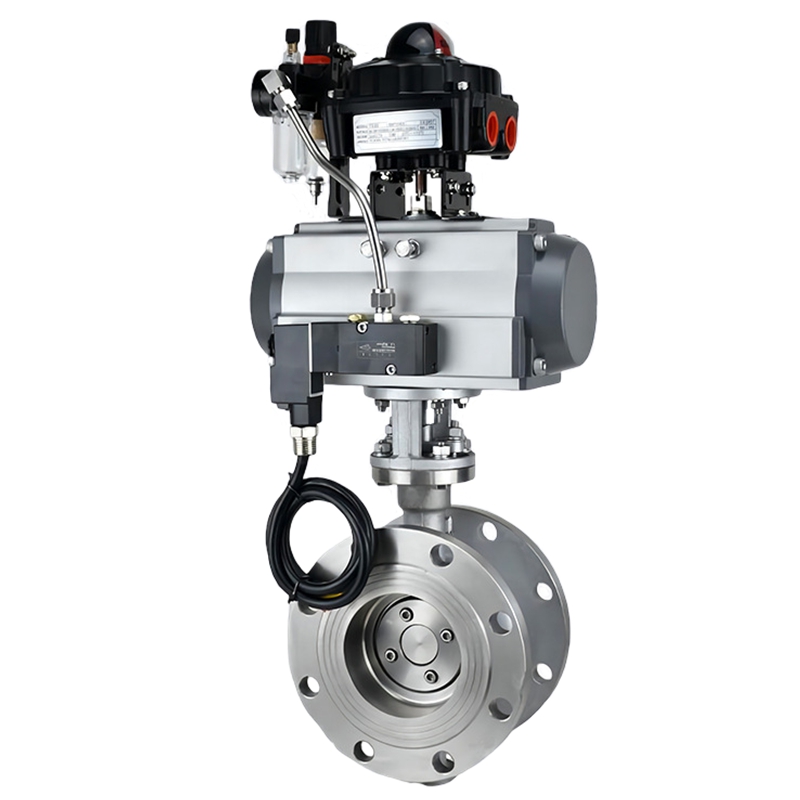

气动调节蝶阀是利用气源驱动来调节碟板开度，从而控制介质流量大小的可调节型气动蝶阀，主要由蝶阀与气动执行器、阀门定位器及其它附件配套组合而成。气动调节蝶阀根据自动化系统中阀门定位器输入4-20MA的信号后，通过0.4-0.7MPa进气来调节阀门的开度大小，从而实现对管道中介质流量、压力、温度和液位等工艺参数的比例式精确调节，是调节流量和截断流体的最佳装置。气动调节蝶阀可根据工况需要选用不同密封件(软密封和硬密封)，以满足于不同的使用要求，广泛应用于化工、环保、空气、水、燃气、蒸汽及含有腐蚀性介质的管道上。
气动调节蝶阀原理：
气动蝶阀执行机构分为单作用和双作用原理，也就是常见的气动开关蝶阀和气动调节蝶阀。单作用为气关弹簧复位式和气开弹簧自动归位，单作用适用于要求常开或常闭的场所。双作用为气开气关式，开启和关闭都需要气源压力，而调节型气动蝶阀应当选用双作用方式。

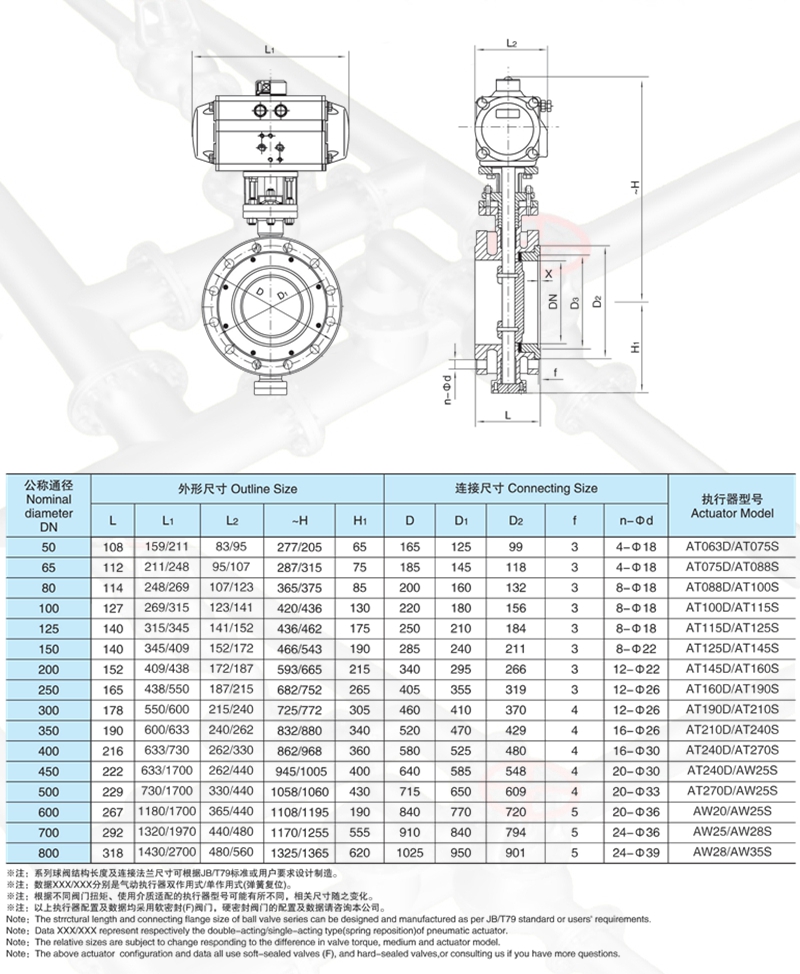

气动调节蝶阀技术参数：
|
公称通径
|
DN50～DN1200(mm)
|
|
压力等级
|
PN1.0、1.6、2.5、6.4MPa
|
|
连接方式
|
法兰、对夹式连接
|
|
密封形式
|
软密封或金属硬密封
|
|
驱动方式
|
气源驱动,压缩空气4～7bar(可带手轮)
|
|
动作范围
|
0～90°
|
|
阀体材质
|
碳钢、不锈钢304、不锈钢316
|
|
工作场合
|
水、蒸气、油品、酸类腐蚀性等(高温场合)
|
|
温度范围
|
软密封：-29℃～180℃ 硬密封：-40℃～550℃
|
|
控制方式
|
装配阀门定位器，智能调节型(4～20mA模拟量信号)
|

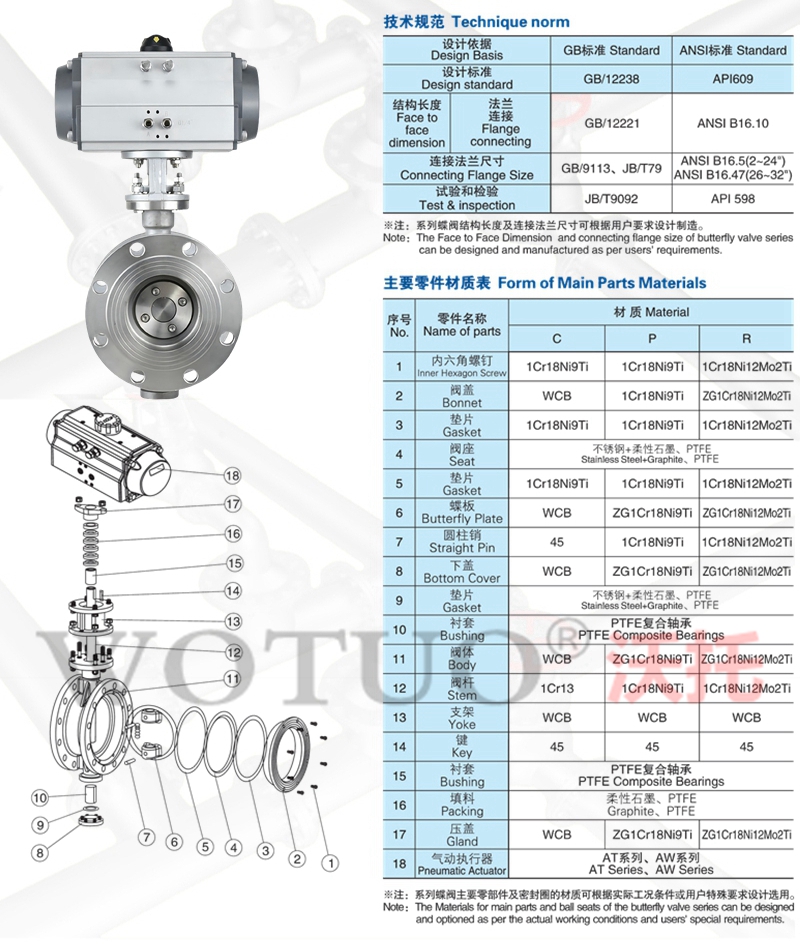

气动调节蝶阀标准规范：
设计标准：GB/T2238-1989
结构长度：GB/T12221-1989
压力试验：GB/T13927-2000；JB/T9092-1999
法兰连接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；
可调范围R：50：1
使用次数：100万次
回差：带定位器：小于全行程的2%
基本误差：带定位器：小于全行程的±2%
泄露量l/h：符合ANSI B16.104 IV级标
气动调节蝶阀执行器参数：
|
执行机构
|
GT、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.5～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
|
|
可选附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
  |
|
|
|
|
