您的位置：首页>产品中心>气动蝶阀 |
 |
|
产品名称： |

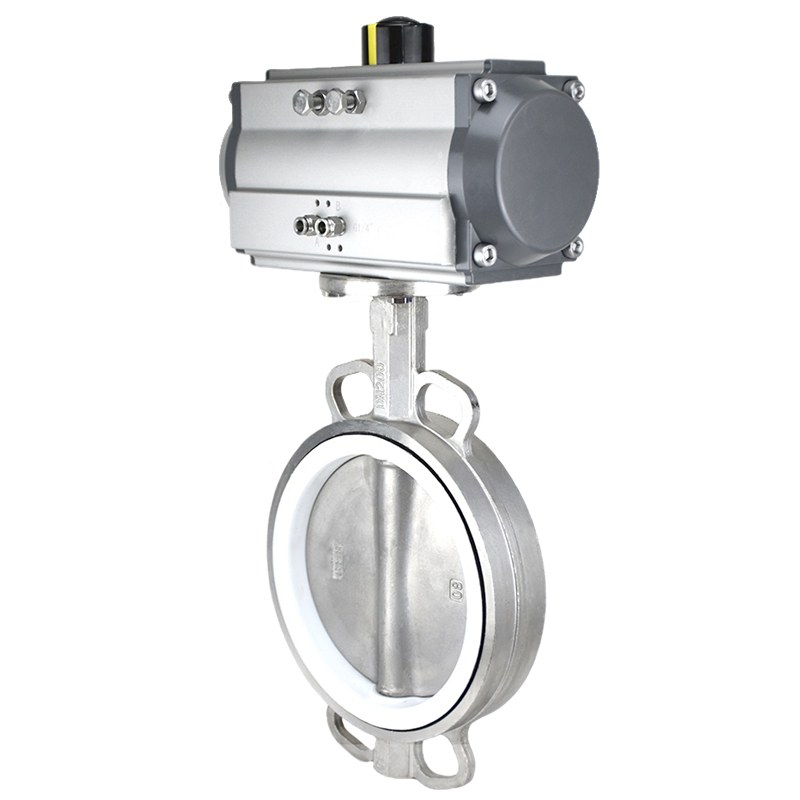

气动蝶阀 |
产品型号： |
D671X-16P |
产品口径： |
DN50～DN2000 |
产品压力： |
1.0-6.4Mpa |
产品材质： |
不锈钢、304、304L、316、316L、铬钼钢等 |
产品简介： |
气动蝶阀是一种防腐蚀性和密封性较好的中线型蝶阀，一般分为法兰或对夹式连接，可用于含有腐蚀性介质及泄露量要求较高的常温常压场合。气动蝶阀采用密封结构，密封材料有橡胶、聚四氟乙烯等，泄露量可达到零泄露。由于结构特征的限制，气动蝶阀不适用于高温、高压及抗磨损等行业，只适合在常温环境和低压、中压等场所做开关切断和调节流量使用。 |
联系电话： |
021-57522756 |
|
气动蝶阀是一种防腐蚀性和密封性较好的中线型蝶阀，一般分为法兰或对夹式连接，可用于含有腐蚀性介质及泄露量要求较高的常温常压场合。气动蝶阀采用密封结构，密封材料有橡胶、聚四氟乙烯等，泄露量可达到零泄露。由于结构特征的限制，气动蝶阀不适用于高温、高压及抗磨损等行业，只适合在常温环境和低压、中压等场所做开关切断和调节流量使用。

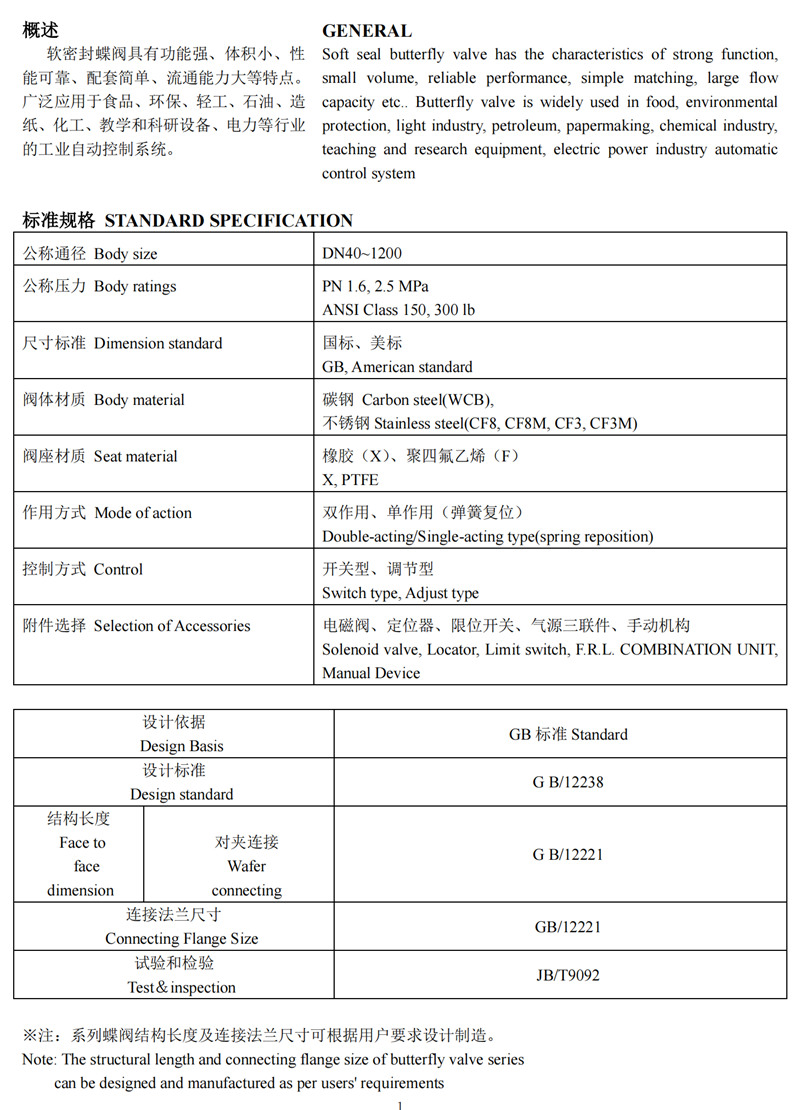

气动蝶阀参数说明：
|

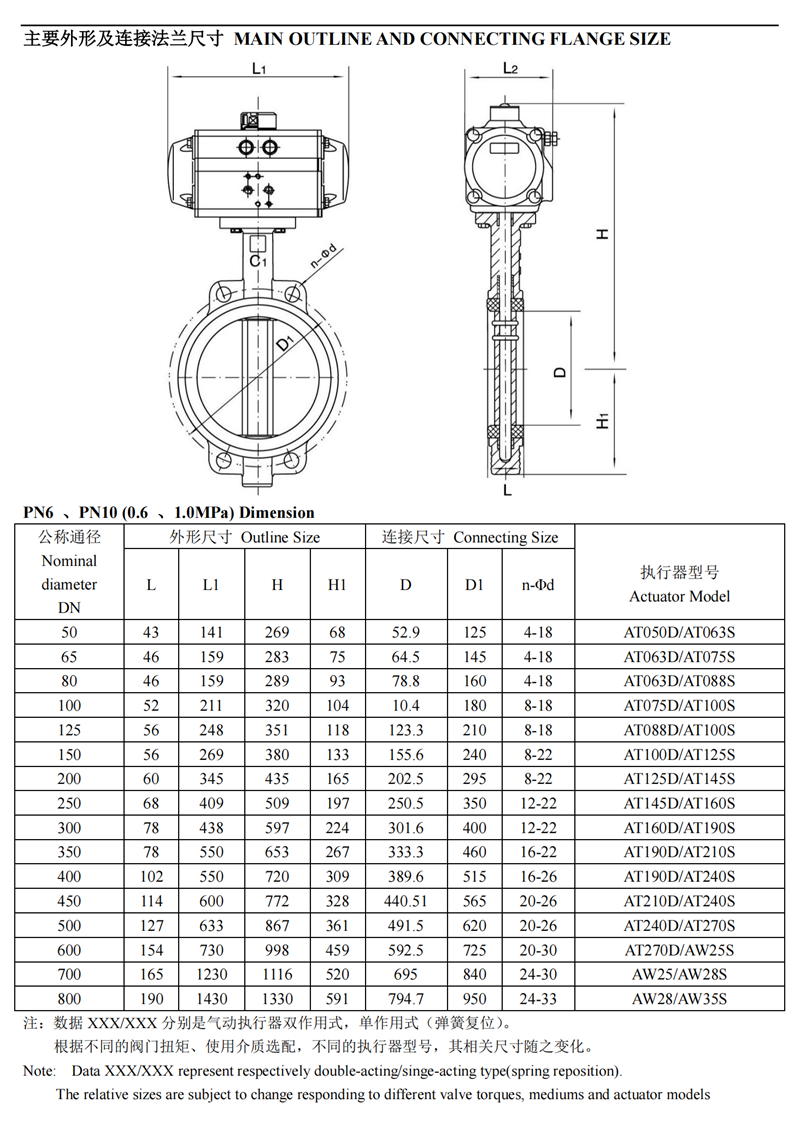

公称通径
|
DN50～DN1200(mm)
|
|
压力等级
|
PN1.0、1.6、2.5MPa
|
|
连接方式
|
对夹或法兰连接
|
|
阀芯形式
|
碟板式
|
|
驱动方式
|
气源驱动,压缩空气5～7bar(可带手轮)
|
|
动作范围
|
0～90°
|
|
密封材质
|
各种橡胶、聚四氟乙烯
|
|
工作场合
|
各种腐蚀性介质等(常温常压、低温低压场合)
|
|
附件选项
|

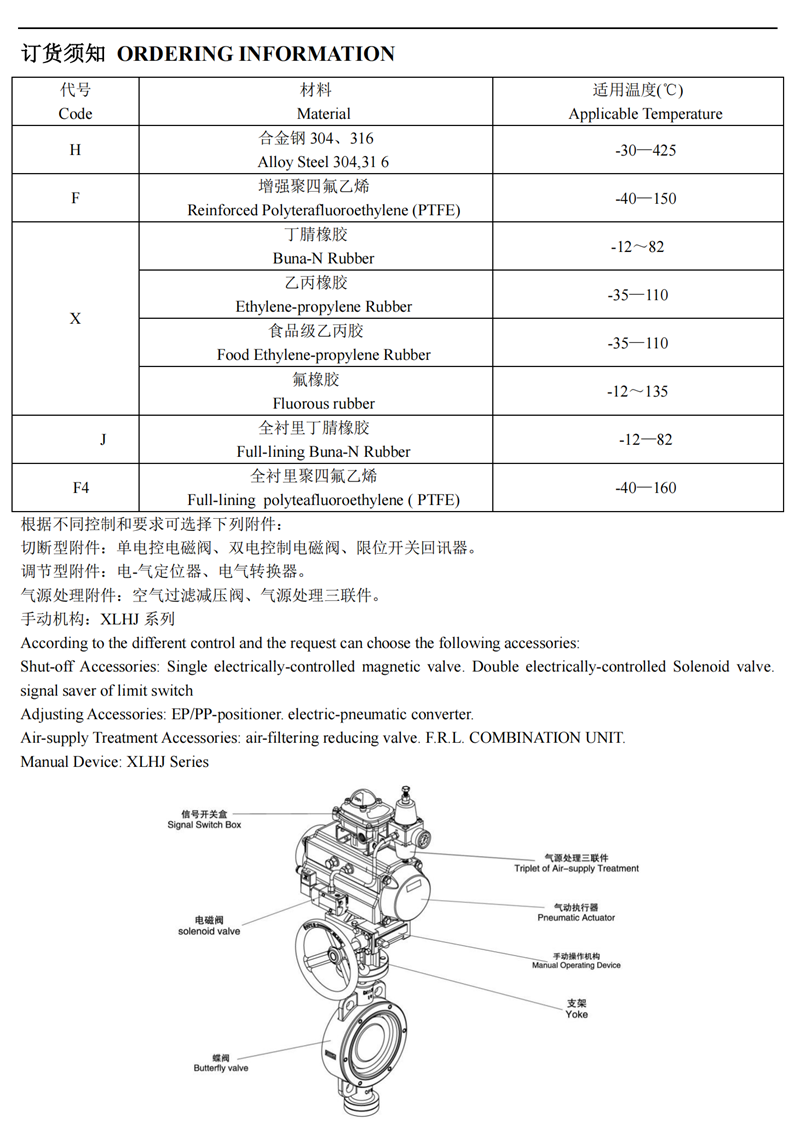

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
|
控制方式
|
开关两位控制,气开、气关式、弹簧复位、智能调节型(4～20mA模拟量信号)
|
气动蝶阀优点：
1、结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。
2、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
3、分为气动对夹式软密封蝶阀和气动法兰软密封蝶阀，满足不同管道。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长。
气动蝶阀密封材料：
|
材料品种
|
氯丁橡胶
|
丁腈橡胶
|
乙丙橡胶
|
聚四氟乙烯
|
硅橡胶
|
氟橡胶
|
|
代号
|
×或 0rJ
|
XA或orJA
|
XB或orJB
|
xC、JC或0rF
|
XD或orJD
|
× E或orJE
|
|
耐最高温度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
|
耐最低温度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
|
适用工作温度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|

|
|
|
|
|
