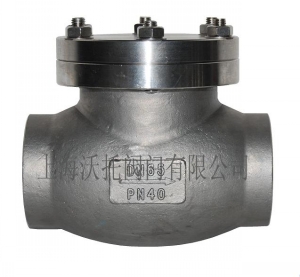

一、美标焊接止回阀结构特点

1、  产品设计制造按ANSL B16.34和JLS E101标准的规定，结构合理性能可靠。

2、  阀门中腔采用压力自紧式密封，性能可靠。

3、  阀门耐压部件选用优质耐热合金钢制造，高温性能好，承压力高，耐用、安全、可靠。

4、  密封副配对先进合理，阀板和阀座的密封面采用不同硬度的司太立钴基硬质合金堆焊而成，硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。内装式的销轴结构，减少外漏，使用可靠。

二、美标焊接止回阀主要性能规范

壳体材料	1500Lb	2000Lb	2500Lb	3500Lb	适用温度/度
	工作压力/MPa
ASTM A216WCB	26.0	34.7	43.4	60.7	38
	14.5	19.3	24.1	33.7	427
ASTM A217WC1	24.4	32.5	40.7	57.0	38
	17.1	22.8	28.5	40.0	454
ASTM A217WC6	26.4	35.2	43.9	61.5	38
	6.3	8.45	10.6	14.8	552
ASTM A217WC9	2634	35.2	43.9	61.5	38
	4.0	5.3	6.6	9.3	593

三、美标焊接止回阀执行标准

项目	制造验收	结构长度	阀体焊接坡口
标准	E101和JB3595	E101和ANSI B16.10	ANSI B16.25或用户提供尺寸

四、美标焊接止回阀主要零件材料

零件名称	阀体	阀座	阀瓣、摇杆	阀盖	销轴	密封环
材料	WCB	25 A105	WCB	25	1Cr17Ni2 SS304	软钢、成型石墨环
	WC1	15CrMoA F11	WC1	15CrMoA
	WC6	F11	WC6	F11	20Cr1Mo1V1A
	WC9	12Cr1MoVA	WC9	12Cr1MoVA	SS304

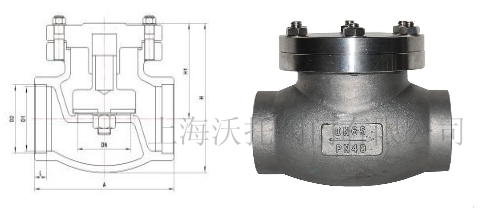

五、美标焊接止回阀主要尺寸及重量

型号	公称通径DN		尺寸/mm				重量/kg
	in	mm	D	d	L	H
H64Y-1500Lb	21/2	65	96	56	254	250	35
	3	80	98	64	305	300	45
	4	100	124	84	406	350	80
	5	125	146	100	483	425	115
	6	150	202	126	559	400	180
	8	200	256	158	711	490	270
	10	250	310	200	864	540	430
	12	300	350	250	991	650	630
	14	350	386	280	1067	710	810
H64Y-2000Lb	21/2	65	88	50	330	240	40
	3	80	102	60	368	305	60
	4	100	124	80	457	315	95
	5	125	168	88	533	380	110
	6	150	202	118	610	425	160
	8	200	256	148	762	480	330
	10	250	310	180	914	570	540
	12	300	338	222	1041	570	800
	14	350	386	254	1118	680	930
H64Y-2500Lb	3	80	106	56	368	270	70
	4	100	130	75	457	385	110
	5	125	154	86	533	410	130
	6	150	200	104	610	455	180
	8	200	250	136	762	555	380
	10	250	310	162	914	615	730
	12	300	338	210	1041	715	1120
	14	350	386	234	1118	790	1495
	16	400	436	264	1245	815	1950
	18	450	490	304	1397
