您的位置：首页>产品中心>自动复位球阀 |
 |
|
产品名称： |
自动复位球阀 |
产品型号： |
QZ41F-16P |
产品口径： |
DN15~DN100 |
产品压力： |
1.6~6.4Mpa |
产品材质： |
不锈钢304、316 |
产品简介： |
自动复位球阀用最简单的压缩弹簧取代扭簧实现复位的装置，且可调整扭矩的大小而不更换弹簧；自动复位球阀所有回转型阀门配上自动复位的手柄均可实现自动复位的功能的要求。 |
联系电话： |
021-57522756 |
|
自动复位球阀底座安装在球阀的平台螺孔上，底座上固定有拉杆的一端；安装在阀门回转中轴上的手柄座上安装有钢管手柄；拉杆上空套有拉杆弹簧，拉杆弹簧的一端固定在拉杆上，另一端固定在钢管手柄上，钢管手柄空套在拉杆弹簧外。自动复位球阀广泛的使用于食品、制药、加油 、化工、工业、冶金、生产配套、机器配套、工艺加工、流水线等场合。
一、自动复位球阀特点：
1、手动快速自动复位，避免手动操作失误、开后无人关闭，从而造成介质流失等重大事故。
2、安全可靠，可配上挂锁，保证人在阀开、人走阀关，安全性能大大提高。
3、可配置ISO5211平台的各种90°回转型球阀，可配三片式、两片式球阀和法兰球阀，尺寸规格1/4＂-２＂，广泛用于石油、化工、食品、卫生等行业中。
4、用最简单的压缩弹簧取代扭簧实现复位的装置，且可调整扭矩的大小而不更换弹簧。
5、使用范围广，所有回转型阀门配上自动复位的手柄均可实现自动复位的功能的要求。
二、自动复位球阀执行标准
|
球阀类型
|
设计与制造
|
结构长度
|
法兰尺寸
|
压力-温度
|
试验-检验
|
|
对分式法兰球阀
|
API 608
|
ANSI B16.10
|
ANSI B16.5
|
ANSI B16.34
|
API 598
|
|
固定式法兰球阀
|
API 6D
|
API 6D
|
API 6D
|
|
|
三、自动复位球阀检测
|
公称压力
|
强度试验
|
水密封试验
|
气密封试验
|
|
|
|
|
|
Mpa
|
LBf/in2
|
Mpa
|
LBf/in2
|
Mpa
|
LBf/in2
|
|
|
|
150
|
3
|
430
|
2.2
|
315
|
0.4-0.7
|
60-100
|
|
|
300
|
7.7
|
1110
|
5.7
|
815
|
|
|
|
|
600
|
15.3
|
2220
|
11.3
|
1630
|
|
|
|
四、自动复位球阀主要零部件材质：
|
NO
|
部件名称
|
材料
|
|
1
|
阀体
|
CF8
|
CF8M
|
|
2
|
阀盖
|
CF8
|
CF8M
|
|
3
|
球
|
SS304
|
SS316
|
|
4
|
阀座
|
PTFE
|
|
5
|
阀杆
|
SS304
|
SS316
|
|
6
|
手把
|
SS304
|
|
7
|
填料
|
PTFE
|
|
8
|
密封垫
|
PTFE
|
|
9
|
螺母
|
SS304
|
|
10
|
把套
|
PLASTLC
|
|
11
|
垫圈
|
SS304
|

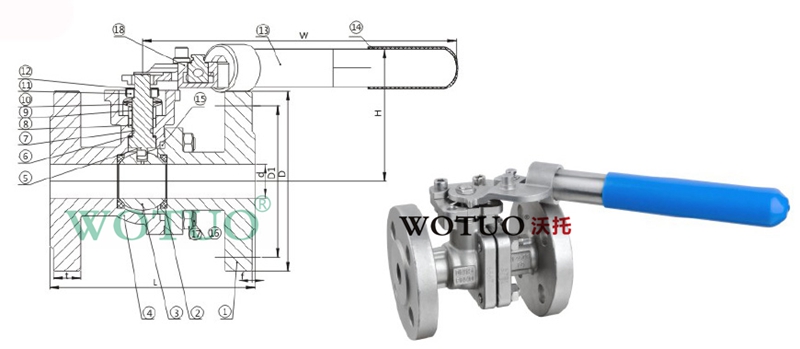

五、自动复位球阀结构示意图
六、自动复位球阀主要连接尺寸
|
公称通径
DN
|
尺寸（mm）
|
|
d
|
L
|
D
|
D1
|
t
|
f
|
H
|
w
|
|
15
|
15
|
115
|
95
|
65
|
14
|
2
|
72
|
160
|
|
20
|
20
|
120
|
105
|
75
|
16
|
2
|
77
|
160
|
|
25
|
25
|
125
|
115
|
85
|
16
|
2
|
83
|
200
|
|
32
|
32
|
130
|
140
|
100
|
16
|
2
|
95
|
200
|
|
40
|
38
|
140
|
150
|
110
|
16
|
3
|
100
|
250
|
|
50
|
50
|
150
|
165
|
125
|
17
|
3
|
109
|
250
|
|
65
|
63.5
|
170
|
185
|
145
|
17
|
3
|
124
|
300
|
|
80
|
76
|
180
|
200
|
160
|
17
|
3
|
135
|
300
|
|
100
|
100
|
190
|
220
|
180
|
17
|
3
|
165
|
350
|
|
|
|
|
|
