    产品中心 About us 您的位置:首页>产品中心>气动衬氟球阀

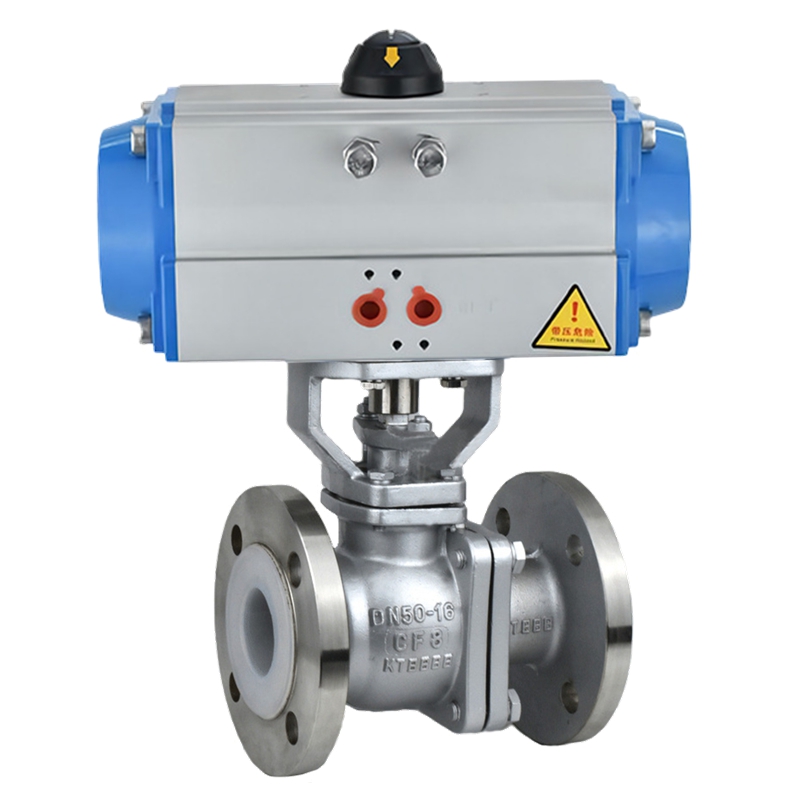

产品名称:
气动衬氟球阀
产品型号:
ZSHOF46
产品口径:
DN15~200
产品压力:
PN0.6~1.6MPa
产品材质:
铸钢、不锈钢衬聚四氟乙烯F46 /F4/PFA/ PO
产品简介:
气动衬氟球阀是由球阀、气缸式执行机构及控制附件组成;气动衬氟球阀密封阀座采用聚四氟乙烯,具有可靠的密封性和自润滑性,泄漏量低;气动衬氟球阀适用于一般的气、液体外,更适用于高粘度以及带有纤维状和悬浮软质颗粒的介质。
联系电话:
021-57522756
  气动衬氟球阀的详细资料:

一丶气动衬氟球阀的特点

1.耐腐蚀:几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀

2.流通能力大,且介质流向不受限制

3.密封性能好、泄漏量小:密封阀座采用聚四氟乙烯,具有可靠的密封性和自润滑性,泄漏量低。

4.除适用于一般的气、液体外,更适用于高粘度以及带有纤维状和悬浮软质颗粒的介质。

5.结构简单维修方便。

6.配多弹簧的齿轮齿条气动执行结构,以及角行程的电动执行机构,方便各种环境适用,是目前用量相当大的控制。

二丶气动衬氟球阀的结构原理

1 ZSHOF46气动O型切断球阀是由球阀、气缸式执行机构及控制附件组成。

2.执行机构是气动O型切断球阀生产过程中自动控制系统的重要组成部分。其有双作用气缸和单作用气缸,其原理:

1)以压缩空气为能源动力完成开关动作;当压缩空气从气动执行器的管咀输入气动执行器内,气体会推动活塞向两端运动,通过齿条带动旋转轴上的齿轮转动,从而开启阀门,气动执行器关闭时,气源是从反向管咀进入,将推动向中间运动,带动阀门关闭,此汽缸为双作用气缸。

2)以压缩空气为能源动力完成开关动作,当压缩空气从气动执行器的管咀输入气动执行器内,气体会推动活塞向两端运动,通过齿条带动旋转轴上的齿轮转动,从而开启阀门,当反向管咀排气后由弹簧推动活塞带动阀门关闭。此气缸为单作用气缸。

3.气动执行器的执行机构和调节机构为统一整体,执行机构的部件可选择包膜、活塞或齿轮齿条,其中齿轮齿条是最为常用。齿轮齿条执行机构的结构紧凑、输出推动力大、动作平稳可靠,在三中执行机构部件里是性能最均衡的一个。

4.其结构原理图及代号含义如下:

气动衬氟球阀结构原理,气动衬氟球阀零部件示意图

上图所示数字的含义:

序号

名称

序号

名称

01

气动执行机构

07

密封圈

02

连接轴

08

阀体

03

执行器支架

09

电磁阀

04

阀盖

10

信号

05

——

11

螺栓、螺母

06

V型球体

12

填料

三丶气动衬氟球阀的主要技术参数

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV

V

7

15

25

50

70

100

180

270

440

680

990

1760

2750

3900

O

19

38

72

110

170

270

450

510

940

1400

2200

3500

5650

8000

配气动执行机构

双作用

AT52

AT52

AT63

AT63

AT75

AT83

AT92

AT105

AT125

AT140

AT160

AT210

AT270

AT300

单作用

AT63S

AT63S

AT75S

AT83S

AT92S

AT105S

AT125S

AT140S

AT160S

AT160S

AT190S

AT240S

AT300S

AT350S

配气动执行机构

精小型

05

10

16

20

40

50

60

100

160

200

流量特性

V

近似等百分比

O

快开

公称压力(MPa

0.6MPa1.0MPa1.6MPa2.5MPa150Lb

球芯转角

90°

允许压差

为介质工作压力

允许泄露等级

软密封:VI(或无泄漏)

动作时间(S

0.5-7

信号接管螺纹/操作压力

M10×1/400-800KPa(0.4-0.8MPa)

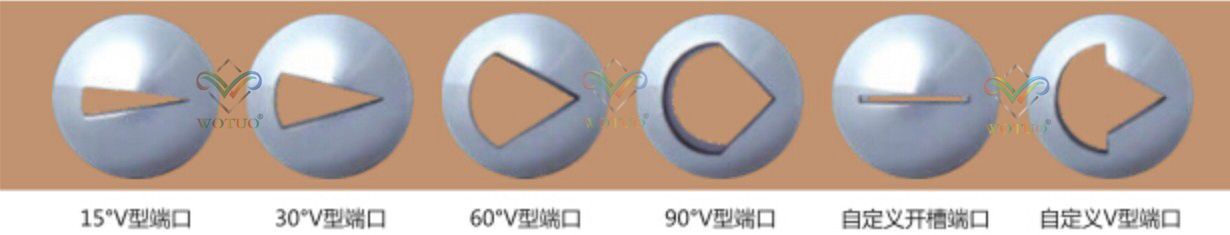

四丶气动衬氟球阀V型切口示意图

 气动衬氟球阀V型切口示意图

五、气动衬氟球阀的主要性能技术指标

项目

技术指标

基本误差(%

不带定位器

带定位器

回差(%

±10

±1.5

死区(%

8

1.5

泄漏量

6

0.6

允许泄漏量

VI级(或无泄漏)

10-4X阀额定容量

VI级(或无泄漏)

5x10-6x阀额定容量

可配附件

电气定位器或电/气转换器、空气过滤减压器、电磁阀、手轮机构等

额定流量系数Kv偏差(%

±20

六丶气动衬氟球阀的主要零件常用材料

名称

材质

阀体、阀盖、球芯

ZG230-450ZG0Cr18Ni9

衬里材料

F46F4PFAPOPEPP

密封圈、填料、垫片

聚四氟乙烯、柔性石墨

气动执行机构

组合件(件气动说明书)

电动执行机构

组合件(件电装说明书)

七丶气动衬氟球阀的主要外形和连接尺寸

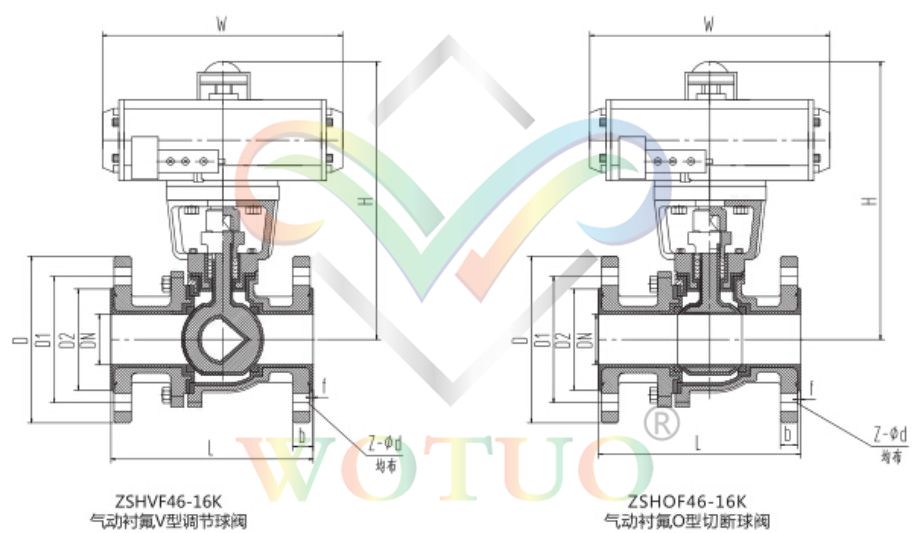

1)气动衬氟球阀的主要外形和连接尺寸示意图

 气动衬氟球阀的主要外形和连接尺寸示意图

2)气动衬氟球阀的连接尺寸表PN108-1

公称通径

气缸长度

结构长度

法兰连接尺寸

(气开)、(气关)

W

L

D

D1

D2

f

b

Z—φd

H

DN15

145

140

95

65

45

2

16

4—φ14

205

DN20

145

140

105

75

55

2

18

4—φ14

208

DN25

169

150

115

85

65

2

18

4—φ14

210

DN32

169

165

140

100

78

2

18

4—φ18

232

DN40

201

180

150

110

85

3

18

4—φ18

274

DN50

209

200

165

125

100

3

18

4—φ18

287

DN65

242

220

185

145

120

3

18

4—φ18

327

DN80

275

250

200

160

135

3

20

8—φ18

363

DN100

332

280

220

180

155

3

20

8—φ18

398

DN125

385

320

250

210

185

3

22

8—φ18

432

DN150

450

360

285

240

210

3

22

8—φ22

475

DN200

562

400

340

295

265

3

24

8—φ22

615

DN250

722

450

395

350

320

3

26

12—φ22

740

DN300

830

610

445

400

368

4

26

12—φ22

885

气动衬氟球阀的连接尺寸表PN168-2

公称通径

气缸长度

结构长度

法兰连接尺寸

(气开)、(气关)

W

L

D

D1

D2

f

b

Z—φd

H

DN15

145

140

95

65

45

2

16

4—φ14

205

DN20

145

140

105

75

55

2

18

4—φ14

208

DN25

169

150

115

85

65

2

18

4—φ14

210

DN32

169

165

140

100

78

2

18

4—φ18

232

DN40

201

180

150

110

85

3

18

4—φ18

274

DN50

209

200

165

125

100

3

18

4—φ18

287

DN65

242

220

185

145

120

3

18

4—φ18

327

DN80

275

250

200

160

135

3

20

8—φ18

363

DN100

332

280

220

180

155

3

20

8—φ18

398

DN125

385

320

250

210

185

3

22

8—φ18

432

DN150

450

360

285

240

210

3

22

8—φ22

475

DN200

562

400

340

295

265

3

24

8—φ22

615

DN250

722

450

405

355

320

3

26

12—φ26

740

DN300

830

610

460

410

370

4

28

12—φ26

885

八丶气动衬氟球阀安装、使用注意事项

1.取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。

2.安装气动调节阀前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方能够可上线安装(接线按电动执行机构线路图)。

3.准备与管道连接前,须冲洗和清除干净管道中残存的杂志(这些物质可能会损坏阀座和球)。

4.安装期间,请不要用气动调节阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及部件。

5.气动调节球阀应安装在管道的水平方向或垂直方向。

6.安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

7.与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。

8.如有阀体衬有防腐层,安装在管道上时,应采用耐腐蚀软垫,并注意不使阀体法兰密封面受损。

9.对填料压盖应定期检查,防止因渗漏腐蚀而损坏其它零件和造成事故。

九丶订货须知

订货时请填写《规格书》或注明以下内容:

1.若订货钱还未选定型号,请向我们提供你的使用参数:

1)公称通径、额定流量系数KV

2)流体性质(包括公称压力、温度、粘度或酸碱性)。

3)信号压力及电源。

4)流量特性。

5)阀的开关形式。

6)阀体和各部件材料。

7)是否带附件,说明附件型号,以便我们为您正确选型。

2.若已经有设计单位选定我公司的产品型号,请按型号直接像我公司销售部订购。

3.当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
