产品名称： |
气动薄型球阀 |
产品型号： |
OVQ672（F、N、P） |
产品口径： |
DN15~DN150 |
产品压力： |
PN1.0~2.5Mpa |
产品材质： |
WCB、304、316、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti |
产品简介： |
气动薄型球阀执行机构可分为单作用和双作用两种；气动薄型球阀适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质；气动薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点，阀座采用弹性密封结构，密封可靠，启闭轻松，设有耐火结构，设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。 |
联系电话： |
021-57522756 |
|
气动薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。
气动薄型球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
气动薄型球阀以压缩空气为动力源，接受集散控制系统（DCS），可编程控制器（PLC）等开关信号，通过电磁阀可实现对阀门快速位式控制。
气动活塞式执行机构可分为单作用和双作用两种。双作用气动执行机构在使用过程中失气时，阀门保持于失气时位置，以确保继续生产。单作用在失电或失气时，阀门处于原始极限位置（全开或全关），以确保生产过程处于安全位置。
一、气动薄型球阀技术规范
|
设计依据
|
GB标准
|
|
设计标准
|
GB12237
|
|
结构长度
|
GB12221
|
|
连接法兰尺寸
|
GB/9113、JB/T79
|
|
试验和检验
|
JB/T9002
|
二、气动薄型球阀技术参数
|
公称通径mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
额定流量系数KV
|
21
|
38
|
72
|
112
|
170
|
275
|
380
|
512
|
941
|
1450
|
2220
|
|
公称压力MPa
|
1.6、2.5、4.0、6.4
|
|
额定行程
|
90°
|
|
固有流量特性
|
快开特性
|
|
阀体材质
|
WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
阀座材质
|
软密封：PTFE、PPL；硬密封：不锈钢
|
|
阀芯材质
|
WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
介质温度℃
|
-40～+150、-40～+350
|
|
气源压力MPa
|
0.4~0.6
|
|
电磁阀
|
电源电压
|
AC220V、DC24V
|
|
防爆等级
|
普通型、隔爆型mⅡT5 (d ⅡCT4)、本安型
|
|
连接形式
|
GB9113-2000（JB/T79-94）
|
|
泄漏量
|
软密封：Ⅵ级、硬密封：Ⅳ级
|
|
执行器接口
|
G1/8”、NAMUR1/4”
|
注：DN200以下为浮动球，DN250及以上为固定球。可为用户制造ANSI、JIS等标准连接法兰
可配附件
开关型：电磁阀、手轮机构、限位开关回讯器、空气过滤减压器等。
调节型：电气阀门定位器，空气过滤器，减压器等。
三、气动薄型球阀执行器转扭及动作时间
|
执行器型号RD/RC
|
0030
|
0060
|
0100
|
0150
|
0220
|
0300
|
0450
|
0600
|
0900
|
1200
|
2000
|
3000
|
|
执行器缸径
|
63
|
75
|
88
|
100
|
115
|
125
|
145
|
160
|
180
|
200
|
240
|
265
|
|
扭
矩
|
4bar气源
|
23.5
|
46.5
|
73.2
|
106
|
172
|
221
|
348
|
453
|
612
|
850
|
1496
|
2156
|
|
5bar气源
|
29.3
|
58.2
|
91.5
|
133
|
215
|
277
|
434
|
567
|
765
|
1063
|
1870
|
2695
|
|
开
关
时
间
|
开向
|
双作用
|
0.3
|
0.3
|
0.4
|
0.5
|
0.7
|
0.9
|
1.2
|
1.5
|
2.0
|
2.7
|
3.5
|
4.0
|
|
单作用
|
0.3
|
0.4
|
0.5
|
0.7
|
0.9
|
1.2
|
1.5
|
1.8
|
2.4
|
3.5
|
4.1
|
4.5
|
|
关向
|
双作用
|
0.3
|
0.4
|
0.5
|
0.6
|
0.8
|
1.1
|
1.4
|
1.7
|
2.2
|
3.2
|
4.0
|
4.5
|
|
单作用
|
0.4
|
0.5
|
0.6
|
0.9
|
1.1
|
1.4
|
1.8
|
2.1
|
2.8
|
4.0
|
4.6
|
5.0
|

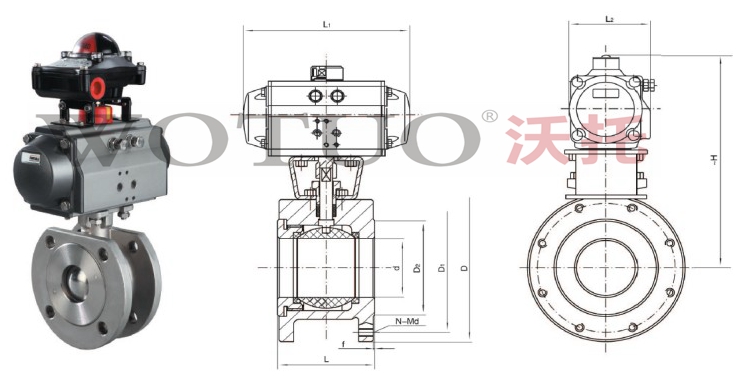

四、气动薄型球阀结构结构尺寸示意图
五、气动薄型球阀结构尺寸OVQ672（F、N、P）-16（1.6MPa）
|
外形尺寸
|
连接法兰尺寸
|
执行器型号
|
|
d
|
L
|
L1
|
L2
|
～H
|
D
|
D1
|
D2
|
B
|
f
|
N-Md
|
|
DN15
|
15
|
35
|
141/159
|
71/83
|
177/208
|
95
|
65
|
46
|
14
|
2
|
4-M12
|
AT050D/AT063S
|
|
DN20
|
20
|
42
|
141/159
|
71/83
|
182/213
|
105
|
75
|
56
|
14
|
2
|
4-M12
|
AT050D/AT063S
|
|
DN25
|
25
|
48
|
141/211
|
71/95
|
187/230
|
115
|
85
|
65
|
16
|
2
|
4-M12
|
AT050D/AT075S
|
|
DN32
|
29
|
55
|
159/211
|
83/95
|
223/243
|
140
|
100
|
76
|
16
|
3
|
4-M16
|
AT063D/AT075S
|
|
DN40
|
38
|
65
|
211/248
|
95/107
|
231/261
|
150
|
110
|
84
|
18
|
3
|
4-M16
|
AT075D/AT088S
|
|
DN50
|
46
|
75
|
248/269
|
107/123
|
258/293
|
165
|
125
|
99
|
20
|
3
|
4-M16
|
AT088D/AT100S
|
|
DN65
|
62
|
95
|
248/315
|
107/141
|
273/298
|
185
|
145
|
118
|
22
|
3
|
4-M16
|
AT088D/AT115S
|
|
DN80
|
76
|
118
|
269/345
|
123/152
|
303/325
|
200
|
160
|
132
|
24
|
3
|
8-M16
|
AT100D/AT125S
|
|
DN100
|
92
|
140
|
245/409
|
152/172
|
333/390
|
220
|
180
|
156
|
24
|
3
|
8-M16
|
AT125D/AT145S
|
|
DN125
|
110
|
200
|
409/438
|
172/187
|
380/468
|
250
|
210
|
184
|
26
|
3
|
8-M16
|
AT145D/AT160S
|
|
DN150
|
145
|
225
|
438/550
|
187/215
|
432/520
|
285
|
240
|
211
|
26
|
3
|
8-M20
|
AT160D/AT190S
|
注：连接法兰尺寸可根据ANSI、JIS标准或用户要求设计制造。
注：L1数据XXX/XXX分别是气动执行器双作用式/单作用式（弹簧复位）。
注：根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同，相关尺寸随之变化。
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按直接向我们沃托阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。
尊敬的客户：
欢迎您访问我们的网站http://www.wtfm.cc，首先感谢您对我们沃托阀门的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们一定会尽心尽力为您提供优质的服务！！ |
|
|
|
|
扫一扫
