    产品中心 About us 您的位置:首页>产品中心>气动球阀
产品名称:
气动球阀
产品型号:
OVQ641F
产品口径:
DN15~DN350
产品压力:
PN1.6、2.5、4.0、6.4MPa
产品材质:
碳钢WCB、不锈钢304/316/316L
产品简介:
气动球阀采用直通型铸造阀体,球面经特殊工艺加工和硬化处理,使其表面平滑耐磨,气动球阀具有寿命长、结构紧凑、动作可靠、流通能力大、流阻系数小、等特点;GB气动球阀用于造纸、石化、冶金、航天、食品、医药、水处理等行业,特别适用于高黏度和含有纤维介质的工艺控制。
联系电话:
021-57522756
  气动球阀的详细资料:

 气动球阀是一种转角为90度的旋转类控制阀。它由气动活塞式执行机构和O型阀芯球阀组成,阀芯采用圆柱型通孔球体,以密封材质分有软密封和硬密封两种。

气动球阀以压缩空气为动力源,接受集散控制系统(DCS),可编程控制器(PLC)等开关信号,通过电磁阀可实现对阀门快速位式控制。
气动球阀采用直通型铸造阀体,球面经特殊工艺加工和硬化处理,使其表面平滑耐磨,具有寿命长、结构紧凑、动作可靠、流通能力大、流阻系数小、安装方便及良好的切断功能和克服较大压差等特点。产品广泛用于造纸、石化、冶金、航天、食品、医药、水处理等行业,特别适用于高黏度和含有纤维介质的工艺控制。
气动活塞式执行机构可分为单作用和双作用两种。双作用气动执行机构在使用过程中失气时,阀门保持于失气时位置,以确保继续生产。单作用在失电或失气时,阀门处于原始极限位置(全开或全关),以确保生产过程处于安全位置。
一、气动球阀技术规范

设计依据
GB标准
ANSI标准
设计标准
GB12237
ANSI B16.34
结构长度
GB12221
ANSI B16.5
连接法兰尺寸
GB/9113、JB/T79
API 598
试验和检验
JB/T9002

二、气动球阀技术参数

公称通径mm
15
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数KV
21
38
72
112
170
275
380
512
941
1450
2220
3590
5130
7360
公称压力MPa
1.6、2.5、4.0、6.4
额定行程
90°
固有流量特性
快开特性
阀体材质
ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
阀座材质
软密封:PTFE、PPL;硬密封:不锈钢
阀芯材质
ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
介质温度℃
-40~+150、-40~+350
气源压力MPa
0.4~0.6
电磁阀
电源电压
AC220V、DC24V
防爆等级
普通型、隔爆型mⅡT5   (d ⅡCT4)、本安型
连接形式
GB9113-2000(JB/T79-94)
泄漏量
软密封:Ⅵ级、硬密封:Ⅳ级
执行器接口
G1/8”、NAMUR1/4”

注:DN200以下为浮动球,DN250及以上为固定球。可为用户制造ANSI、JIS等标准连接法兰
可配附件
开关型:电磁阀、手轮机构、限位开关回讯器、空气过滤减压器等。
调节型:电气阀门定位器,空气过滤器,减压器等。
三、气动球阀执行器转扭及动作时间

执行器型号RD/RC
0030
0060
0100
0150
0220
0300
0450
0600
0900
1200
2000
3000
执行器缸径
63
75
88
100
115
125
145
160
180
200
240
265
4bar气源
23.5
46.5
73.2
106
172
221
348
453
612
850
1496
2156
5bar气源
29.3
58.2
91.5
133
215
277
434
567
765
1063
1870
2695
开向
双作用
0.3
0.3
0.4
0.5
0.7
0.9
1.2
1.5
2.0
2.7
3.5
4.0
单作用
0.3
0.4
0.5
0.7
0.9
1.2
1.5
1.8
2.4
3.5
4.1
4.5
关向
双作用
0.3
0.4
0.5
0.6
0.8
1.1
1.4
1.7
2.2
3.2
4.0
4.5
单作用
0.4
0.5
0.6
0.9
1.1
1.4
1.8
2.1
2.8
4.0
4.6
5.0

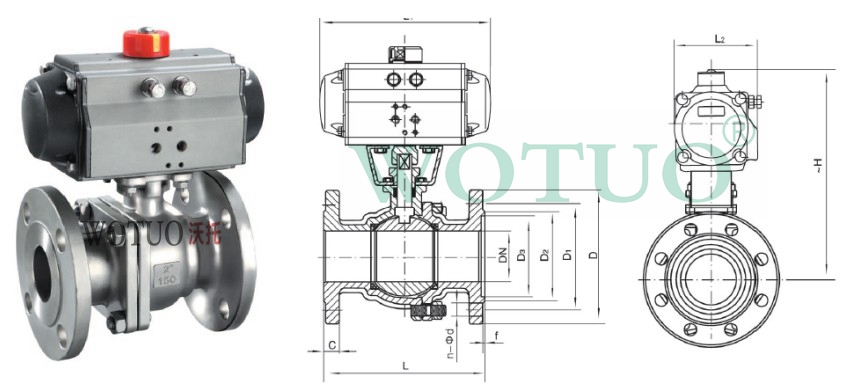

四、气动球阀结构结构尺寸示意图
 气动球阀结构结构尺寸示意图
五、气动球阀结构尺寸OVQ641(F、N、P)-16(1.6MPa)

公称
通径
外形尺寸(参考值)
连接法兰尺寸(固定值)
L
L1
L2
H
D
D1
D2
C
f
n-Φd
15
130
130
140.5
70.5
185/191
95
65
46
14
2
4-Φ14
20
140
140
140.5
70.5
191/197
105
75
56
16
2
4-Φ14
25
150
150
140.5
70.5
193/227
115
85
65
16
2
4-Φ14
32
165
165
158.5
83
212/240
140
100
76
18
3
4-Φ18
40
165
180
210.5
94.5
217/255
150
110
84
18
3
4-Φ18
50
203
200
247.5
106.3
260/286
165
125
99
20
3
4-Φ18
65
222
220
268.5
123
293/309
185
145
118
20
3
4-Φ18
80
241
250
315
141
323/349
200
160
132
20
3
8-Φ18
100
305
280
345
151.5
382/439
220
180
156
22
3
8-Φ18
125
356
320
408.5
171.5
468/534
250
210
184
22
3
8-Φ18
150
394
360
487
204
510/582
285
240
211
24
3
8-Φ22
200
457
400
543
222
655/702
340
295
266
24
3
12-Φ22

注:上表中L尺寸中左边为配用国标带ISO5211平台球阀尺寸,右边为配不带平台球阀尺寸。
六、气动球阀结构尺寸 OVQ641(F、N、P)-PN25(2.5MPa)

公称
通径
外形尺寸(参考值)
连接法兰尺寸(固定值)
L
L1
L2
H
D
D1
D2
C
f
n-Φd
15
130
130
140.5
70.5
185/191
95
65
46
14
2
4-Φ14
20
130
140
140.5
70.5
191/197
105
75
56
16
2
4-Φ14
25
140
150
158.5
83
199/227
115
85
65
16
3
4-Φ14
32
165
165
210.5
94.5
212/250
140
100
76
18
3
4-Φ18
40
165
180
247.5
106.3
245/255
150
110
84
18
3
4-Φ18
50
203
200
268.5
123
270/286
165
125
99
20
3
4-Φ18
65
241
220
315
141
309/330
185
145
118
22
3
8-Φ18
80
283
250
345
151.5
344/349
200
160
132
24
3
8-Φ18
100
305
280
408.5
171.5
421/438
235
190
156
24
3
8-Φ22
125
381
320
487
204
485/534
270
220
184
26
3
8-Φ26
150
403
360
543
222
559/582
300
250
211
28
3
8-Φ26
200
502
400
728
329.5
655/702
360
310
274
30
3
12-Φ26

七、气动球阀结构尺寸 OVQ641(F、N、P)-PN40(4.0MPa)

公称
通径
外形尺寸(参考值)
连接法兰尺寸(固定值)
L
L1
L2
H
D
D1
D2
C
f
n-Φd
15
130
130
140.5
70.5
185/191
95
65
46
14
2
4-Φ14
20
130
140
158.5
83
197/225
105
75
56
16
2
4-Φ14
25
140
150
210.5
94.5
199/227
115
85
65
16
3
4-Φ14
32
165
180
247.5
106.3
240/266
140
100
76
18
3
4-Φ18
40
165
200
268.5
123
255/271
150
110
84
18
3
4-Φ18
50
203
220
315
141
286/307
165
125
99
20
3
4-Φ18
65
241
250
345
151.5
330/335
185
145
118
22
3
8-Φ18
80
283
280
408.5
171.5
349/383
200
160
132
24
4
8-Φ18
100
305
320
487
204
421/487
235
190
156
24
4
8-Φ22
125
381
400
543
222
485/557
270
220
184
26
4
8-Φ26
150
403
400
728
329.5
582/629
300
250
211
28
4
8-Φ26
200
502
550
728
329.5
702/750
375
320
284
34
5
12-Φ30

注:系列球阀结构长度及连接法兰尺寸可根据JB/T79标准或按用户要求制造;根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同,相关尺寸随之变化。
上表中L尺寸中左边为配用国标带ISO5211平台球阀尺寸,右边为配不带平台球阀尺寸。
